STA4CAD NEDİR?

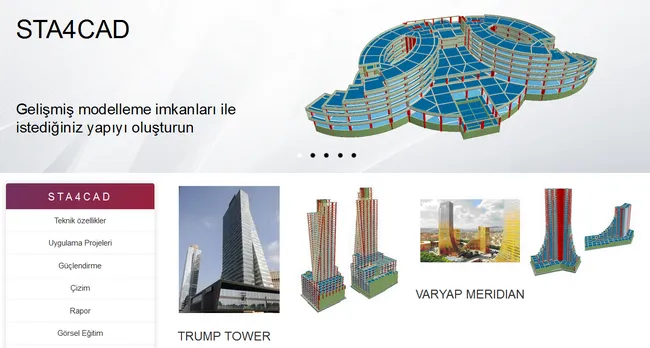

Statik proje ofisinde tekrar eden bir tartışma vardır: yeni gelen 5 katlı betonarme bloğu, baştan SAP2000'de mi kuralım, yoksa kat planı üzerinden hızlıca çözüme giden bir araç mı tercih edelim? Türkiye'de ruhsat projeleri uzun yıllardır bu ikinci yoldan ilerliyor ve akla gelen ilk isim STA4CAD. Programı tanımayan biri için "küçük bir çözüm motoru" gibi durabilir, oysa modelleme, analiz ve raporlamayı tek dosyada birleştiren bütünleşik bir bina paketidir.

Bu yazıda programın hangi tip yapı için tasarlandığını, TBDY 2018 ile nasıl konuştuğunu, model akışını, yük ve kombinasyon mantığını, rapor çıktısını ve ETABS/SAP2000'e göre nerede konumlandığını sırayla aktaracağız. Betonarme çözüm akışını sıralı bir müfredatla takip etmek isteyenler için STA4CAD eğitim sayfası referans olarak duruyor.

Hangi Yapı Tipi İçin Geliştirildi?

STA4CAD, betonarme bina taşıyıcı sistemlerinin Türk yönetmeliklerine göre çözümü için geliştirilmiş yerli bir statik analiz programıdır. Sonlu elemanlar yöntemiyle 3 boyutlu çerçeve modeli kurar, yatay deprem yükü altında iç kuvvetleri hesaplar ve sonunda donatı kontrolü yapılmış bir hesap raporu üretir. Türkiye'de uzun süredir mühendislik bürolarında, üniversitelerin inşaat bölümlerinde ve ruhsat aşamasındaki projelerde kullanılır.

Programın hedef kitlesi açıktır: konut, küçük ofis, dükkân, okul ek bloğu, yurt, sağlık ocağı gibi 1-8 katlı düzenli ya da yarı düzenli betonarme yapılar. Çelik konstrüksiyon, geniş açıklıklı endüstri yapısı, köprü veya özel geometrili kabuk için tasarlanmamıştır. Bu sınırı kabul ettiğin anda program işini hızlandıran, sınırın dışına çıktığında yetersiz kalan bir araç haline gelir.

Pazar konumlanmasını şu şekilde özetleyebiliriz:

• Düzenli betonarme blok, ruhsat projesi: STA4CAD hızlı modelleme ve hızlı raporlama
• Çok katlı kompleks perde-çerçeve veya çelik: ETABS veya SAP2000
• Tarihi yapı, eğri geometri, özel kabuk: SAP2000
• Tek eleman (sadece kiriş, sadece kolon): daha küçük el hesabı araçları

TBDY 2018 ile Nasıl Konuşur?

STA4CAD'in Türkiye pazarındaki yerini belirleyen tek faktör Türkiye Bina Deprem Yönetmeliği (TBDY 2018) ile doğrudan uyumlu çalışmasıdır. Program eski DBYBHY 2007 mantığındaki "deprem bölgesi" yaklaşımı yerine, güncel yönetmeliğin tanımladığı spektral ivme katsayıları üzerinden çalışır. AFAD Türkiye Deprem Tehlike Haritaları sitesinden parsel koordinatına göre okunan değerler programa girilir:

• Ss, S1: Kısa periyot ve 1.0 saniye periyot spektral ivme katsayıları
• Zemin sınıfı (ZA–ZE): Zemin etüt raporundan
• Bina önem katsayısı (I): Konut için 1.0, okul/hastane için daha yüksek
• Taşıyıcı sistem davranış katsayısı (R) ve dayanım fazlalığı (D): Sistem türüne göre
• Bina yükseklik sınıfı (BYS) ve deprem tasarım sınıfı (DTS): Otomatik veya elle

Bu parametreler girildikten sonra program, yönetmeliğin gerekli gördüğü kontrolleri raporun başında özet olarak verir:

1. Mod analizi: yeterli kütle katılım oranı (en az %95) elde edilene kadar mod sayısı
2. Eşdeğer deprem yükü ve mod birleştirme (CQC) yöntemi karşılaştırması
3. Düzensizlik kontrolleri: A1 burulma, A2 döşeme süreksizliği, A3 planda çıkıntılar
4. Düşey doğrultuda B1 yumuşak kat, B2 zayıf kat, B3 düşey eleman süreksizliği
5. Göreli kat ötelemesi sınır kontrolü (δi/hi)
6. İkinci mertebe etkileri için θ (kararlılık göstergesi) kontrolü

Uygulamada en sık karşılaşılan uyarı, zemin katta perde azlığından kaynaklanan B1 (yumuşak kat) uyarısıdır. Asansör çekirdeği veya merdiven evi etrafında perde eklemek, zemin kat kolon kesitlerini büyütmek genelde ilk başvurulan çözüm. Model yeniden çözülür ve B1 oranı kontrol edilir.

Bina Modelleme Akışı Nasıl İlerler?

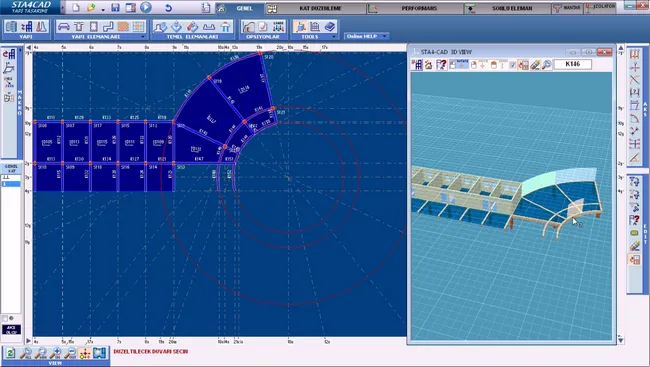

STA4CAD'de modelleme her zaman bir kat planı üzerinden ilerler. Mimari proje DWG olarak alta referans çekilir, aks sistemi onun üzerine kurulur. Programın tipik iş akışı şu adımları izler:

1. Kat tanımı: Kat sayısı, kat yükseklikleri, zemin/normal/çatı katı ayrımı
2. Malzeme seçimi: Beton sınıfı (C25, C30, C35) ve donatı sınıfı (B420C, S420)
3. Aks sistemi: X-Y aks adları ve aralıkları, döner aks ihtiyacı varsa açı tanımı
4. Kolon ve perde girişi: Kesit boyutu, aks üzerine konum, ekzantrisite
5. Kiriş girişi: İki düğüm arasında çizim, kesit yüksekliği/genişliği, varsa diş
6. Döşeme tanımı: Plak kalınlığı, mesnetlenme tipi, döşeme türü (klasik plak / nervürlü / kaset)
7. Üst katlara kopyalama: Tekrar eden katlarda "benzer kat" tanımı; çatı katı için ayrı plan

Kritik bir alışkanlık vardır: aks taşıma ve plan revizyonu sonrası modeli yeniden çözmeden önce, dosyanın "-v2", "-v3" şeklinde kopyalarını tutmak. Aks taşıması sırasında kolon-kiriş bağlantısı kopabilir, döşeme sınırı eksik kalabilir; eski dosyayı elde tutmak karşılaştırmayı kolaylaştırır. Türkiye'deki mühendislik bürolarında yıllarca yaşanmış küçük bir disiplindir.

Modelleme aşamasının pratik püf noktaları:

• Mimar plan revize ederse kolon konumlarını gözle kontrol et, sadece koordinata güvenme
• Asansör çekirdeği etrafındaki perdeleri tek parça değil L veya U şeklinde modelle
• Merdiven kovasını ihmal etme; gerçek rijitliği önemli
• Dolgu duvar etkisini ihmal kararı veriyorsan yönetmelik koşullarını kontrol et
• Konsol kirişleri için ayrı yük ve sehim sınırı tanımla

Yük ve Kombinasyon Tanımı

Mühendislik açısından programın en çok zaman kazandıran tarafı, yük kombinasyonlarının otomatik üretilmesidir. Kullanıcının elle girdiği yükler iki gruba ayrılır: kalıcı (G) ve hareketli (Q). Bunların üzerine programın kendi hesapladığı deprem (Ex, Ey) ve rüzgâr (W) yükleri eklenir. TBDY 2018 ve TS500'deki kombinasyon katsayıları (1.4G+1.6Q, G+Q±Ex±0.3Ey, 0.9G±E gibi) arka planda otomatik kurulur.

Yeni başlayan bir mühendisin elle girmesi gereken tipik değerler:

• Döşeme üzerine: Kaplama (g) ortalama 1.5-2.0 kN/m², hareketli yük konut için q=2.0 kN/m²
• Kiriş üzerine: Tuğla duvar yükü 7-8 kN/m, alçı duvar daha düşük
• Balkon ve konsol: Hareketli yük q=5.0 kN/m², ayrı tanım
• Çatı katı: Kar yükü bölgeye göre, varsa makine/asansör motor odası tekil yükü
• Merdiven kovası: Sahanlık ve basamak hareketli yükü ayrı

Kombinasyonların doğru kurulduğunu kontrol etmek için çözüm öncesinde "Yükleme Durumları" penceresi mutlaka açılır. Her kombinasyonun hangi yükleri hangi katsayıyla içerdiği satır satır görülür. En sık görülen başlangıç hatası: balkon hareketli yükünü konut değeriyle (2.0) bırakmak. Bu sehim kontrolünü yanıltır ve raporda sorun çıkmadığı için gözden kaçar.

Çözüm Sonrası Rapor ve Donatı Çıktısı

STA4CAD'de çözümün tamamlanması sadece sayısal sonuç üretmek değildir. Program, hesap raporunu yönetmeliğe uygun başlıklarla otomatik üretir; rapor genelde proje müelliflik onayına gönderilmeden önce sıralı şekilde gözden geçirilir. Tipik bir rapor şu bölümleri içerir:

1. Genel bilgi: bina sahibi, parsel, yönetmelik referansı, malzeme
2. Yük ve kombinasyon listesi
3. Deprem parametreleri ve tasarım spektrumu
4. Mod analizi: periyotlar, kütle katılım oranları, mod şekilleri
5. Düzensizlik kontrolleri (A1-A3, B1-B3)
6. Kat ötelemeleri ve ikinci mertebe etki tablosu
7. Kolon, kiriş, perde ve döşeme iç kuvvetleri
8. Donatı hesabı ve kesit yeterlilik kontrolü

Donatı tarafında program; kolonlar için boyuna ve etriye donatısını, kirişler için açıklık ve mesnet donatısını, perdeler için gövde ve uç bölgesi donatısını ayrı ayrı verir. Çıktıda her elemana özel donatı detay sayfası vardır. Örneğin K101 kirişi için açıklık 3φ14, mesnet 2φ14+2φ12 gibi. Bu sayfalar, projenin uygulama aşamasında demirciye verilen bilgi temelidir.

Ancak nihai imalat çizimleri değildir. Bindirme boyları, donatı çakışmaları, kanca detayları, perde uç bölgesi sargı düzeni gibi konular CAD ortamında ayrıca düzenlenir. STA4CAD raporu çoğunlukla AutoCAD veya alternatif bir CAD aracında kalıp ve donatı planlarına işlenir, üzerine ek detay konulur. EMO ve İMO denetim aşamasında hem hesap raporu hem detay paftaları birlikte sunulur.

ETABS ve SAP2000'den Farkı Nedir?

Türkiye'deki statik proje ofislerinde en çok tartışılan konu, projenin hangi araçla çözüleceği. Üç program da farklı niyetlerle tasarlanmıştır; karşılaştırmayı somut bir tablo üzerinden yapmak daha aydınlatıcı.

• STA4CAD: Türk yönetmeliğine kilitlenmiş, kat planı odaklı, raporlama otomatik. Hedef: düzenli betonarme bina, ruhsat projesi. Modelleme süresi kısa, öğrenme eğrisi yumuşak.
• ETABS: Yüksek katlı binalar için tasarlanmış, perde-çerçeve sistemlerini çok güçlü çözer. Uluslararası standartlar dahil. Türkçe rapor şablonu STA4CAD kadar otomatik değil, kullanıcı tarafından kurulur.
• SAP2000: En genel sonlu eleman aracı. Bina, köprü, kabuk, çelik, kompozit her şey. Esneklik karşılığında modelleme süresi uzar; tipik 5 katlı konut için aşırı yetenekli.

Pratikte tipik bir konut bloğunu STA4CAD'de 3-4 saatte modelleyip çözen mühendis, aynı binayı ETABS'te ilk başta 1-2 günde tamamlayabilir; öğrendikten sonra süre kısalır ama hiçbir zaman STA4CAD kadar hızlanmaz. Tersine kompleks bir perde-çerçeve sistemde STA4CAD sınırlı kalır, ETABS doğru tercih olur. İki ortamı birlikte öğrenmek mantıklı; ETABS eğitim sayfası bu geçişi yapmak isteyen mühendisler için müfredat olarak duruyor.

Önemli bir not: STA4CAD'in IDA Mühendislik tarafından geliştirildiği ve resmi referans dokümanlarına üretici firma sitesi üzerinden ulaşılabildiği bilinir. Yönetmelik karşılaştırma ihtiyacı doğduğunda sonlu elemanlar yöntemi tanımı genel temel olarak kullanılır.

Mühendislik Bürosunda Tipik Kullanım

Türkiye'de orta ölçekli bir statik proje bürosunda STA4CAD'in yeri genelde şöyledir: mimari taslak gelir, sözleşme imzalanır, statik mühendis kat planını alıp programa girer. İlk model yaklaşık yarım gün sürer. Sonra yük tanımları, deprem parametreleri, ilk çözüm. Düzensizlik uyarısı geldiyse mimara döner — "perde ekleyebilir miyiz?", "kolon kesitini büyütelim mi?", "asansör yerini değiştirelim mi?" gibi koordinasyon konuşmaları başlar.

Mimari plan stabilize olduktan sonra son çözüm yapılır, rapor alınır, donatı detayları AutoCAD veya benzeri bir CAD aracında pafta haline gelir. Hesap raporu yapı denetim firmasına ve belediyeye sunulur. Ruhsat aşamasında geri dönüş geldiğinde, model üzerinde küçük değişiklik yapmak ve raporu yeniden almak çoğu zaman 1-2 saatlik bir iştir; STA4CAD'i tercih sebebi yapan ana avantaj burada görünür.

Pratik bir hatırlatma: program çıktısı tek başına bir projeyi tamamlamaz. Statik raporun yanına mimari ile koordinasyonlu uygulama çizimleri, temel sistemi (radye, mütemadi, tekil) detayı, zemin etüt raporu ve gerekli durumlarda yapı denetim koordinasyon tutanakları eklenir. STA4CAD bu adımları kolaylaştırır ama yerine geçmez. Tipik bir konut projesinde STA4CAD'in payı toplam mühendislik iş yükünün yaklaşık üçte biri kadardır; geri kalanı detaylandırma ve koordinasyondur.

Sonuç olarak STA4CAD, Türkiye'deki tipik konut ve küçük ölçekli bina projelerinde mühendise zaman kazandıran, yönetmelik kontrollerini otomatik yürüten ve raporlama tarafında olgunlaşmış bir paket olarak konumlanır. Doğru ölçekteki projede kullanıldığında plan revizyonundan ruhsat raporuna kadar olan döngüyü ciddi şekilde kısaltır; ölçek büyüdükçe veya geometri karmaşıklaştıkça yerini ETABS veya SAP2000'e bırakır. Hangi sınırın aşıldığını bilmek, programı verimli kullanmanın en kritik kısmı.

Sık Sorulan Sorular

STA4CAD hangi tür yapılar için uygundur?

Program özellikle 1-8 katlı, düzenli ya da yarı düzenli geometriye sahip betonarme konut, küçük ofis, dükkân, okul ek bloğu ve sağlık ocağı gibi yapılar için tasarlanmıştır. Çelik yapılar, köprüler veya geniş açıklıklı endüstri binaları için uygun değildir; bu durumlarda SAP2000 veya ETABS tercih edilir.

STA4CAD TBDY 2018 ile uyumlu mu?

Evet. Program AFAD haritasından alınan Ss ve S1 spektral ivme katsayılarını, zemin sınıfını (ZA-ZE), bina önem katsayısı I ve taşıyıcı sistem davranış katsayısı R parametrelerini kullanarak TBDY 2018 kapsamında çözüm yapar. A1-A3 ve B1-B3 düzensizlik kontrolleri otomatik raporlanır.

Yük kombinasyonlarını elle girmek gerekir mi?

Hayır. Kullanıcı sadece kalıcı yük (G) ve hareketli yük (Q) değerlerini girer. Programın kendisi deprem ve rüzgâr yüklerini hesaplar; TBDY ve TS500'deki kombinasyonları otomatik üretir. Tüm kombinasyonlar Yükleme Durumları penceresinde satır satır kontrol edilebilir.

Donatı detayları imalat resmi olarak kullanılabilir mi?

STA4CAD donatı raporu kolon, kiriş, perde ve döşemeler için boyuna ve enine donatı miktarını verir. Demirci için temel bilgi sağlar ama nihai imalat çizimleri değildir. Uygulama detayları, bindirme boyları, kanca detayları ve özel donatı çakışmaları AutoCAD veya alternatif bir CAD ortamında ayrıca düzenlenir.

STA4CAD'i öğrenmek ne kadar sürer?

Mimari plan okumayı ve betonarme temel bilgisini bilen bir mühendisin, programın temel modelleme ve çözüm akışını kavraması ortalama 20-30 saatlik uygulamalı bir çalışmayla mümkündür. Yönetmelik kontrolleri ve düzensizlik yorumlama tarafı gerçek projelerle pratik yaparken oturur; tek başına video izleyerek değil, kendi proje dosyasında model kurarak öğrenilir.

STA4CAD ile ETABS arasında nasıl tercih yapılır?

Düzenli, 1-8 katlı betonarme blok için STA4CAD daha hızlı sonuç verir; modelleme süresi kısa, raporlama otomatik. Yüksek katlı veya karmaşık perde-çerçeve sistemleri için ETABS doğru tercih. Pratik kural: aks sistemi düzenliyse ve plan tipik konut/ofis bloğuysa STA4CAD; geometri kompleksleştiğinde veya 10+ kat söz konusuysa ETABS.

Yumuşak kat (B1) uyarısı nasıl giderilir?

Genellikle zemin katta perde azlığından kaynaklanır. Asansör çekirdeği, merdiven evi veya köşelerde perde eklemek, zemin kat kolon kesitlerini büyütmek ve dolgu duvarların rijitliğini doğru tanımlamak en sık başvurulan çözümlerdir. Model yeniden çözüldüğünde B1 oranı tekrar kontrol edilir; bazen mimari ile koordinasyon gerekir.

STA4CAD çıktısı yapı denetim onayı için yeterli mi?

Hesap raporu yapı denetim ve belediye için gerekli teknik temeli sağlar ama tek başına yeterli değildir. Yanına mimari uyumlu uygulama çizimleri (kalıp planı, donatı detayları), temel sistemi detayı, zemin etüt raporu, varsa özel detay paftaları eklenir. EMO ve İMO denetim aşamasında imza yetkisi olan mühendisin koordinasyonu da kritiktir.
