SOLIDWORKS EĞİTİMİ
Müşteri "mil çapını 2 mm büyütelim" dediğinde, parametrik kurulmamış bir tasarımda yatak, kapak, bağlantı delikleri ve teknik resimler tek tek elden geçer — bir günlük revizyon. Design intent ile kurulmuş modelde ise aynı değişiklik tek ölçüyle montajın tamamına dakikalar içinde yayılır. Bu eğitim, SolidWorks ile o modeli kurmayı kazandırır: parça, montaj ve teknik resim zincirini revizyona dayanıklı biçimde tasarlamak.
Eğitim; part, assembly, drawing, sheet metal, weldment, surface ve mold modüllerini gerçek imalat örnekleriyle işler. Katılımcı; konsept çiziminden teknik resim üretimine kadar uzanan parametrik tasarım akışını tek başına yürütür. Eğitim ekosistemi, sertifikasyon ve modül detayları için SolidWorks Web Help kapsamlı teknik referans sunar.
Katılımcı Profili
SolidWorks ile parametrik 3D modelleme ve mühendislik tasarımı yapan profiller için tasarlanmıştır:
- Makine mühendisleri: Parça, montaj ve teknik resim üretim hattını kurar
- Endüstri tasarımcıları: Ürün konsept ve üretim modelini birlikte yürütür
- Sac metal ve kaynak imalat ekipleri: Sheet metal ve weldment modülünü doğru kullanır
- Kalıp ve fikstür tasarımcıları: Mold ve assembly tasarımını üretime hazırlar
- Ar-Ge ve ürün geliştirme ekipleri: Tasarım varyasyonunu konfigürasyon ile yönetir
- İmalat firmaları: Standart parça kütüphanesi ve PDM disiplini kurar
Ön Gereklilikler
Eğitimden maksimum faydayı almak için aşağıdaki ön koşullar önerilir:
- Makine veya endüstri mühendisliği lisans bilgisi (mezun veya son sınıf)
- Teknik resim okuma ve görünüş çıkarma yetisi
- AutoCAD veya benzeri 2D CAD aracında temel deneyim (faydalı)
- Parametrik tasarım ve özellik (feature) tabanlı modelleme kavramına aşinalık
- Asgari 16 GB RAM ve özel grafik kartlı iş istasyonu
- SolidWorks lisansına veya öğrenci sürümüne erişim
Süresi ve Tarihi
Süre: 3 gün. Bu süre standart program içindir; ek modüllere ve hedefe göre süre özelleştirilebilir.
Eğitim tarihleri ve saatleri, ekibinizin uygunluğuna göre birlikte planlanır.
Kazanımlar
Eğitim sonunda ekipler aşağıdaki yetkinlikleri somut şekilde kazanır:
- Parametrik parça modelini tasarım niyetiyle kurma
- Sketch kurgusunu ölçü, ilişki ve kısıtlarla yönetme
- Montaj ilişkileri ile kararlı assembly yapısı oluşturma
- Teknik resim sayfalarını standarda uygun hazırlama
- Revizyon ve konfigürasyon ile varyant yönetimini yürütme
- Dosya referanslarıyla kırılmaları azaltan çalışma alışkanlığı
- Basit analiz senaryoları için simülasyon yaklaşımını kavrama
- Kütüphane, şablon ve ayarlar ile ortak dil oluşturma
SolidWorks Eğitimi Konuları
1. SolidWorks Arayüzü ve Dosya Şablonları
- FeatureManager, CommandManager ve Heads-up View panelleri
- Part, Assembly ve Drawing şablonları (.prtdot, .asmdot, .drwdot)
- Birim sistemi (MMGS, IPS) ve dökümantasyon standardı
- Mouse Gestures ve S tuşu ile hızlı komut erişimi
2. Skeç (Sketch) ve Tasarım Niyeti
- Düzlem seçimi: Front, Top, Right ve özel referans düzlemleri
- Sketch ilişkileri (Coincident, Parallel, Equal) ile geometri kontrolü
- Fully Defined skeç — siyah çizgiler şart, mavi kalmaz
- Centerline ile simetri ve Mirror Entities
- Convert Entities ve Offset Entities ile mevcut geometriden türetme
3. Parça (Part) Modelleme - Temel Feature'lar
- Extruded Boss/Base ve Cut — yön, derinlik, ofset seçenekleri
- Revolved Boss ve Cut — dönel parçalar için eksen seçimi
- Swept ve Lofted feature — path ve profile mantığı
- Hole Wizard ile standart delik (M, ISO, ANSI)
4. Pattern, Fillet ve Mirror
- Linear ve Circular Pattern ile tekrarlı geometri

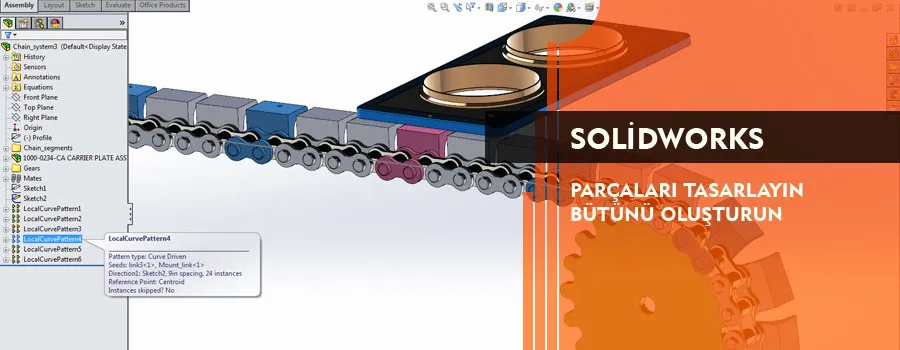

- Sketch Driven ve Curve Driven Pattern
- Fillet türleri: Constant, Variable, Face, Full Round
- Chamfer ile kenar pahı (mesafe-açı, mesafe-mesafe)
- Mirror Feature ile simetrik geometri üretimi
5. Referans Geometri ve Plane Yönetimi
- Reference Plane oluşturma: Offset, At Angle, Three Points
- Axis, Coordinate System ve Point referansları
- Surface body ile karmaşık geometri yardımı
- 3D Sketch — tel kafes ve boru güzergahı
6. Ölçülendirme, Equation ve Global Variable
- Smart Dimension ile parametrik ölçü
- Global Variable ile ölçüleri merkezi yönetim
- Equation Manager ile koşullu ifadeler (IF, MOD)
- Link Values ile ölçüleri eşitleme
- Design Table ile Excel üzerinden konfigürasyon
7. Konfigürasyon ve Varyant Yönetimi
- ConfigurationManager paneli ve aktif/pasif yapı
- Suppress ve Unsuppress ile feature kontrolü
- Konfigürasyona bağlı ölçü ve malzeme değişimi
- Derived Configuration ile alt varyant zinciri
8. Malzeme ve Özellik Atama
- Material atama ve custom material kütüphanesi
- Mass Properties: kütle, hacim, ağırlık merkezi
- Custom Properties ile parça meta-verisi
- SOLIDWORKS Material Web Portal ile genişletilmiş kütüphane
9. Montaj (Assembly) Temelleri
- Insert Component ve Mate türleri (Coincident, Concentric, Distance)
- Advanced Mate: Symmetric, Width, Path Mate, Cam
- Mechanical Mate: Gear, Rack and Pinion, Hinge
- Sub-assembly ile hiyerarşik yapı
- Mate referansları ile akıllı bileşen yerleştirme
10. Büyük Montaj Performansı
- SpeedPak ile alt montajları hafifletme
- Lightweight ve Resolved component modu
- Large Assembly Mode otomatik geçiş eşiği
- Display State ile görünürlük yönetimi
- Defeature ile parça gizleme (IP koruması için de)
11. Teknik Resim (Drawing) ve Görünüşler
- Drawing template ve sheet format hazırlama
- Model View, Projected View, Section View, Detail View
- Auxiliary View ve Crop View ile özel açılar
- Broken-out Section ve Break View
- Sheet ölçeği ve görünüş ölçeği yönetimi
12. Ölçülendirme, Tolerans ve GD&T
- DimXpert ile akıllı ölçülendirme
- Geometric Tolerance: form, profile, orientation, location
- Datum ve datum feature symbol
- Surface finish ve weld symbol
- ISO 128 ve ASME Y14.5 standartları
13. BOM, Balon ve Çıktı
- Bill of Materials (BOM) tablosu ekleme ve düzenleme
- Indented, Parts Only, Top Level Only türleri
- AutoBalloon ile otomatik numaralandırma
- Revision Table ve revizyon takibi
- PDF, DWG, DXF çıktı ayarları
14. Dosya Yönetimi ve Pack and Go
- File References — Where Used ve broken reference
- Pack and Go ile bağımlı dosyaların taşınması
- SOLIDWORKS Explorer ile dosya rename ve replace
- Dosya adlandırma disiplini ve revision suffix

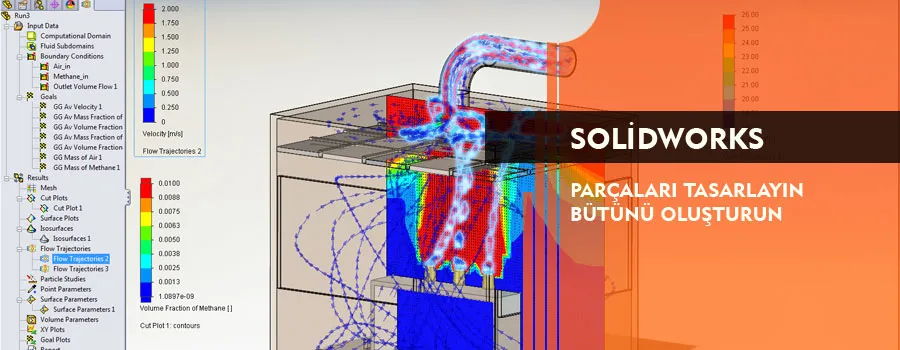

15. SOLIDWORKS Simulation - FEA Temeli
- Static, Frequency, Buckling, Thermal analiz türleri
- Material atama ve sınır koşulları (fixture, force, pressure)
- Mesh oluşturma — element boyutu ve hassasiyet
- Sonuç yorumu: stress, displacement, factor of safety
- SimulationXpress (lite sürüm) ile başlangıç analizi
16. Sac Metal ve Kaynaklı Yapılar
- Sheet Metal: Base Flange, Edge Flange, Miter Flange
- K-Factor ve bend allowance ile açma hesabı
- Flat Pattern ve DXF çıktısı (lazer kesim için)
- Weldments: Structural Member ve profile kütüphanesi
- Cut List ile kesim listesi oluşturma
SOLIDWORKS EĞİTİMİ ile İlgili
Sıkça Sorulan Sorular ve Cevapları
SolidWorks ile Inventor arasındaki fark nedir?
SolidWorks daha geniş kullanıcı tabanı ve eklenti ekosistemine sahiptir; sektörde özellikle mühendislik firmalarında yaygındır. Inventor, Autodesk ekosistemiyle (AutoCAD, Revit) sıkı entegre çalışır ve bina mühendisliği ürünlerinde tercih edilir. Sektör tercihi belirleyici olur.
Sheet metal modülü ne sağlar?
Sheet metal modülü, sac metal parçalarda büküm hesabı, k-faktör, açınım (flat pattern) ve kesim yolu üretir. DXF/STEP çıktısı plazma, lazer ve abkant tezgâhına doğrudan gönderilir; üretimde milimetrik hassasiyet sağlar. Otomotiv, beyaz eşya ve genel imalatta zorunludur.
Configurations ne işe yarar?
Bir part veya assembly için aynı dosyada farklı varyasyonlar tutmaya yarar; örn. tek bir cıvata için farklı uzunluk ve çap kombinasyonları. Bu yöntem dosya sayısını azaltır, üretim listesinde (BOM) varyantları kolay yönetir; modüler tasarım için kritik araçtır.
Weldment modülü kaynaklı imalat için ne sunar?
Weldment, profil kütüphanesinden kesit seçerek 3D çerçeve modelleme imkanı verir; gusset (alın levha), trim ve weld bead otomatik yönetilir. Kesim listesi (cut list) parçaların boy ve adetini otomatik çıkarır; kaynaklı çelik konstrüksiyon ve makine kasası tasarımında temel araçtır.
PDM ile PLM farkı nedir?
PDM (Product Data Management), CAD dosyalarının versiyon, revizyon, izin ve check-in/check-out süreçlerini yönetir; SolidWorks PDM bu kategoridedir. PLM (Product Lifecycle Management) ise tasarım, üretim, satış ve servisi kapsayan üst sistemdir; ERP ile entegre çalışır.
SolidWorks Simulation ile ANSYS arasında nasıl seçim yapılır?
SolidWorks Simulation, CAD ortamında entegre çalışır; tasarımcının kendi parçası üzerinde hızlı statik ve termal analiz yapmasını sağlar. ANSYS daha derin nonlineer, CFD ve coupled fizik analizleri sunar; uzman analizci profilinin tercihidir. Karar, analiz derinliğine bağlıdır.
