ETABS NEDİR?
Yapısal yazılım dünyasında ortak bir yanılgı var: "Genel amaçlı bir sonlu elemanlar programı varsa, neden bina için ayrı bir yazılım gerekiyor?" Soru mantıklı görünür ama Berkeley'de 45 yılı aşkın süredir geliştirilen ETABS'in cevabı net. Bir kule, bir köprü değildir; bir hastane bloğu, bir baraj duvarı değildir. Çok katlı bir bina; tekrar eden kat, rijit diyafram, perde-kolon hiyerarşisi ve sismik talep özellikleriyle kendine özgü bir yapısal sistemdir. Yazılımın bina dilinde konuşması, mühendisin gününü saatler değil günler kısaltır.
ETABS, Computers and Structures Inc. (CSI) firmasının çok katlı bina sistemlerine özel geliştirdiği bir sonlu elemanlar analiz ve tasarım platformudur. Açılımı "Extended Three-dimensional Analysis of Building Systems". Türkiye Bina Deprem Yönetmeliği'nin (TBDY 2018) yürürlüğe girmesiyle birlikte İMO üyesi büroların ve yapı denetim firmalarının iş akışında belirgin biçimde yer aldı. Üreticinin teknik ürün sayfası sismik tasarım ve dinamik analiz modüllerinin kapsamını ayrıntılı sunar.
Bina Mühendisliğine Özel Bir Yazılım Neden Doğdu?
1970'lerin sonlarında, Berkeley'deki yapı dinamiği laboratuvarında çalışan bir grup araştırmacı somut bir sorunla yüzleşti: çok katlı binaların analizi için kullanılan genel amaçlı yapı programları, binayı sıradan bir "frame" gibi tanımlıyordu. Oysa bina; tekrar eden kat planı, rijit diyafram, perde duvar ve düzgün geometrili kolon-kiriş düzenleriyle özelleşmiş bir alt sistemdir. ETABS bu farkı kabul ederek doğdu. Yazılım dünya çapında 45 yılı aşkın araştırma birikimini taşır.
Bugün İstanbul'daki bir TOKİ projesinde 16 katlı konut bloğunu modelleyen mühendis ile İskenderun'daki bir mavi yakalı konut sitesinin 10 katlı bloğunu kuran mühendis aynı yazılımı açar. Aradaki fark proje yönetmeliğine eşlenen parametre setinde, modellemenin temelinde değil.
Story Mantığı Modellemeyi Nasıl Hızlandırır?
ETABS'in en güçlü yanı story (kat) tabanlı modellemedir. SAP2000 veya benzer genel amaçlı programlarda modeli noktadan noktaya çizersiniz; ETABS'te önce katları tanımlarsınız (kot, yükseklik, benzer kat ilişkisi), sonra plan görünümünde sadece o kata özgü kolon-kiriş-perdeyi yerleştirirsiniz. Üst katlar "similar to" ilişkisiyle anında çoğalır. 12 katlı tipik konut bloğunda alt iki kat farklı, üst on kat aynı kalıp olduğunda bu yaklaşım modelleme süresini 2-3 saatten 30-40 dakikaya indirir.
Tipik bir bina modelleme iş akışı şöyle ilerler:
- Materyal tanımı: C30/37 beton, S420 donatı, S355 yapı çeliği — TS 500 ve TBDY 2018 uyumlu
- Kesit tanımı: kolon (40x60), kiriş (25x60), perde shell veya wall nesnesi
- Story tanımı: bodrum + zemin + 12 normal kat, kat yükseklikleri, diyafram tipi (rijit/yarı rijit)
- Grid sistemi: aks hattı plan üzerine kurulur (A-B-C ve 1-2-3)
- Çizim: Draw Column, Draw Beam, Draw Wall komutları
- Yük tanımı: G (ölü), Q (hareketli), kar, kullanım amacına göre değişen kat yükleri
- Diyafram, mesh ve mesnet (restraint) kontrolü
Perde elemanlar shell veya wall nesnesi olarak girilir, ETABS otomatik mesh ve pier-spandrel etiketleme yapar. Bu, elle yapıldığında saatler süren bir işlemi saniyeler içinde tamamlar; üstelik tasarım çıktısı perde başlığına göre toplanmış halde gelir.
TBDY 2018 ve Dinamik Analiz Çıktıları

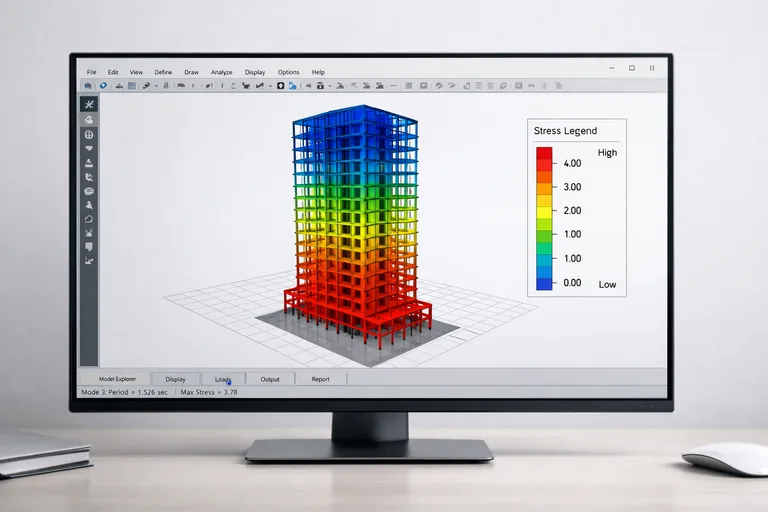

ETABS'in Türkiye pazarındaki yaygınlığının asıl nedeni dinamik analiz tarafıdır. Yazılım eşdeğer deprem yükü yönteminden mod birleştirme ve zaman tanım alanında doğrusal/doğrusal olmayan analize kadar tüm sismik yaklaşımları destekler. TBDY 2018 spektrum tanımları parametrik olarak girilebilir; AFAD ivme kayıtları zaman tanım alanı analizinde doğrudan tanımlanır.
Bir bina mühendisinin TBDY 2018 kapsamlı modal analizinde takip ettiği temel çıktılar:
- Mod sayısı ve periyotlar (T1, T2, T3...)
- Modal etkin kütle katılım oranı (her doğrultuda en az %95 hedeflenir)
- Burulma düzensizliği katsayısı η_bi
- Yumuşak kat ve zayıf kat kontrolü (A1 ve B1 düzensizliği)
- Göreli kat ötelemeleri δ_i / h_i — sınır değer kontrolü
- İkinci mertebe etkileri (P-Δ) için θ parametresi
Çıktı sayıları üretir, yorumu mühendis yapar. Modal kütle katılımı %85'te tıkanıyorsa mod sayısı artırılır; ilk üç periyot birbirine yakınsa burulma düzensizliği irdelenir; göreli kat ötelemesi sınırı aşıyorsa perde planda yeniden konumlandırılır veya kesit büyütülür. Bu döngü, yapısal sağlamlığın temel mühendislik kararıdır. Konuyu yönetmelik-yazılım eşleştirmesiyle sistematik takip etmek isteyenler için ETABS eğitim programı üzerinden ilerlemek pratik bir yoldur; çünkü tek başına menü ezberlemek yetmez.
Betonarme ve Çelik Tasarım Modülü
Analiz biter, sıra tasarıma gelir. ETABS'in betonarme tasarım modülü TS 500 ve TBDY 2018 yönetmeliklerinin yanı sıra ACI 318, Eurocode 2 ve birçok uluslararası kodu destekler. Çelik tarafında AISC 360, Eurocode 3 ve ÇYTHYE 2018 kuralları seçilebilir.
Tasarım modülünü çalıştırmadan önce yapılacak ön kontroller:
- Tasarım kombinezonları doğru tanımlandı mı (1.4G, 1.2G+1.6Q, G+Q±E gibi kombinasyonlar)
- Taşıyıcı sistem tipi doğru atanmış mı (moment çerçevesi, perde-çerçeve karma, perdeli sistem)
- Pier ve spandrel etiketleri perdelere atandı mı
- Donatı çapı havuzu (Φ12, Φ14, Φ16, Φ20) tanımlı mı
- Tasarım kodu yıl revizyonu güncel mi (eski DBYBHY 2007 ile TBDY 2018 karışmamalı)

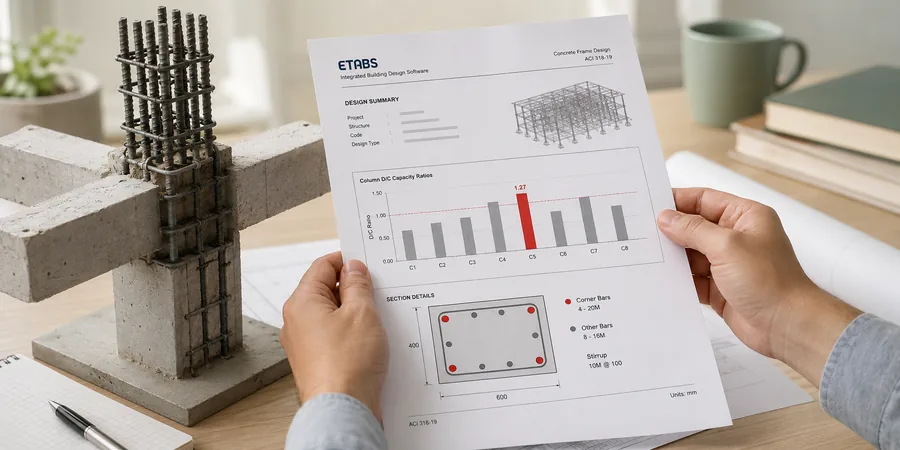

Modül çalıştırıldığında ETABS her kolon için D/C (demand/capacity) oranını ve önerilen toplam donatı alanını verir. Oran 1.0 altında olmalı; iyi mühendislik pratiği yaklaşık 0.85 hedef tutar — TBDY'nin sünek davranış beklentisi için yedek pay bırakır.
Pushover ve Performans Analizi
İleri seviye sismik değerlendirme için ETABS, statik itme (pushover) analizini destekler. Amaç, yapının dayanım-deplasman eğrisini elde etmek, plastik mafsalların oluşum sırasını izlemek ve sistemin nihai göçme moduna nasıl yaklaştığını görmektir.
Tipik akış: önce lineer analiz tamamlanır; kolon-kiriş uçlarına otomatik plastik mafsal atanır (FEMA 356 veya TBDY 15. bölüm tanımları kullanılır); hedef deplasman belirlenir; itme analizi step-by-step yürütülür. Çıktıda binanın taban kesme kuvveti – çatı deplasmanı grafiği ile her elemanın hangi performans seviyesinde olduğu (Sınırlı Hasar, Kontrollü Hasar, Göçme Öncesi) raporlanır.
Bu analiz yeni bina tasarımında zorunlu değildir; mevcut bina güçlendirme projelerinde, kentsel dönüşüm kapsamındaki risk tespit raporlarında ve hastane, okul, idari bina gibi kritik kamu yapılarının değerlendirmesinde yönetmelik tarafından istenir. Yeni başlayan bir mühendisin pushover'a doğrudan girmesi sağlıklı değildir; önce doğrusal analiz, modal davranış ve klasik tasarım modülleri sindirilmelidir.
ETABS, SAP2000 ve Sta4CAD Arasındaki Fark Nedir?
Türkiye'deki bir mühendislik bürosunda en sık karşılaşılan yan yana karşılaştırma SAP2000, ETABS ve Sta4CAD üçlüsüdür. Üçü de farklı bir niş için optimize.
SAP2000, CSI'nin genel amaçlı sonlu elemanlar platformudur. Köprü, kule, endüstriyel yapı, silo, su deposu ve düzensiz geometrili her sistemi analiz eder. Karayolu Genel Müdürlüğü kapsamındaki köprü işlerinde tercih edilir. ETABS ise sadece bina sistemlerine odaklanır; kat-kolon-kiriş-perde terimleriyle çalıştığı için modelleme çok daha hızlıdır. Aynı temel CSI çözücüsünü kullanırlar; fark, kurulum efor maliyetinde.
Sta4CAD ise Türkiye merkezli, betonarme bina tasarımına odaklı bir yerli yazılımdır. EMO/İMO meslek pratiklerinde küçük-orta ölçekli konut projelerinde yaygın kullanılır; çıktısı yapı denetim onayı için doğrudan formata uygundur. ETABS sembolik olarak uluslararası standart olduğu için yüksek katlı kompleks projelerde, dolgu sistemlerinde, özel mühendislik gerektiren güçlendirme işlerinde tercih edilir. SAP2000 eğitim programı üzerinden iki yazılımın felsefe farkı somutlaşır.
ETABS'i Kimler Açar ve Nasıl Başlanır?
ETABS'i mimari ofisin yapı danışmanından şantiye yönetim büroları ve müteahhitlik şirketlerine kadar geniş bir kitle açar. Bir mimari ofisin yapı mühendisi taşıyıcı sistem ön tasarımı için; bir inşaat şirketinin teknik ofis sorumlusu statik raporları doğrulamak için; mevcut yapı güçlendirme firması performans analizi için yazılımı kullanır. Lisans kurumsaldır; üniversite öğrencileri için ayrı bir öğrenci lisansı mevcuttur ve ders kapsamında ücretsiz kullanılır.
Yazılımı ilk açan biri için pratik öneri: küçük bir 3 katlı kütüphane veya konut modeliyle başlayın. Story tanımı, kesit, yük, analiz ve tasarım döngüsünü baştan sona yürütün. Büyük projeye geçmeden önce bu küçük modelde periyotların elle tahminle (T ≈ 0.1N kuralı) örtüşüp örtüşmediğini, taban kesme kuvvetinin eşdeğer deprem yükü hesabıyla uyumunu kontrol edin. Mantıklı çıkıyorsa model doğru kurulmuştur. Uyumsuzluk varsa kütle, diyafram, mesnet veya yük yönü gözden geçirilir.
Bir bina mühendisi için ETABS, AutoCAD'in mimar için neyse odur: işin temel dili. Yazılıma değil yönetmeliğe hâkim olan mühendisin elinde bu dil işini kolaylaştırır, tersi mümkün değildir.
