STA4CAD’DE TEMEL MODELLEME VE ZEMİN YAPISAL ETKİLEŞİMİ YORUMLAMAK

Bir binanın güvenliği, çoğu zaman üstyapıda değil, temelde “neye oturduğunda” belirlenir. STA4CAD’de temel modelini çizmek kolaydır; zor olan, zeminin bu modele nasıl karşılık verdiğini doğru yorumlamaktır. Çünkü zemin, ideal bir mesnet değildir; oturur, yaylanır, farklı bölgelerde farklı tepki verir.

Temel modelleme ve zemin yapısal etkileşimi yorumlamak; radye, sürekli temel ya da tekil temel seçimini doğru yapmak, zemin yay katsayılarını tutarlı kurmak ve sonuçları temas basıncı, oturma ve mesnet tepkisi üzerinden okumak demektir. Bu yönetim doğru yapılırsa, temelde “fazla güvenlik” için gereksiz maliyet de, “eksik güvenlik” için risk de azalır.

Bu makalede; STA4CAD’de temel modelleme yaklaşımını, zemin yaylarının nasıl ele alınacağını, yerel rijitlik sıçramalarını, kontrol metriklerini ve kurumsal raporlamayı adım adım ele alacağız. Uygulamalı ilerlemek için STA4CAD eğitimi içeriğine de göz atabilirsin.

Temel modelleme yaklaşımını yapı türüne göre seçmek

Temel modellemesi, üstyapının yük aktarma biçimine göre değişir. Düzenli çerçeveli bir bina ile ağır perdeli bir bina, zemine aynı şekilde yük vermez. Bu nedenle temel tipi seçimi, sadece mimari sınırlara göre değil; taşıyıcı sistem ve zemin davranışına göre yapılmalıdır.

Yanlış temel yaklaşımı, modelin “çalışmasına” engel olmaz; ama yük dağılımını yanlış temsil eder. Bu da donatı kararlarını, temel kalınlığını ve oturma riskini doğrudan etkiler.

Radye, sürekli ve tekil temeli karar matrisiyle seçmek

Radye temel, yükleri yayarak zemine daha homojen dağıtabilir; ancak zemin rijitliği düşükse oturma taleplerini doğru okumak gerekir. Sürekli temeller hat boyunca yük taşır ve kolon aralıklarına duyarlıdır. Tekil temeller ise zemin kapasitesi ve diferansiyel oturma açısından daha hassas olabilir. Karar, yük büyüklüğü ve zemin değişkenliğiyle birlikte verilmelidir.

Temel rijitliğini kalınlık ve malzeme kabulleriyle yönetmek

Temel rijitliği arttıkça temas basıncı daha “yayılma” eğilimi gösterebilir; fakat aşırı rijit kabuller, bazı bölgelerde yapay basınç tepe değerleri üretebilir. Temel kalınlığını seçerken sadece kesme ve eğilme değil, etkileşim davranışı da dikkate alınmalıdır.

Zemin yay katsayılarını doğru kurgulamak

Zemin-yapı etkileşimi çoğu STA4CAD senaryosunda, yaylar (Winkler yaklaşımı) üzerinden temsil edilir. Burada kritik olan; yay katsayısını (zemin yatak katsayısı) doğru birimle girmek, alanla ilişkilendirmek ve farklı zemin bölgelerini doğru ayrıştırmaktır. Yanlış katsayı, temelin “havada” ya da “beton üstünde” gibi davranmasına neden olabilir.

Yay katsayısını birim tutarlılığıyla doğrulamak

Yay katsayısı, birim hatasına en açık parametrelerden biridir. kN/m³ ile kN/m² gibi kavramlar karıştığında, yer değiştirmeler dramatik biçimde değişir. Bu nedenle zemin raporundan gelen değerin STA4CAD’de hangi büyüklük olarak kullanıldığı netleştirilmelidir.

Zemin bölgelerini zonlama ile temsil etmek

Aynı parsel içinde zemin özellikleri değişebilir; dolgu, kaya çıkıntısı veya yeraltı su seviyesi gibi etkiler zemin rijitliğini farklılaştırır. Bu durumda tek bir yay değeri kullanmak, diferansiyel oturmayı gizleyebilir. Zonlama yaklaşımı, etkileşim davranışını daha gerçekçi hale getirir.

Temel-kolon-perde yük aktarımını izlenebilir kılmak

Zemin-yapı etkileşimini doğru yorumlamak için, yüklerin temele nasıl indiğini ve temelin zemine nasıl dağıttığını birlikte görmek gerekir. Özellikle perde altlarında çizgisel yük yoğunlaşmaları, kolon başlıklarında lokal basınç tepe değerleri oluşabilir. Bu bölgeler, donatı ve kalınlık kararını belirleyebilir.

Perde altı çizgisel basınç yoğunlaşmasını yönetmek

Perde altlarında basınç genellikle daha yüksek çıkar; bu durum temelde lokal kalınlaştırma veya donatı yoğunlaştırma gerektirebilir. Ancak basınç tepe değerleri bazen ağ (mesh) veya rijitlik sıçraması kaynaklı sayısal etkiler de olabilir. Bu nedenle sonuç, yakındaki alan dağılımıyla birlikte okunmalıdır.

Kolon gruplarında grup etkisini görünür kılmak

Yakın kolonlar, zemine birlikte yük verir ve basınç “adacıkları” oluşturur. Bu adacıkların birleşmesi, temelde beklenmedik moment ve kesme talebi doğurabilir. Kolon grupları için sonuçları grup bazında özetlemek, tasarım kararını hızlandırır.

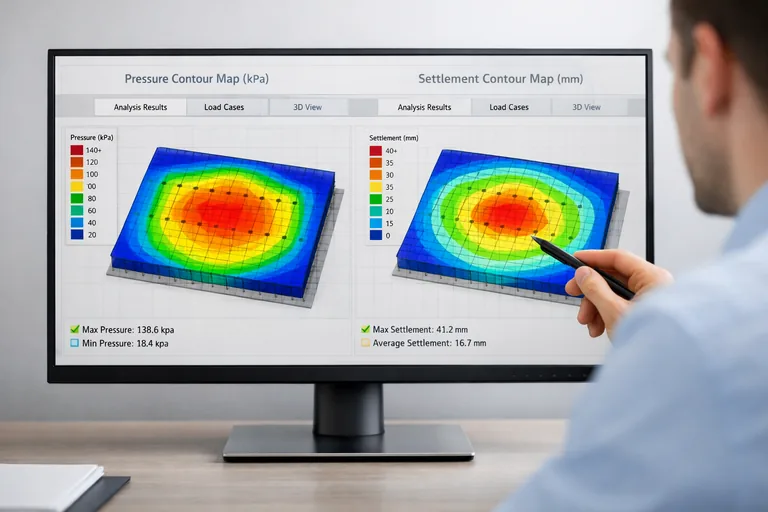

Sonuçları temas basıncı ve oturma üzerinden yorumlamak

Temel modelinde ana okuma; temas basıncı dağılımı, oturma haritası ve mesnet tepkileridir. Temas basıncı, zeminin taşıma gücü ve gerilme dağılımı açısından; oturma ise servis performansı ve hasar riski açısından önemlidir. Bu iki çıktı birlikte okunmadan “temel güvenli” demek sağlıklı değildir.

Temas basıncı dağılımını sınır değerlerle kıyaslamak

Maksimum basınç, zemin taşıma gücüne yaklaşabilir; minimum basınç ise bazı bölgelerde ayrılma eğilimini gösterebilir. Özellikle çekme basıncı gibi fiziksel olmayan sonuçlar, model kabullerinin gözden geçirilmesi gerektiğine işaret eder. Basıncı yorumlarken sadece tepe değere değil, dağılımın bütününe bakmak gerekir.

Diferansiyel oturmayı servis riskiyle ilişkilendirmek

Toplam oturma tek başına yeterli değildir; diferansiyel oturma, çatlak ve kapı-pencere sıkışması gibi servis problemlerine yol açabilir. Bu yüzden oturma haritası, kat planıyla birlikte okunmalıdır. Kritik bölgeler, temel rijitliği ve zemin zonlamasıyla yeniden değerlendirilmelidir.

Model kalitesini mesh ve sınır koşuluyla kararlı kılmak

Temel-zemin etkileşimi modelinde sayısal kalite, sonuçların güvenilirliğini belirler. Kaba bir ağ, basınç dağılımını aşırı pürüzsüz gösterebilir; aşırı ince ağ ise tepe değerleri büyütüp yorum zorluğu yaratabilir. Amaç, yakınsayan ve tekrar üretilebilir bir sonuç kalitesi yakalamaktır.

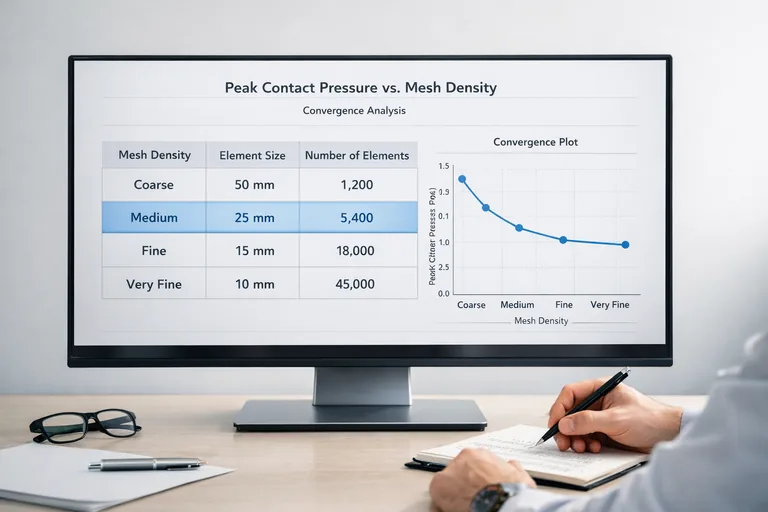

Yakınsama testiyle basınç ve oturmayı stabilize etmek

Mesh sıklaştırıldığında maksimum basınç ve maksimum oturma belirli bir aralıkta stabil hale gelmelidir. Eğer değerler sürekli artıyor veya yer değiştiriyorsa, modelleme kabulleri veya sınır koşulları gözden geçirilmelidir. Yakınsama, “en ince” değil “yeterince doğru” mesh’i seçmeyi sağlar.

Mesnet ve kenar koşullarını fiziksel mantıkla kurmak

Temelin kenarlarının gereğinden fazla kısıtlanması, basınç dağılımını yapay biçimde değiştirebilir. Tam tersine, gereksiz serbestlik de oturmaları abartabilir. Bu nedenle sınır koşulları, saha gerçekliği ve temel geometrisiyle uyumlu kurulmalıdır.

Otomasyon şablonlarıyla kontrol akışı kurmak

Kurumsal ekiplerde temel modelleme, kişi alışkanlığıyla yürütülürse farklı projelerde farklı kalite doğar. Bu yüzden zemin yayları, zonlama, doğrulama metrikleri ve rapor formatı şablonlanmalıdır. Böyle bir yaklaşım, revizyonları azaltır ve denetimi hızlandırır.

Zemin zonlarını YAML ile tanımlayıp sürdürmek

foundationModel:
  type: raft
  thickness_m: 0.80
soilZones:
  - { name: ZONE_A, k_m3: 25000, areaTag: "central" }
  - { name: ZONE_B, k_m3: 18000, areaTag: "south_edge" }
  - { name: ZONE_C, k_m3: 30000, areaTag: "near_rock" }
checks:
  pressureLimits_kPa: { min: 0, max: 250 }
  settlementLimits_mm: { total: 30, differential: 15 }

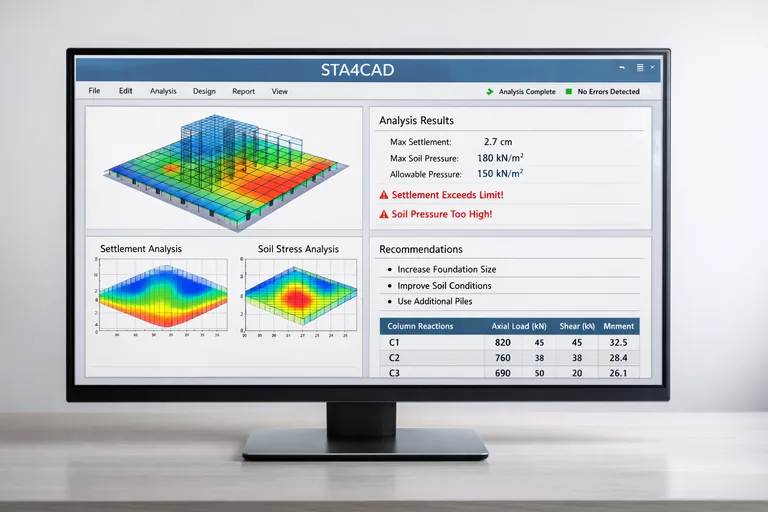

Kontrol özetini JSON ile raporlamak

{
  "projectCode": "STA4-FOUND-014",
  "foundationType": "raft",
  "results": {
    "maxPressure_kPa": 228,
    "minPressure_kPa": 12,
    "maxSettlement_mm": 24,
    "maxDifferentialSettlement_mm": 11
  },
  "flags": {
    "upliftDetected": false,
    "convergenceChecked": true,
    "zonesApplied": true
  }
}

Sık yapılan hataları kontrol listesiyle azaltmak

Temel-zemin etkileşiminde hatalar genellikle küçük bir kabulden büyür. Aşağıdaki kontrol listesi, riski erken azaltır:

• Zemin yay katsayısını birim tutarlılığıyla doğrulamak
• Zemin değişkenliğini zonlama ile temsil etmek
• Temas basıncı ve oturmayı birlikte değerlendirerek yorumlamak
• Mesh yakınsamasıyla tepe değerleri kararlı hale getirmek
• Perde ve kolon yoğunlaşmalarını ayrı kontrol ederek yönetmek

Özetle; STA4CAD’de temel modelleme ve zemin yapısal etkileşimi yorumlamak, temelin zemine verdiği talebi ve zeminin verdiği karşılığı birlikte okumayı gerektirir. Doğru yay kurgusu, doğru zonlama ve disiplinli doğrulama ile temel kararları daha güvenilir hale gelir ve proje riskleri belirgin şekilde azalır.
