3D LAZER TARAMA / POINT CLOUD EĞİTİMİ
"Bir ölçü eksik kalmış, sahaya bir daha gidelim" cümlesi restorasyon ve as-built projelerinin en pahalı cümlesidir — her dönüş gün ve bütçe demektir. Tek bir lazer tarama oturumu bu cümleyi sözlükten çıkarır: yapının tüm geometrisi milimetrik doğrulukla nokta bulutu olarak alınır, kalan her iş ofiste yapılır. Bu eğitim, taramadan kayıt birleştirmeye ve modele giden işleme hattını uçtan uca kazandırır.
Eğitim; tarama planlaması, registrasyon, georeferans, gürültü temizleme, mesh üretimi ve Revit/Tekla içine taşıma akışını işler. Katılımcı; nokta bulutu verisinden çıkmış net bir BIM modeli teslim eder.
Katılımcı Profili
Lazer tarama ve nokta bulutu verisiyle çalışan, scan-to-BIM süreci yürüten profiller için tasarlanmıştır:
- Harita ve geomatik mühendisleri: Saha taramasını registrasyon ve georeferans ile işler
- BIM ekipleri: Mevcut yapı modeli üzerinden as-built model üretir
- Restorasyon ve koruma mimarları: Tarihi yapı belgelemesini yüksek hassasiyetle yapar
- Endüstriyel tesis mühendisleri: Boru hattı ve ekipman as-built tasarımı oluşturur
- Yol ve altyapı projeleri ekipleri: Mobil tarama verisinden kesit ve hacim üretir
Ön Gereklilikler
Eğitimden maksimum faydayı almak için aşağıdaki ön koşullar önerilir:
- Harita, geomatik, mimarlık veya inşaat lisans bilgisi
- AutoCAD veya Revit ile temel modelleme deneyimi
- Koordinat sistemi ve georeferans kavramına aşinalık
- Lazer tarama (LiDAR) teknolojisi hakkında genel bilgi
- Asgari 32 GB RAM ve özel grafik kartlı iş istasyonu (nokta bulutu yüksek bellek ister)
Süresi ve Tarihi
Süre: 3 gün. Bu süre standart program içindir; ek modüllere ve hedefe göre süre özelleştirilebilir.
Eğitim tarihleri ve saatleri, ekibinizin uygunluğuna göre birlikte planlanır.
Kazanımlar
Bu eğitim sonunda katılımcı, point cloud verisini saha taramasından as-built modele kadar yönetir:
- Terrestrial, mobile, airborne LIDAR ve fotogrametri farkını ayırt eder
- Scan station yerleşimi ve target placement ile tarama planlar
- E57, LAS, LAZ, RCS format dönüşümlerini yapar
- Target-based ve cloud-to-cloud ICP registration uygular
- Outlier removal, subsampling ve segmentasyon ile veri temizler
- ReCap, Faro Scene, CloudCompare ile profesyonel akış kurar
- Scan-to-BIM ile Revit/AutoCAD'e as-built model üretir
- Şantiye ilerleme takibi için haftalık tarama karşılaştırması yürütür
3D Lazer Tarama / Point Cloud Eğitimi Konuları
1. Point Cloud Tanımı ve Üretim Yöntemleri

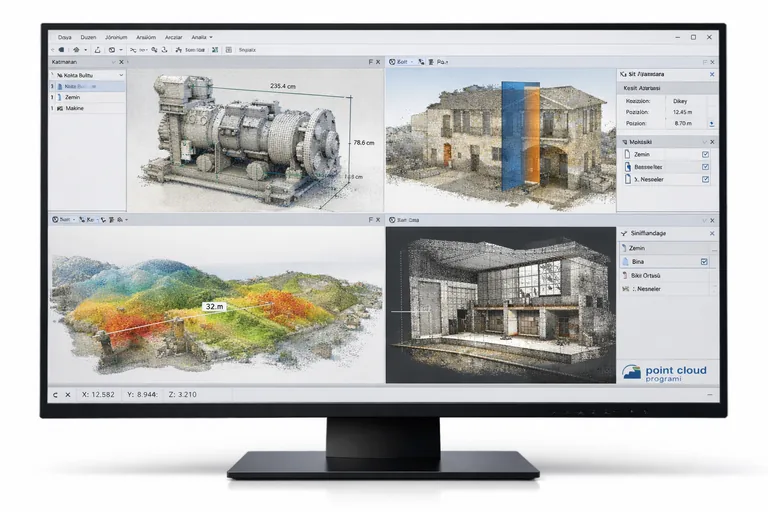

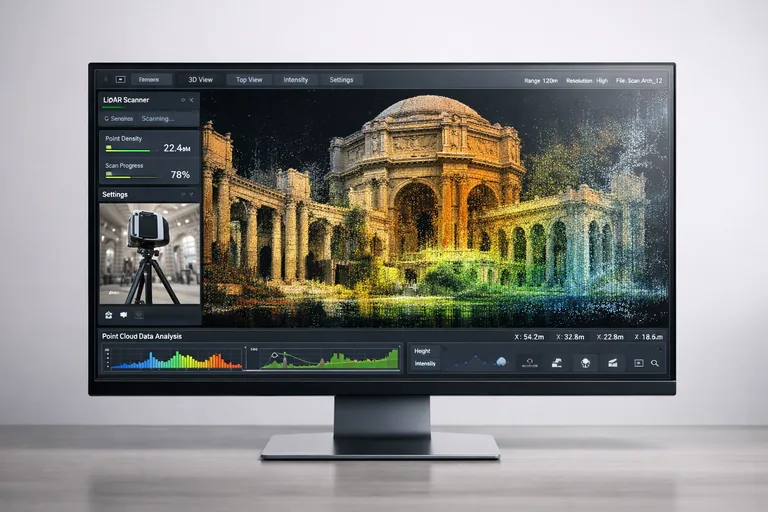

- 3D nokta bulutu nedir, XYZ + RGB + intensity
- LIDAR (terrestrial, mobile, airborne)
- Fotogrametri (drone, ground-based)
- Structured light scanner
- SLAM tabanlı tarama (mobil)
- Sektör referansı: USIBD bina dokümantasyon kaynakları
2. Tarama Cihazları ve Marka
- Faro Focus serisi terrestrial scanner
- Leica BLK360, RTC360
- Trimble TX serisi
- Riegl VZ serisi (uzun menzil)
- iPhone LiDAR ve düşük maliyet alternatifleri
3. Tarama Planlaması
- Hedef alan ölçü ve detay seviyesi
- Scan station yerleşimi (overlap %30-50)
- Target (sphere, checkerboard) yerleşimi
- Sahne aydınlatma ve yansıma kontrolü
- Drone ile dış cephe entegrasyonu
- Saha güvenliği ve İSG önlemleri
4. Veri Formatları
- E57 (ASTM standart, en yaygın)
- LAS / LAZ (ASPRS LIDAR formatı)
- PLY (Stanford polygon)
- PTS, PTX, XYZ basit ASCII
- RCS / RCP (Autodesk ReCap)

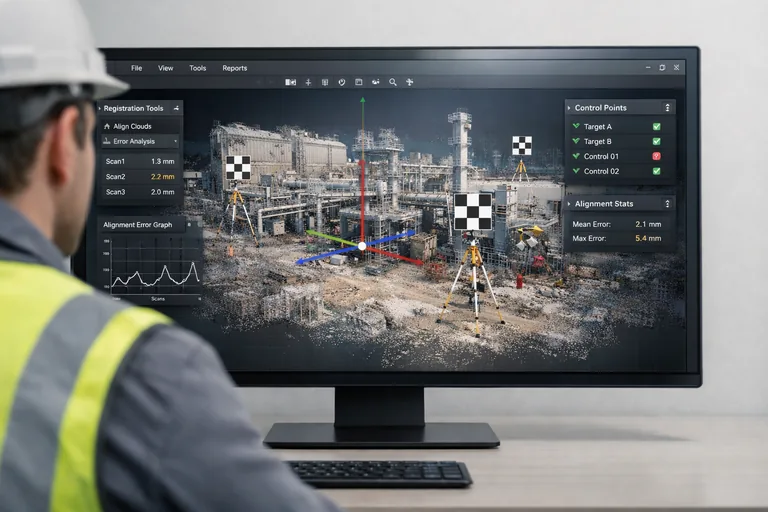

5. Registration - Hizalama
- Target-based registration (küre, board)
- Cloud-to-cloud (ICP algoritması)
- Survey control point ile georeferencing
- Bundle adjustment
- Registration error metrics (RMS, max)
6. Yazılımlar - Autodesk ReCap, Faro Scene
- Autodesk ReCap Pro işlem akışı
- Faro Scene processing
- Trimble RealWorks
- Leica Cyclone Register 360
- CloudCompare (açık kaynak)
7. Veri Temizleme ve Filtreleme
- Outlier removal (statistical, radius)
- Subsampling (uniform, random)
- Vegetation filter (ground vs non-ground)
- Manuel kesim ve segmentasyon
- Noise reduction algoritmaları
8. CAD ve BIM Yazılımlarına Aktarım
- Revit'e RCP import
- AutoCAD üzerinde point cloud reference
- SketchUp Trimble Connect entegrasyon
- Rhino ile mesh oluşturma
- Navisworks federated model
9. As-Built Modelleme (Scan-to-BIM)
- Point cloud üzerinden duvar, kolon, kiriş çizimi
- EdgeWise, ClearEdge3D otomatik tanıma
- LOD (Level of Development) hedefi
- Deformation analysis (deviation map)
- Tarihi yapı dokümantasyonu
10. Şantiye İlerleme Takibi
- Haftalık/aylık tarama karşılaştırma
- 4D ilerleme analizi
- Hata tespiti (clash with design)
- Volume calculation (hafriyat takibi)
- BIM 360 ile bulut depolama
11. Mesh Üretimi
- Poisson surface reconstruction
- Ball pivoting algorithm
- Decimation ve simplification
- Texture mapping
- OBJ, FBX, glTF export

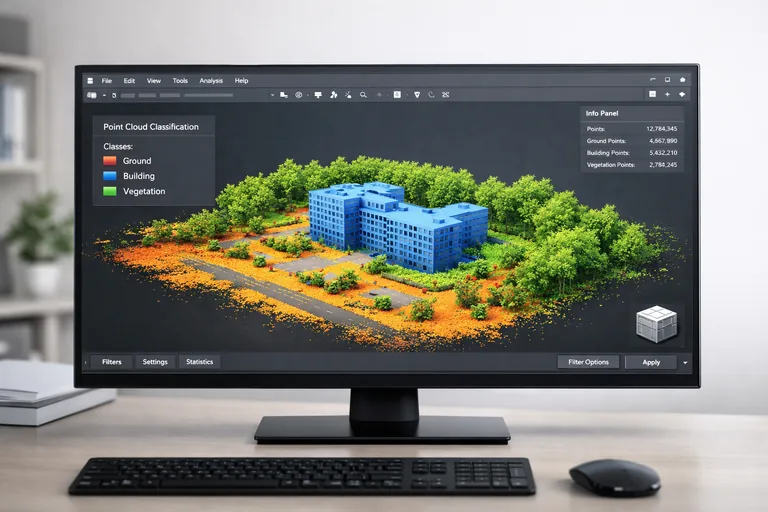

12. Sınıflandırma ve Segmentasyon
- Manual classification
- Otomatik sınıflandırma (ground, building, vegetation)
- Machine learning tabanlı yöntemler
- LAS class codes (ASPRS standart)
13. Hacim ve Yüzey Hesabı
- Hafriyat hesabı (cut and fill)
- Stockpile volume measurement
- Surface area calculation
- Cross-section çıkarma
- Slope ve aspect analizi
14. VR/AR ve Görselleştirme
- VR ile point cloud gezinti
- AR yer modeli üzerine bindirim
- Unity / Unreal Engine import
- Webex ile uzaktan inceleme
15. Vaka Çalışmaları ve İş Akışı
- Tarihi cami restorasyon tarama
- Endüstriyel tesis as-built çıkarma
- Köprü ve tünel deformasyon takibi
- Kentsel dönüşümde mevcut yapı dokümantasyonu
3D LAZER TARAMA / POINT CLOUD EĞİTİMİ ile İlgili
Sıkça Sorulan Sorular ve Cevapları
Lazer tarama hangi cihazlarla yapılır?
Terrestrial (sabit) için Leica RTC360, Faro Focus, Trimble X7; mobil için Leica Pegasus, Trimble MX serisi; hava için DJI L1, RIEGL drone modülleri kullanılır. Hassasiyet 1-5 mm bandındadır; menzil 130-330 m arası değişir. Tarama yönteme göre seçilir.
Registration süreci nasıl çalışır?
Farklı tarama oturumlarındaki nokta bulutları, ortak referans (target sphere, checkerboard) veya cloud-to-cloud ICP algoritmasıyla aynı koordinat sisteminde birleştirilir. Registration RMS değeri 2-5 mm altında olmalı; üzerinde ise tarama planı revize edilir.
Scan-to-BIM süreci ne kadar sürer?
1000 m² bir bina için saha taraması 1 gün, ofiste registration 1-2 gün, Revit içinde BIM modelleme 5-15 gün arası sürer. Toplam süre yapının karmaşıklığı (eski tarihi yapı, endüstriyel tesis) ve hedef LOD seviyesine bağlıdır.
Nokta bulutu formatları arasındaki fark nedir?
E57 açık standart, çoklu sensör verisini tutar; LAS/LAZ hava lidar için sıkıştırılmış; RCS/RCP Autodesk Recap formatıdır ve Revit ile entegre çalışır; PTS/PTX Leica klasik formatlarıdır. Recap üzerinden Revit'e bağlanmak en yaygın workflow'dur.
Hangi yazılımlar nokta bulutu ile çalışır?
Autodesk Recap, Leica Cyclone, Faro Scene, Trimble RealWorks tarama işleme; CloudCompare açık kaynak analiz; Revit, Tekla ve AutoCAD BIM modelleme; Bentley Pointools ise demiryolu/altyapı için yaygındır. Yazılım, proje tipine ve donanım markasına göre seçilir.
Mevcut yapı modeli için target LOD ne olmalı?
Restorasyon ve koruma projelerinde LOD 400-500 (detaylı süs, çatlak, deformasyon), endüstriyel tesis renovasyonunda LOD 300-350 (ekipman, boru hattı), ofis ve konut için LOD 200-300 (duvar, döşeme, açıklık) hedeflenir. Hedef BEP'te netleştirilir.
