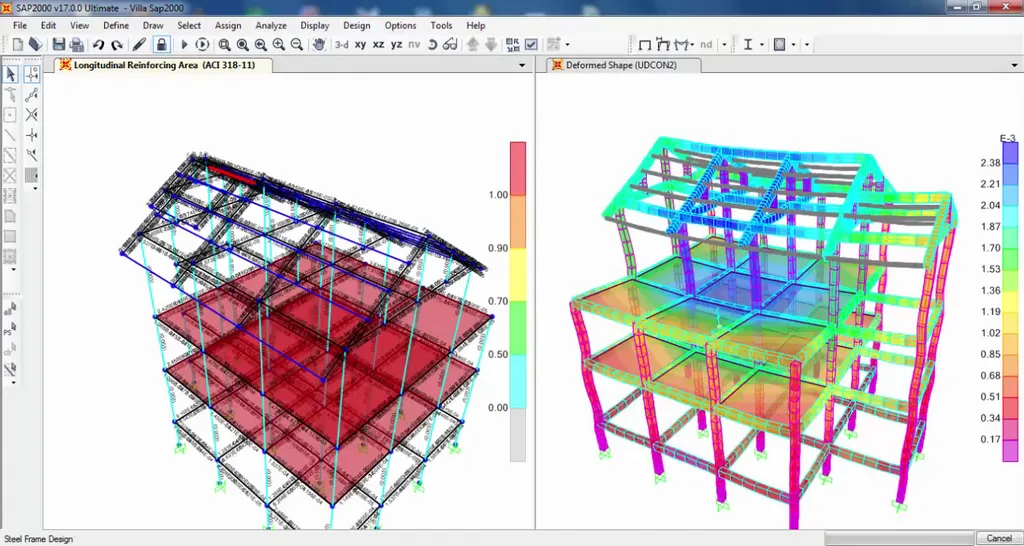

SAP2000 NEDİR?

Bir yapı denetim toplantısında üç katlı bir okul binasının statik raporuyla, iki yüz metrelik kablo-askılı bir yaya köprüsünün analiz çıktısının aynı yazılımla üretilebildiğini görmek ilk başta tuhaftır. Oysa CSI'nin (Computers and Structures, Inc.) yarım asra yakındır geliştirdiği SAP2000, tam da bu farklı yapıları aynı sonlu eleman çekirdeğinde çözmek için tasarlanmıştır. Türkiye'deki mühendislik bürolarının önemli bölümü, TBDY 2018'in yürürlüğe girmesiyle birlikte bu programa olan ilgisini yeniden artırdı.

SAP serisinin kökleri 1970'lerin başında Berkeley'de Edward L. Wilson'ın yazdığı kodlara dayanır; bugün CSI tarafından SAP2000 adıyla sürdürülen yazılım, dünya çapındaki yapısal analiz pazarında bir referans noktası kabul ediliyor. Programın güncel ürün belgelerine ve modül listesine CSI'nin resmi ürün sayfasından ulaşabilirsiniz.

SAP2000 Hangi Yapılar İçin Tasarlanmıştır?

Programın "general purpose" olarak tanımlanmasının somut karşılığı şudur: aynı motor, geometrisi ne olursa olsun yapısal sistemleri çözer. Tipik kullanım alanlarına bakınca SAP2000'in neden EMO/İMO vize süreçlerinde sık rastlanan bir araç hâline geldiği daha net anlaşılır:

• Bina yapıları — çelik veya betonarme, düzenli ve düzensiz
• Köprüler — kiriş, kafes, kemer ve askılı sistemler
• Endüstriyel yapılar — boru destek köprüleri, baca, depo, vinç yolu
• Kuleler ve direkler — haberleşme kulesi, enerji nakil direği, anten yapıları
• Stadyum çatıları ve geniş açıklıklı yapılar — kafes, kabuk, asma germe yüzey
• Özel yapılar — baraj, açık deniz platformu, mekanik temel

Türkiye'de TOKİ konut projelerinde ETABS, küçük ölçekli mühendislik bürolarında Sta4CAD daha sık görülürken, açıklığı büyük endüstriyel çelik konstrüksiyonlar ve karayolu/demiryolu köprüleri SAP2000'in baskın olduğu alanlardır. Üniversitelerin inşaat mühendisliği bölümlerinde lisans son sınıf bitirme projelerinde ve yüksek lisans tezlerinde de tercih edilen yazılım genellikle SAP2000 oluyor.

SAPFire Motoru Nasıl Çözer?

Yüzeyde benzer görünseler de yapısal analiz programları arasındaki kalite farkı çözüm motorunda yatar. SAP2000'in arkasındaki motor SAPFire adıyla bilinir ve birden fazla 64-bit çözücüyü destekler. Aynı modelin doğrudan çözüm (direct solver) ya da iteratif çözüm ile koşturulabilmesi, on binlerce serbestlik dereceli modellerde önemli zaman farkı yaratır. Eigen ve Ritz vektör analizleri ile mod hesapları da bu motorun standart yetenekleri arasında.

Klasik bir SAP2000 iş akışı dört aşamadan oluşur:

1. Geometri kurulumu — Joint (düğüm) tanımı, grid sistemi, DXF veya IFC ile mevcut çizimden import
2. Özellik atama — malzeme tanımı (C25, S235, S275), kesit profili (IPE, HEA, dikdörtgen betonarme), mesnet ve rijit diyafram
3. Yük tanımı — load pattern, load case, load combination
4. Analiz ve sonuç — Run Analysis (F5), deplasman, iç kuvvet, reaksiyon ve gerilme okuma

Hangi Eleman Tipi Ne Zaman Kullanılır?

SAP2000'de taşıyıcı elemanlar üç ana kategoride toplanır. Hangisini seçtiğiniz hem modelin doğruluğunu hem de analiz süresini doğrudan belirler.

Frame elemanı bir boyutu diğer iki boyutundan belirgin biçimde büyük çizgisel elemanlar için kullanılır — kiriş, kolon, kafes çubuğu, payanda. Her frame iki uç düğüm arasında tanımlanır ve altı serbestlik derecesinde (eksenel kuvvet, iki yönlü kesme, burulma, iki yönlü moment) cevap verebilir. Assign > Frame > Frame Sections menüsünden Avrupa profil katalogları (IPE, HEA, HEB, UPN), Amerikan W profilleri ve betonarme kesitler atanır.

Shell elemanı iki boyutu üçüncüsünden çok büyük yüzeysel elemanlarda kullanılır. Üç alt türü vardır ve karıştırılması sık rastlanan hatadır:

• Membrane — sadece düzlem içi kuvvet taşır; gergi yüzeyleri, ince perde idealizasyonu
• Plate — sadece düzlem dışı eğilme; klasik döşeme tanımı
• Shell — her iki davranışı birlikte; perde + döşeme birleşimi, kabuk çatı

Solid elemanı üç boyutu da kıyaslanabilir büyüklükte olan kütle modellemelerinde (baraj gövdesi, kalın temel, makine kaidesi) tercih edilir. Solid kullanımı düğüm sayısını çok hızlı şişirir; ön analizde frame ve shell yeterken, sadece kritik bölgede solid'e geçmek pratik bir yaklaşımdır.

Yük Tanımı ve TBDY 2018 Yük Kombinasyonları

SAP2000'de yük hiyerarşisi üç katmandır ve yeni başlayanların en çok yanlış kurduğu yapı budur:

• Load Pattern — yükün ham kaynağı (G ölü yük, Q hareketli yük, Ex deprem-X, W rüzgar). Henüz analiz edilmemiş tanım
• Load Case — analiz tipi (Linear Static, Modal, Response Spectrum, Nonlinear Static Pushover, Time History)
• Load Combination — case sonuçlarının yönetmelik katsayılarıyla toplandığı kombinasyonlar

Türkiye'de 2019 yılı başında yürürlüğe giren TBDY 2018 (Türkiye Bina Deprem Yönetmeliği), eski 2007 yönetmeliğine kıyasla performans tabanlı tasarım, harita tabanlı spektrum ve yeni mod kütle katılım kuralları getirdi. AFAD'ın Türkiye Deprem Tehlike Haritaları İnteraktif Web Uygulaması üzerinden alınan SS (kısa periyot) ve S1 (1 saniye periyot) katsayıları SAP2000'e Define > Functions > Response Spectrum üzerinden TBDY 2018 formuna girilir.

Tipik bir betonarme bina için kombinasyon karşılaştırması:

±0.3 katsayısı TBDY 2018'in iki yön etkisini birlikte hesaplama kuralından gelir; bu katsayı kombinasyonlara açıkça yazılmazsa kolonların biaxial moment kapasitesi olduğundan büyük çıkar ve donatı miktarı eksik tahmin edilir.

Statik, Modal ve Dinamik Analiz

Hangi analiz tipinin ne zaman gerekli olduğu, yapının düzenliliği ve yüksekliği ile belirlenir.

Lineer statik analiz yüklerin zamandan bağımsız uygulandığı temel çözüm tipidir. Düşey yükler, kar, sabit rüzgar — bunların hepsi K·u = F denkleminin bir kez çözülmesiyle saniyeler içinde sonuç verir.

Modal analiz yapının doğal periyot ve mod şekillerini çıkarır. Her dinamik analiz ön koşulu modal hesaptır. TBDY 2018'e göre kütle katılım oranının her iki yönde de %95'i bulması ve yapı periyodu artı 5 saniyeye kadar olan modların dâhil edilmesi beklenir; 3 boyutlu binada bu genellikle 12-20 mod ile sağlanır.

Response Spectrum analizi TBDY 2018 spektrumu veya Eurocode 8 spektrumu ile yapının maksimum tepkisini tahmin eder; CQC veya SRSS mod birleştirme yöntemi seçilir. Düzensiz veya yüksek katlı binalarda eşdeğer deprem yükü yöntemi yetersiz kaldığında zorunlu hale gelir.

Time History analizi gerçek bir deprem ivme kaydı (1999 Düzce, 1999 Kocaeli, 2023 Kahramanmaraş veya El Centro) ile zaman bazlı tepki üretir. Sismik izolatörlü yapılarda ve performans tabanlı tasarımda zorunludur.

Pushover (nonlineer statik itme) analizi deprem yükü monoton artırılırken yapının kapasite eğrisini çıkarır; mevcut binaların performans değerlendirmesinde TBDY 2018'in başvurduğu yöntemdir. Türkiye'deki yapı stoğunun deprem öncesi/sonrası incelemesinde pushover sonuçları yapı denetim raporlarına doğrudan giriyor.

Sonuçlar Hangi Sırayla Doğrulanır?

Analiz biter bitmez sayısal sonuca güvenmek profesyonel bir mühendisin yapmadığı şeydir. İlk bakılacak ekran Display > Show Deformed Shape olmalıdır; mantıksız bir deplasman (yapının ters bükülmesi, kolonun beklenmedik deviasyonu) ya mesnet tanımı ya yük yönü hatası demektir.

1. Reaksiyon kontrolü — Show Tables > Joint Reactions: düşey toplam reaksiyon, toplam ölü + hareketli yüke %1 hata payında eşit olmalı
2. Periyot kontrolü — T₁ değerinin TBDY 2018'in C_t·h^x ampirik formülüne yakınlığı
3. Göreli kat ötelemesi (drift) — δ_i/h_i oranı yönetmelik sınırı içinde mi (h/250, h/200 veya h/100 — sisteme göre)
4. Frame iç kuvvetleri — Show Frame/Cable Forces ile moment, kesme, normal kuvvet diyagramları
5. Shell gerilmeleri — S11, S22, S12 yüzey gerilmeleri; perdelerde maksimum çekme bölgesi

Frame kesit zorları her zaman lokal eksen takımında raporlanır. Bir kolonun M3 momenti güçlü ekseni, M2 momenti zayıf ekseni hakkındadır. Lokal eksenleri Show Frame/Local Axes ile görsel olarak doğrulamak ufak ama kritik bir alışkanlık; yön karıştırılırsa donatı yanlış hesaplanır ve EMO/İMO vize sürecinde tasdik almaz.

SAP2000, ETABS ve Sta4CAD Hangisi Ne Yapar?

Türkiye'deki mühendislik bürolarında bu üç yazılım sık karıştırılır; karar konuya göre değişir:

• SAP2000 — genel amaçlı, her tür yapı (köprü, kule, çatı, endüstriyel). Esneklik yüksek, kullanıcının kararına dayalı modelleme
• ETABS — yalnızca bina; kat bazlı diyafram, otomatik yük indirme, deprem yönetmeliği otomasyonu güçlü. TOKİ tipi düzenli betonarme projelerde verimli
• SAFE — yalnızca döşeme ve temel; punching shear, post-tensioning detayında uzman
• Sta4CAD — Türkiye'de geliştirilmiş, küçük-orta ölçekli betonarme binalarda yaygın; TBDY ön tanımı hazır geldiği için hızlı kurulur ancak özel yapılarda sınırlı kalır

Tipik bir betonarme apartman için ETABS veya Sta4CAD yeterken, bir endüstriyel çelik konstrüksiyon, yaya köprüsü ya da mevcut bir yapının özel performans değerlendirmesi söz konusuysa SAP2000 doğru seçimdir. Daha geniş bir karşılaştırma ve modelleme detayları için SAP2000 eğitim programı ile ETABS eğitim programı birlikte değerlendirilebilir; iki yazılım da CSI ailesinde olduğundan arayüz mantığı büyük oranda örtüşür.

Tasarım Kodları ve Birlikte Çalışabilirlik

SAP2000 sadece analiz değil aynı zamanda yönetmelik tabanlı kesit tasarımı da yapar. Desteklenen kodlardan bazıları:

• Betonarme: ACI 318, Eurocode 2, BS 8110, IS 456, TS 500 (TBDY 2018 ile uyumlu)
• Çelik: AISC 360, Eurocode 3, BS 5950, IS 800
• Soğukta şekillendirilmiş çelik: AISI
• Alüminyum: Aluminum Design Manual

Birlikte çalışabilirlik açısından SAP2000 modeli Autodesk Revit, Tekla Structures, AutoCAD (DXF/DWG), BricsCAD, CIS/2, IFC, IGES ve SDNF formatlarını okur ve yazar. BIM koordinasyonu yapılan bir projede mimari Revit modelinin yapısal omurgası SAP2000'e IFC üzerinden aktarılabiliyor; bu özellik İSKİ veya Karayolları ihale dosyalarındaki BIM uyumluluk şartını karşılamak için pratik bir çözüm. Programın 45 yılı aşan geçmişi ve bu birlikte çalışabilirlik desteği için sonlu elemanlar yönteminin Wikipedia sayfası teorik arka planı hızlı tazelemek için kullanışlı bir başlangıç noktası.

SAP2000'in temel iş akışı (eleman tanımla → yük tanımla → analiz et → sonuç oku) ortalama bir mühendisin iki haftada oturtabileceği bir süreç. Asıl ustalık doğru mesh sıklığını, doğru mesnet idealizasyonunu ve doğru kombinasyonu seçmekte gizli — bu noktalar saatlerce dokümana bakmaktan değil, gerçek bir projeyi modelleyip sonuçları sorgulamaktan, mümkünse daha tecrübeli bir mühendisin gözünden geçirmesinden geliyor.
