SAP2000'DE KABUK ELEMAN VE MESH YOĞUNLUĞU YÖNETMEK

Ankara'da iki ayrı statik bürosu, aynı 9 katlı betonarme konut projesini SAP2000 ile çözüyor. Aynı malzeme, aynı geometri, aynı TBDY 2018 spektrumu. Bürolardan birinde asansör çekirdeği perdesinin taban momenti 1640 kNm, diğerinde 2180 kNm çıkıyor. Aradaki yüzde 33 fark donatı çıktısına aynen yansıyor. Modelde değişen tek şey, perdenin kaç kabuk elemana bölündüğü.

Kabuk eleman seçimi ve mesh yoğunluğu, SAP2000 modelinde rapor edilmeyen ama sonucu en çok değiştiren iki karardır. Bunlar dosyada görünmez, log'a düşmez, kontrol mühendisinin ilk baktığı sayfada yer almaz; ama donatı miktarından mod periyotlarına kadar her şeyi belirler. Bu yazıda kabuk formülasyonlarının seçim mantığını, mesh tasarımındaki pratik sınırları, yakınsama testini nasıl kurguladığınızı ve TBDY uyumlu perde-döşeme okumayı sıralı biçimde ele alıyoruz.

Frame mı Shell mı — Hangisi Seçilmeli?

SAP2000 modelinde her taşıyıcı eleman önce iki ayrımdan geçer. Tek eksenli davranış baskınsa frame; iki boyutlu yayılı yük ya da düzlem içi/dışı eğilme baskınsa shell. Ayrımın somut kıstası, elemanın uzunluk-en oranıdır. Boy/en oranı 4–5 üzerindeyse frame teorisi (Euler-Bernoulli veya Timoshenko çubuk) sonucu doğru üretir. Bu oranın altına düşen elemanda iki boyutlu davranış vardır; çubuk yaklaşımı kayma ve düzlem içi etkileri yutar.

Karar pratikte şuna iner. 30×70 cm kesitli, 6 m açıklıklı bir kiriş açıklık/derinlik oranı 8.5, rahatlıkla frame. Buna karşılık 25 cm kalınlığında, 3.5 m uzunluğunda, 2.8 m yüksekliğinde bir perde duvarda yükseklik/genişlik oranı 0.8; burada kabuk eleman zorunlu. Türkiye'deki konut tipolojisinde sıkça karşılaşılan U-tipi asansör çekirdeği, dikdörtgen kanat perdeler ve betonarme döşemeler kabuk grubunda yer alır.

Bir tasarımcının dosyada en sık tökezlediği yer ise hibrit elemanlardır. Asansör çekirdeğine bağlanan bağ kirişi, tek başına frame mı, perde kabuğunun spandrel parçası mı? Veya temel kirişiyle radye birleştiği bölgede temelin yarısı frame, yarısı kabuk mu olmalı? Bu sorular yapı sisteminin idealize edilmesindeki birkaç saatlik düşünmeyi gerektirir; geçiş bölgelerinde rigid link veya constraint tanımları geliyor; CSI'ın SAP2000 ürün belgelerinde hibrit modelleme örnekleri yapısal tipolojiye göre sınıflanır.

Hangi Formülasyon Ne Zaman Doğru?

Kabuk seçildikten sonra dört formülasyon arasından karar verilir. Define > Section Properties > Area Sections menüsünde Type kutucuğunda görünen seçenekler şunlar:

• Shell-Thin: Kirchhoff plaka teorisine dayanır. Düzlem dışı kayma deformasyonunu sıfır kabul eder. Kalınlık/açıklık oranı 1/10 veya daha küçük olan ince elemanlarda doğru sonucu verir. Standart betonarme döşeme, normal kalınlıkta perde duvar bu kategoride.
• Shell-Thick: Mindlin-Reissner formülasyonunu kullanır, kayma deformasyonunu hesaba katar. Kalın temel plakları, mat foundation, kalın su deposu cidarı ve kalınlık/açıklık oranı 1/10 sınırını aşan elemanlarda devreye girer. Mesh distorsiyonuna ve büyük en/boy oranlarına thin-plate'ten daha hassas.
• Membrane: Yalnız düzlem içi normal ve kayma kuvvetlerini taşır; eğilme rijitliği sıfırdır. Diyafram modellemede veya yalnızca düzlem içi davranışın baskın olduğu kabuk çelik plakalarda kullanılır. Perde duvarda kullanılmaz çünkü düzlem dışı eğilmeyi atlatır.
• Layered: Thick-plate formülasyonu üzerine birden çok malzeme katmanı tanımlamaya izin verir. Nonlineer analiz, performansa dayalı tasarım, donatı katmanlarının ayrı modellenmesi gereken durumlarda. Yüksek hesap maliyeti taşır; rutin doğrusal bina analizinde gereksiz.

Section type seçildikten sonra kalınlık iki kez girilir: Membrane Thickness (düzlem içi rijitlik için) ve Bending Thickness (eğilme rijitliği için). Çoğu durumda ikisi aynı değer; ama nervürlü döşeme veya kaset döşeme gibi geometrik karmaşıklığı eşdeğer kalınlıkla temsil etmek isterseniz Bending Thickness değiştirilir. Burada Material Angle parametresi de ortotrop malzemeler için lokal eksen dönüşü tanımlar; izotrop betonda 0 bırakılır.

Mesh Yoğunluğu Sonucu Nasıl Değiştirir?

Bir kabuk eleman tek başına yalnız kendi düğümlerinde sonuç verir. Perdenin ortasındaki maksimum momenti veya döşemenin orta açıklığındaki çökmeyi okuyabilmek için iç düğüm gerekir; yani mesh. Yoğunluk ne kadar artarsa sonuç gerçeğe o kadar yakınsar, ama belirli bir noktadan sonra fark mühendislik anlamı taşımaz. Doğru aralık aşağıdaki gibidir:

1. Perde duvar: Kat yüksekliğince düşey 4–6 bölme, uzunluk yönünde her metre için en az 2 bölme. 3 m kat yüksekliği ve 4 m perde uzunluğu için 4×8 = 32 eleman tipik.
2. Betonarme döşeme: Her açıklığı 8–12 parçaya bölmek pratikte yeterli. Konsol uzantılarında 4–6 bölme yeterli. Kapı/pencere boşluğu çevresinde mesh sıklaştırılır.
3. Temel plağı: Kolon yükü gelen bölgelerde sıklık iki katına çıkar; uzak bölgelerde seyrekleşir. Tipik radye kenarı 0.5–1 m.
4. Süreksizlik noktaları: Kolon-perde birleşimi, kapı boşluğu köşesi, döşeme deliği kenarı — mesh çizgileri bu noktalardan geçmeli. Aksi takdirde yük transferi hatalı modellenir.

SAP2000'de otomatik meshe Assign > Area > Automatic Area Mesh menüsünden ulaşılır. Burada üç ana seçenek vardır: No Auto Meshing (varsayılan), Mesh Object Into ... (kenar başına sabit bölme sayısı) ve Mesh Area Into Objects Of Maximum Size (en uzun kenar metre cinsinden). Mat radye için Maximum Size 0.75 m iyi bir başlangıç değeri; perde için 0.5–0.8 m aralığı yeterli. Hareketli çizgi nesnelerinin kabuğu kestiği yerlerde (kolon eksenleri, perde dipleri) Mesh By "Intersections with Visible Frame Objects" seçeneği yük transferini güvence altına alır.

Yakınsama Testi Nasıl Yapılır?

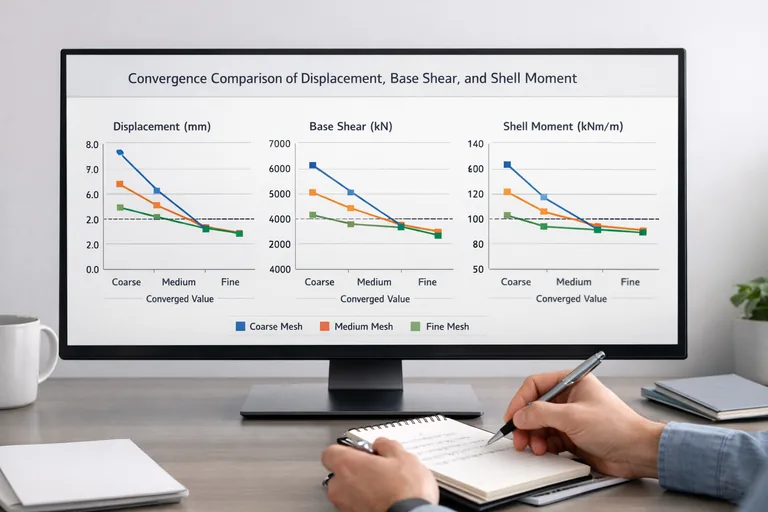

Mesh yoğunluğunu sezgisel olarak seçmek yerine yakınsama testi ile karar vermek profesyonel yaklaşımdır. Test üç adımdan oluşur:

1. Kaba mesh ile modeli koşturun. Örneğin perde için 2×4 = 8 eleman. Kritik noktalardaki (taban momenti, kat ötelenmesi, maksimum çekme gerilmesi) değerleri kaydedin.
2. Mesh yoğunluğunu iki katına çıkarın (4×8 = 32 eleman). Aynı değerleri tekrar okuyun.
3. Üçüncü kez ikiye katlayın (8×16 = 128 eleman). Üç sonuçlu seriyi tabloda karşılaştırın.

Eğer ikinci ve üçüncü adım arasındaki fark yüzde 5'in altına düştüyse mesh yakınsamıştır; ikinci adımdaki yoğunluk tasarım için yeterli. Fark hâlâ yüzde 10'un üzerindeyse mesh daha sıklaştırılır. CSI'ın iç testlerinde Q4-thin elemanın referans çözüme yüzde 5 daha rijit yakınsadığı, Q4-thick'in ise referansın biraz altında kaldığı raporlanır; bu da iki formülasyon arasında küçük ama tutarlı bir fark olduğunu gösterir. SAP2000 ile yapısal analiz yetkinliğini somut örneklerle pekiştirmek isteyenler için SAP2000 eğitimi programları yakınsama çalışmasını gerçek bir kat planı üzerinde adım adım gösterir.

Yakınsama testinin atlandığı durumlarda ortaya çıkan en sık problem, sahte ekonomik tasarımdır. Tek elemanlı perdede maksimum moment yapay olarak yumuşatılır, donatı 2×Φ16/15 cm gibi çıkar; aynı perde sıklaştırılmış meshle çözüldüğünde 2×Φ20/12.5 cm bulunur. İki çıktı arasındaki fark sahaya inmeden önce yakalanmazsa, deprem sonrası gerçek davranış model tahmininden uzaklaşır.

Aspect Ratio ve Eleman Şekli Kalitesi

Mesh sayısı kadar mesh şekli de önemlidir. CSI dokümantasyonunda eleman geometrisi için üç sınır verilir:

• En/boy oranı (aspect ratio): İdeal değer 1 yakını, kesinlikle 10'u aşmamalı. 4 ve üzeri elemanlarda thick-plate ve layered formülasyonu lokal moment dağılımını saptırır.
• Köşe açıları: Dörtgen elemanda iç açılar 45° ile 135° arasında olmalı; 180'e yaklaşan açı eleman dejenerasyonudur. Üçgen elemanda 60'a yakın olmak ideal.
• Normal eğriliği: Dörtgen elemanın dört köşesindeki normal vektörler arasındaki açı 30°'yi geçmemeli, en kötü senaryoda 45° sınırın üst eşiği.

Bu kurallar özellikle eğrisel yüzeyler (silo kabuğu, soğutma kulesi, kabuk çatı) modellenirken anlam kazanır. Dik planda kalan bina perdeleri ve düz döşemelerde otomatik mesh genelde uygun şekilli elemanlar üretir, ama Mesh Area Into Objects Of Maximum Size seçeneği aşırı uzun perde duvarda 1:5 oranlarına ulaşabilir; bu durumda hem yatay hem düşey kenarda manuel bölme sayısı tanımlamak şekil kontrolünü garanti eder.

Yük Aktarımı ve Mesh Süreksizliği

SAP2000'de iki ayrı kabuk eleman aynı düğümü paylaşmıyorsa, üzerlerine binen yük birbirine aktarılamaz. Bu durum özellikle döşeme-kiriş bağlantısında, döşeme deliği çevresinde ve farklı kalınlıkta iki perde birleştiğinde sessizce hataya yol açar. Programın çözüm hatası vermeden döndürdüğü ama içerikte yanlış olan model, kontrol mühendisinin masasında ortaya çıkar.

Süreksizliği önlemek için iki yöntem vardır:

Edge Constraint atama

Assign > Joint > Constraints > Edge constraint, kenarda bulunan ama düğümleri birbirine eşleşmemiş iki kabuk arasında yer değiştirme uyumunu zorlar. Mesh boyutu farkı olan iki bölge arasında zorunludur.

Otomatik mesh ile birleşik tanım

İki ayrı kabuğu Assign > Area > Automatic Area Mesh menüsünde "Mesh By" seçeneklerinden "Intersections with visible objects" ile birlikte meshlemek, ortak kenarlarda düğüm hizalamasını otomatik yapar. Bina ölçeğinde tüm modeli toplu seçip uygulamak pratiktir.

Türk yapı pratiğinde döşeme-perde birleşiminin sık atlanan yanı, perde ile döşeme arasında 5–10 cm kalınlık farkı oluşmasıdır. Bu fark düğümlerin offset edilmesi gerektiği anlamına gelir; aksi takdirde perde momenti yapay olarak düşük çıkar. Modify > Edit Areas > Move Joints veya Shell Insertion Point ayarı ile bu offset model genelinde kontrol edilir.

Section Cut ile Toplam Kuvvet Nasıl Okunur?

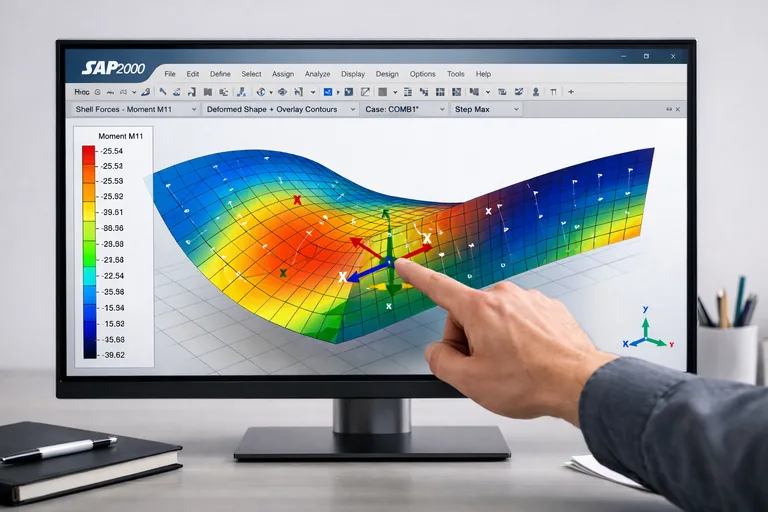

Mesh sıklaştırıldıkça SAP2000 her düğümde M11, M22, M12 (birim genişlik başına moment, kNm/m) ve F11, F22, F12 (eksenel ve düzlem içi kayma) raporlar. Bu birim değerler donatı hesabına doğrudan girer ama bütüncül bir kontrol için (perdenin taban momenti, döşemenin toplam kesme kuvveti) integralin alınması gerekir. Buraya kadar Section Cut işlevi devreye girer.

Define > Section Cuts menüsünden yeni bir kesit tanımlanır; perde için zemin kat seviyesinde yatay düzlemde, döşeme için kritik açıklık ortasında bir hat geçirilir. Section Cut, kesitten geçen tüm kabuk düğümlerinin kuvvetlerini integrate ederek tek bir P, V2, V3, T, M2, M3 raporu üretir. Bu çıktı doğrudan TBDY 2018 tasarım kontrolüne girer.

Section Cut tanımlarken iki uyarı önemli. Birincisi: kesit düzlemi mesh çizgileriyle çakıştığında integral hatasız çıkar; çakışmıyorsa SAP2000 ortalama interpolasyon yapar ve %2–5 fark görülebilir. İkincisi: pier veya spandrel etiketi gibi otomatik gruplama SAP2000'de ETABS'teki kadar gelişmiş değildir; perde için Section Cut manuel tanım çoğu zaman zorunlu.

Singularite Noktası ve Yerel Pikler

Kabuk modelinde mesh sıklaştırıldıkça bazı noktalarda moment veya gerilme değeri sonsuza doğru artıyor gibi görünür. Bu fiziksel bir gerçeklik değil, matematiksel bir artefakttır ve singularite (tekillik) olarak adlandırılır. Tipik olarak şu noktalarda görülür:

• Kolon-perde birleşiminin köşesinde (90° iç köşe)
• Kapı veya pencere boşluğunun keskin köşesinde
• Konsantre nokta yükünün uygulandığı düğümde
• Mesnet noktasında (özellikle ankastre)

Singularitenin etrafında 0.5–1.0 m'lik bir bölgenin ortalama değerini almak doğru pratiktir. Tasarımda bu yerel pikin değil, integral edilmiş bölgesel değerin esas alınması gerekir. Section Cut tam bu nedenle kullanışlıdır; pikin etrafından geçen bir kesitin entegre kuvveti, gerçek fiziksel davranışı yansıtır. Bazı dosyalarda mesh sıklaştırıldıkça donatı oranı sürekli artıyor görüntüsü, aslında bu singularite etkisinin yakalanmasından kaynaklanır.

Pratikte Sık Yapılan Sekiz Hata

Onlarca SAP2000 modelinin denetiminde gözlenen yaygın hatalar:

1. Perde duvarı tek frame ile modellemek (eğilme rijitliği yanlış çıkar).
2. Tek elemanlı perde mesh ile koşmak (yakınsama testi atlanmış).
3. Membrane formülasyonunu perde için seçmek (düzlem dışı eğilme kayıp).
4. Aspect ratio kontrolü yapmamak (uzun perde duvarda 1:8 oranlar oluşabilir).
5. Edge constraint atamadan farklı mesh boyutunda iki kabuğu birleştirmek.
6. Section Cut tanımlamadan birim moment değerlerinden direkt donatı çıkarmak.
7. Singularite pikinin etrafında ortalama almadan tasarıma yansıtmak.
8. Self-weight'i hem load pattern'da hem manuel area load olarak iki kez tanımlamak.

Modeli kurmak işin yarısı; sonucu doğru okumak diğer yarısı. Kabuk eleman seçimi ve mesh yoğunluğu, kontrol mühendisinin ekranında görünmeyen ama tasarımı doğrudan etkileyen iki karar olduğu için her projede bilinçli bir not düşmek gerekir — hangi mesh yoğunluğu seçildi, hangi yakınsama oranıyla durduruldu, hangi Section Cut hangi tasarıma temel oldu. Üç ay sonra dosyayı tekrar açan tasarımcının ya da kontrolün yaptığınızı yeniden inşa etmesi bu notlarla mümkün.
