ETABS'DE RİJİT DİYAFRAM VARSAYIMINI TEST ETMEK

ETABS rijit diyafram atanmış kat planı L şeklinde bina ve perde yerleşimi şeması

Yaygın bir yanılgı: "Betonarme döşeme zaten rijittir, ETABS otomatik rigid atıyor, üstüne düşünmeye gerek yok." Bu cümle bir mühendislik bürosunda kontrol mühendisinin kaşını çatmasına yeter. Çünkü bina L planlı ise, döşemede aydınlık boşluğu varsa veya perde yerleşimi tek tarafa toplanmışsa otomatik rigid varsayımı sessizce yanlış sonuç üretir. Yazılım hata vermez; tasarım modülü çalışır, çıktı raporları temiz görünür. Ama gerçek bina depremde modelden farklı davranır.

Diyafram tipi seçimi ETABS'de üç tıklık bir karardır ama altında ASCE 7-16 ile TBDY 2018'in örtüştüğü kalın bir mühendislik mantığı vardır. Rijit, yarı-rijit ve esnek diyafram tanımları ortak bir geometrik kritere dayanır: diyafram düzlem içi ötelenmesi ile düşey taşıyıcıların yatay ötelenmesi arasındaki oran. Yazılımın geliştirici ekibinin yayımladığı resmi ürün referansı bu varsayımların altyapısını belgeler; mühendisin işi modelinde hangi koşulun geçerli olduğunu bilinçli olarak seçmektir.

2X ÖTELENME KRİTERİ NEYİ SÖYLER?

ASCE 7-16 Madde 12.3.1.3 diyafram sınıflandırması için sayısal bir kapı koyar. Diyaframın düzlem içi maksimum ötelenmesi (Δdiaph) komşu çerçevelerin ortalama göreli kat ötelenmesinin (Δavg) iki katından büyükse diyafram esnektir; küçük veya eşit ise rijit idealize edilebilir. Aradaki her şey yarı-rijit olarak hesaba katılır. Bu kuralın kısa formu sektörde "2x drift" olarak geçer.

Aynı standart rijit diyafram için ek koşullar tanımlar: betonarme döşeme veya beton dolgulu çelik dek, ve diyafram açıklık/derinlik oranı en fazla 3. Yatay düzensizlik (L, T, U plan, yumuşak kat, vb.) bulunuyorsa rijit varsayımı yasaktır — yarı-rijit zorunludur. TBDY 2018'in burulma düzensizliği A1 ve A2 maddeleri bu uluslararası mantıkla aynı yere düşer; sayısal eşikler farklıdır ama varsayımın doğrulanmasını şart koşar.

Pratik soru: modelinde bu oranı nasıl ölçersin? Doğrudan ETABS sana "diyafram esnek mi rijit mi" demez. İki kez koşturursun. Birincide tüm katlara Rigid ata, ikincide aynı geometri ve kütleyle Semi-Rigid seç. Aynı yön ve katta göreli kat ötelenmelerini karşılaştır. Fark %10'un altındaysa rijit varsayımı emniyetlidir; %10-30 arası dikkat, %30 üstü yarı-rijit zorunlu.

MEMBRAN VE SHELL ARASINDA HANGİSİ SEÇİLMELİ?

ETABS yarı-rijit diyafram atama penceresi shell-thin ve membran döşeme seçenekleri karşılaştırması

Yarı-rijit diyafram seçimi tek başına işe yaramaz. Döşeme tipi buna eşlik etmeli. Define > Section Properties > Slab Sections altında üç temel seçenek görürsün:

  • Membrane: Sadece düzlem içi rijitlik taşır, eğilme rijitliği sıfır. Rijit diyafram varsayımıyla uyumludur. Membran döşeme + Semi-Rigid kombinasyonu seçilirse program döşemeye sıfır rijitlik atar, diyafram pratikte yok sayılır.
  • Shell-Thin: Hem membran hem plak davranışı içerir, Kirchhoff teorisine dayanır. Kesme deformasyonunu ihmal eder. Tipik döşeme kalınlıklarında (12-20 cm) doğru çalışır.
  • Shell-Thick: Shell-Thin'e kesme deformasyonu ekler. Mindlin-Reissner formülasyonu. Kalın temel plakları veya transfer döşemelerinde tercih edilir.

Yarı-rijit diyafram seçildiğinde döşeme mutlaka Shell-Thin veya Shell-Thick olmalı. Aksi halde program "diyafram esnektir" der ama döşemeye rijitlik atayamadığı için sonuçlar tutarsız çıkar. Bunu tespit etmenin en hızlı yolu, modal sonuçlarda periyotların ampirik tahminden iki üç kat uzun çıkmasıdır — modal analiz tablosu hatayı ele verir.

MESH KARARI VE OTOMATİK BÖLME

Shell döşeme yerleştirildiğinde program varsayılan olarak büyük tek bir alan görür. Anlamlı diyafram davranışı için mesh gereklidir. Assign > Shell > Floor Auto Mesh Options ekranında üç ana mod var:

  1. Default (Beams and Walls) — program kiriş ve perde geometrisine göre otomatik böler. Çoğu konut/ofis modeli için yeterli.
  2. Mesh at Beams Only — sadece kiriş hatlarında bölme. Kirişsiz döşemelerde mantıksız.
  3. Mesh Object into Maximum Size — kullanıcı tanımlı maksimum eleman boyutu (örn 1.0 m). Düzensiz planlarda elle kontrol için.

Pratik referans: yarı-rijit diyafram analizinde mesh boyutu döşeme açıklığının 1/8'ini aşmamalıdır. 6 metrelik bir kiriş açıklığında 0.75 m kenarlı kabuk elemanları sağlıklı sonuç verir. Mesh çok kaba olursa diyafram beklenenden rijit görünür; aşırı ince olursa hesap süresi katlanır, sonuç anlamlı şekilde değişmez. Türk konut piyasasında tipik 4-7 m kolon açıklığı için 0.5-1.0 m mesh bandı pratik standart.

PLAN GEOMETRİSİ HANGİ DURUMDA YARI-RİJİT İSTER?

ASCE 7-16 ve TBDY 2018 farklı dillerden aynı uyarıyı verir: belirli plan formlarında rijit varsayım otomatik geçersizdir. Tipik tehlike sinyalleri:

  • L, T, U, H, + planlar — girintinin plan boyutunun %25'ini aştığı durumda yarı-rijit zorunlu (TBDY Madde 3.6.2.3, A2 plan düzensizliği)
  • Döşemede büyük boşluk — aydınlık boşluğu kat alanının üçte birini geçiyorsa yarı-rijit
  • Açıklık/derinlik oranı 3'ten büyük — uzun ince planlar (örn 36m x 9m), diyafram açıklığı boyunca esner
  • İki bloğun zayıf bir geçişle birleştiği yapılar — Türk sitelerinde dilatasyonsuz "U" bloklar, otel kompleksleri
  • Çelik kompozit döşeme — beton dolgulu trapez sac, üst beton kalınlığı 6 cm altında ise diyafram tartışmalı

Türk konut yapımında en sık karşılaşılan tetik, ana cadde cephesine paralel uzun bir blokun arkasında dik kanat — L plan. Mimari kısıtlar bu formu doğal yapar. Kontrol mühendisi modelde rigid atanmış görüyorsa ilk sorduğu soru "yarı-rijit ile karşılaştırma yapıldı mı"dır. Yapılmadıysa kontrol başlamadan model geri döner.

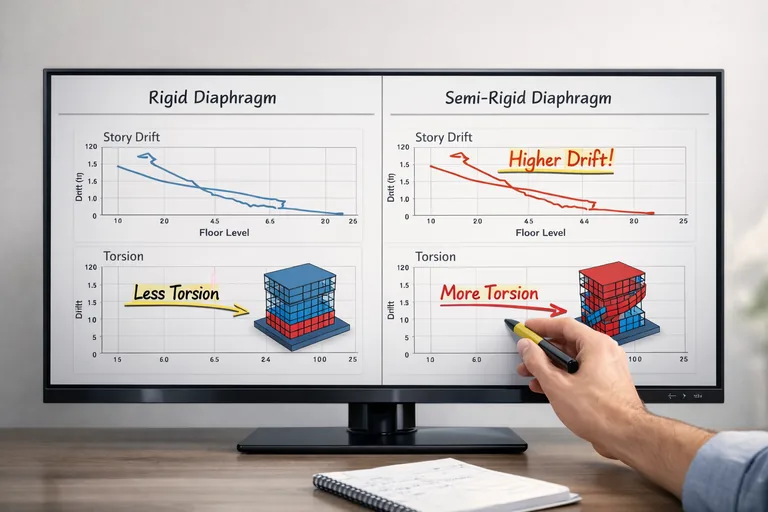

SAYISAL KARŞILAŞTIRMA — SOMUT BİR ÖRNEK

16 katlı bir betonarme konut bloğu düşün. Plan ölçüleri 28m x 18m, kuzeyde 9m girintili kanat. Beton C30/37, perde kalınlığı 30 cm, döşeme kalınlığı 16 cm. Aynı model rigid ve semi-rigid varsayımlarıyla iki kez koşturulduğunda 8. kat sonuçları:

ParametreRigid DiaphragmSemi-Rigid + Shell-ThinFark
T1 (s)1.621.78+%10
T2 (s)1.411.55+%10
Taban kesme Vx (kN)52404980-%5
L kanat ucu Δmax (mm)18.226.4+%45
ηbi (burulma katsayısı)1.181.340.16
Köşe kolon eksenel kuvvet farkı%3%17

Burada kritik sayı ηbi'nin 1.18'den 1.34'e fırlaması. Rijit modelde TBDY sınırı olan 1.2'nin altında kalan değer, gerçek davranışı yansıtan yarı-rijit modelde A1 düzensizliği eşiğini aşıyor. Aynı bina, aynı yönetmelik, aynı yük — sadece bir varsayım değişimi tasarım sınıfını değiştiriyor. Rijit modelle ilerleyen mühendis ek artırım katsayısını uygulamaz; yapı denetim aşamasında düzeltme zorunlu olur. Bu maliyet, başlangıçta beş dakikalık bir test koşusuyla önlenebilir.

MODAL TABLO NASIL TANIK OLARAK KULLANILIR?

Diyafram varsayımının doğrulamasında en hızlı tarayıcı modal periyot tablosudur. Display > Show Tables > ANALYSIS > Results > Modal Periods and Frequencies ile açılan listede iki modelin (rigid vs semi-rigid) ilk üç periyodu yan yana koyulur. Pratik karar matrisi:

  • Fark <%5 — rijit varsayımı güvenli, mesh ve döşeme tanımı yedek kontrol
  • Fark %5-15 — rijit kullanılabilir ama L kanat veya boşluk varsa yarı-rijit'e dön
  • Fark %15-30 — yarı-rijit zorunlu, plan ve diyafram süreksizliği kontrolü
  • Fark >%30 — modelleme hatası şüphesi; membran/shell karışıklığı, mesh eksikliği veya perde tanımı

İkinci adım kütle katılım dağılımı. Sum UX ve Sum UY her iki modelde de %95 üstüne çıkmalı. Yarı-rijit modelde sıklıkla daha fazla mod gerekir — Number of Modes değerini 3 × kat sayısından başlatıp eşik sağlanana kadar artır. Kütle katılımı tıkanıyorsa Mass Source'ta su deposu, asansör çekirdeği veya çatı ekipmanı atlanmış olabilir.

YAYGIN HATA ÖRÜNTÜLERİ VE TEŞHİS

Yapı mühendisi ETABS plan görünümünde diyafram atamasını kontrol ediyor masa üzerinde yapı projesi

Sahada karşılaşılan tipik diyafram hatalarının teşhis çizelgesi:

BelirtiOlası SebepDüzeltme
Yarı-rijitle T1 iki katına çıktıDöşeme membran kalmış, shell atanmamışDefine > Slab Sections > Shell-Thin'e geçiş
L kanatta köşe ötelenmesi 3-4x farkRijit varsayım plan asimetrisini görmezden geliyorSemi-Rigid + mesh refinement
ηbi rigid'de 1.15, semi-rigid'de 1.45Plan düzensizliği gerçek; rigid sayıyı maskeliyorA1 artırımı uygula, perde simetrisi gözden geçir
Sum UX kütle %85'te tıkanıyorMod sayısı yetersiz veya Mass Source eksikNumber of Modes artır; G + 0.30Q kontrol
Mesh aşırı, hesap saatlerce sürüyorMax element size çok küçük (örn 0.1 m)0.5-1.0 m bandına çek, kiriş hatlarına yakınsa
Aydınlık boşluğu çevresinde garip lokal modBoşluk kenarında yetersiz mesh, kolye kirişi eksikBoşluk kenarına ek mesh, kolye kirişi tanımı

Bu çizelgeyi bir kez gözden geçirip her sütununu kendi modelinde test eden mühendis, üçüncü modelde refleks kazanır. Diyafram tipi seçimi bir tıklama gibi görünür ama altındaki bilgi yapısı tasarım kalitesini doğrudan belirler. Yapısal analiz konusunda derinleşmek isteyenler için bir ETABS eğitimi bu kontrolleri gerçek model dosyaları üzerinden tekrarlı şekilde pekiştirir.

DOĞRULAMA İÇİN STANDART İŞ AKIŞI

Her yeni modelde uygulanabilir kısa bir doğrulama protokolü:

  1. Model bittikten sonra ilk koşu — tüm katlara Rigid ata, modal + statik koştur, periyot ve göreli kat ötelenmesini kaydet
  2. İkinci koşu — döşemeyi Shell-Thin'e çevir, diyaframı Semi-Rigid'e geçir, mesh otomatik bölme aktif, aynı yükler
  3. Karşılaştırma — T1, T2, T3 periyotları, Vx/Vy taban kesme, kritik kat ηbi ve ηki değerleri
  4. Karar — fark <%10 ve plan düzgün ise rigid ile devam, aksi halde semi-rigid ile tasarıma geç
  5. Rapor — kontrol mühendisine sunulan rapora iki koşunun karşılaştırma tablosu eklenir; varsayım gerekçesi belgelenir

Rijit diyafram varsayımı yanlış değildir; her yerde geçerli olduğunu varsaymak yanlıştır. Yazılım otomatik atayan tarafı sessizleştirir, mühendisin işi bu sessizliği kırıp sayıyı sorgulamaktır. Beş dakikalık bir test koşusunun bedeli, statik hesabı bir kez tekrar etmektir; alternatifi onaylanmış bir tasarımın inşaat aşamasında geri dönmesidir.
