ETABS’TE MODAL ANALİZ SONUÇLARINI YORUMLAMAK

ETABS’te modeli kurup analizi çalıştırmak çoğu zaman hızlıdır; asıl zor olan, çıkan modal analiz sonuçlarının “doğru mu?” sorusuna güvenle cevap vermektir. Çünkü periyotlar, mod şekilleri ve kütle katılım oranları yanlış okunursa, spektral analiz ve deprem tasarımı temelden hatalı bir yola girer.

Modal analiz; yapının dinamik karakterini özetler: hangi doğrultuda nasıl titreştiğini, hangi katların daha baskın hareket ettiğini ve sistemin rijitlik-kütle dengesini gösterir. Bu çıktıları yorumlamak; sadece tabloları incelemek değil, sonuçların fiziksel olarak anlamlı olup olmadığını kontrol etmektir. Burada amaç; model kabullerini doğrulamak ve tasarım kararlarını güvenilir dinamik veriye dayandırmaktır.

Bu makalede; ETABS’te modal analiz sonuçlarını yorumlamak için pratik bir çerçeve kuracak, sık yapılan hataları gösterecek ve raporlamayı standartlaştırmaya yönelik örnek şablonlar sunacağız. Konuyu uygulamalı derinleştirmek için ETABS eğitimi içeriğine de göz atabilirsin.

Modal analiz çıktılarının neyi temsil ettiğini netleştirmek

ETABS’te modal analiz çıktıları temel olarak üç grupta okunur: (1) periyot ve frekans, (2) mod şekilleri, (3) kütle katılım oranları. Bu üçlü, spektral analizde kullanılan dinamik yanıtın omurgasını oluşturur. Dolayısıyla bu veriler “rapor için” değil, model doğrulama için okunmalıdır.

İlk adım, modların hangi doğrultuda baskın olduğunu görmek ve beklenen davranışla kıyaslamaktır. Örneğin planı uzun olan bir binada, uzun doğrultudaki periyotun daha büyük çıkması çoğu zaman beklenir. Bu tür basit sezgiler, ilk kontrol filtresi gibi çalışır.

Periyot büyüklüğünü rijitlik-kütle sezgisiyle kıyaslamak

Periyot, kabaca rijitlik azaldıkça büyür; kütle arttıkça büyür. Eğer yapı beklenenden çok rijit görünüyorsa, rijit diyafram kabulleri, eleman rijitlikleri veya bağlantı idealizasyonu aşırı sertlik üretmiş olabilir. Tersi durumda, eksik elemanlar, yanlış kesit atamaları veya çatlama kabullerinin aşırı zayıflatması gündeme gelebilir.

Mod şekillerini kat bazında anlamlı davranışla eşleştirmek

Mod şekillerinde bazı katların “anlamsız” şekilde öne çıkması, diyafram süreksizliği, yanlış kütle dağılımı veya modelleme hatası sinyali olabilir. Özellikle bir ara katta yoğunlaşan salınım, o katın rijitlikte zayıf olduğunu gösterebilir. Bu tür sinyaller, deprem tasarımından önce mutlaka araştırılmalıdır.

Kütle kaynağını ve katılım oranlarını doğrulamak

Kütle kaynağı (mass source), modal analizde belirleyici girdidir. Kütle yanlış tanımlanırsa, periyotlar ve katılım oranları sistematik olarak sapar. Bu yüzden modal sonuçlara bakmadan önce, kütlenin hangi yüklerden ve hangi oranlarla geldiği açıkça doğrulanmalıdır.

Birikimli kütle katılımını doğrultu bazında takip etmek

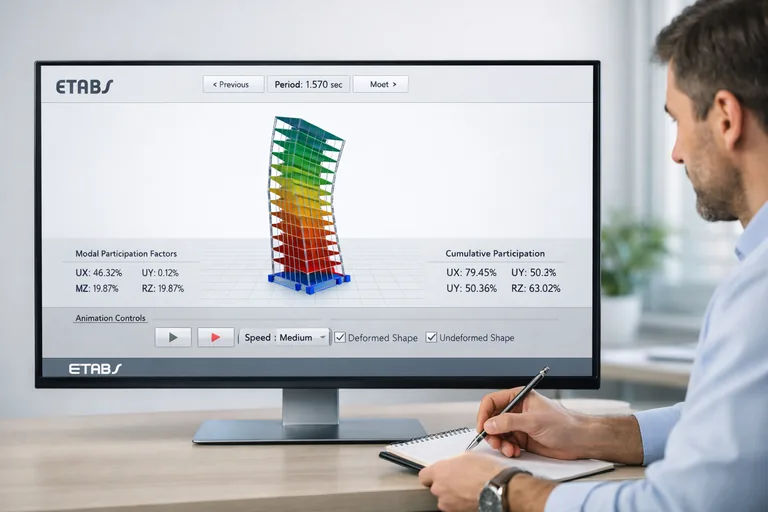

Her doğrultuda birikimli kütle katılımı belirli bir eşiği geçmelidir; aksi halde spektral analiz eksik modlarla çalışır. Bu eşik yönetmeliklere göre değişebilir; ancak yaklaşım aynıdır: mod sayısını, hedef kütle katılımına ulaşana kadar artırmak gerekir. Sadece “20 mod” gibi sabit bir sayı kullanmak, özellikle burulma etkisi belirgin yapılarda yetersiz kalabilir.

Burulma katılımını ayrı bir sinyal olarak okumak

Burulma modlarının erken çıkması ve yüksek katılım göstermesi, plan düzensizliği veya rijitlik asimetrisi sinyali olabilir. Burulma katılımı beklenenden yüksekse, perde yerleşimi, kütle merkezi-rijitlik merkezi mesafesi ve diyafram kabulleri yeniden gözden geçirilmelidir. Bu okuma, ileride oluşabilecek aşırı burulma taleplerini erken yakalamayı sağlar.

Mod sıralamasını ve baskın modları yönetmek

ETABS’te modlar, periyoda göre sıralanır; en büyük periyot genellikle ilk modlarda yer alır. Ancak “ilk mod X doğrultusudur” gibi bir beklenti her projede geçerli değildir. Bazı projelerde burulma modu araya girebilir veya rijitlik dağılımı nedeniyle Y doğrultusu öne çıkabilir. Burada kritik olan, baskın modların fiziksel olarak tutarlı olmasıdır.

Baskın X/Y modlarını işaretleyip rapor formatına sokmak

Raporlama için pratik bir yöntem; X, Y ve burulma baskın modları etiketlemektir. Bu etiketleme; daha sonra spektrum ölçekleme, mod birleştirme ve düzensizlik kontrollerinde netlik sağlar. Amaç, tablo kalabalığı içinde kaybolmadan, karar verilecek modları görünür kılmaktır.

Mod sayısını artırırken sonuçların stabil kalmasını izlemek

Mod sayısı artırıldığında periyotlar değişmez, sadece daha yüksek modlar eklenir. Eğer düşük modların periyodu veya katılımı dramatik değişiyorsa, analiz ayarları veya kütle kaynağı ile ilgili bir tutarsızlık olabilir. Bu durum, “model tekrar gözden geçirilmeli” sinyalidir.

Diyafram kabulleri ve sınır koşullarıyla sonuçları test etmek

Modal analiz sonuçları, diyafram kabulleri ve mesnetleme ile çok hassastır. Rijit diyafram, bazı projelerde doğru bir kabuldür; ancak büyük boşluklar, geniş konsollar veya düzensiz döşemelerde burulmayı ve periyotları yapay şekilde değiştirebilir. Bu yüzden modal sonuçları yorumlarken, diyafram ve sınır koşullarını test etmek gerekir.

Rijit ve yarı rijit diyafram senaryosu çalıştırmak

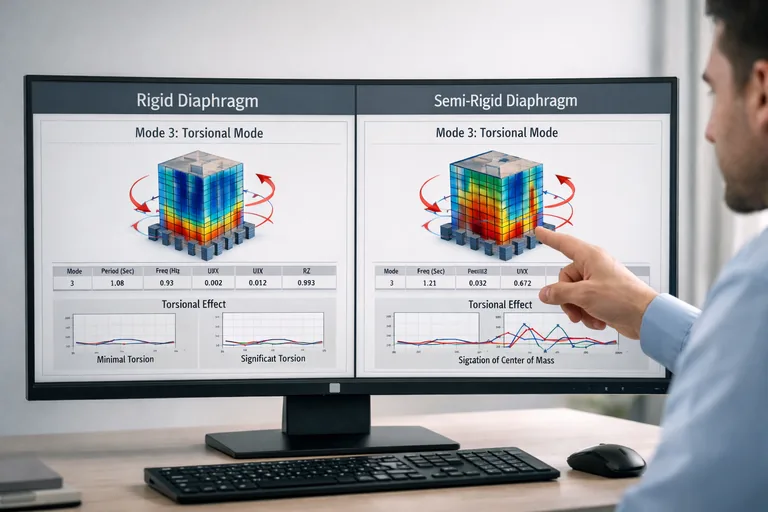

Kritik projelerde, rijit diyafram varsayımıyla bir koşu; yarı rijit veya bölünmüş diyaframla ikinci bir koşu almak değerli bir kontroldür. Amaç, her şeyi değiştirmek değil; modal sonuçların duyarlılığını görmek ve tasarım kararlarını etkileyen farkı ölçmektir. Bu senaryo yaklaşımı, belirsizliği yönetilebilir hale getirir.

Mesnetleme ve temel idealizasyonunu tutarlı kılmak

Temel idealizasyonu (ankastre, yaylı mesnet, kazık rijitliği gibi) periyotları belirgin şekilde etkileyebilir. Eğer temel esnekliği gerçekte önemliyse ama modelde ankastre kabul edilmişse, periyotlar düşük çıkabilir. Tersi durumda, aşırı yumuşak temel kabulu yapay uzun periyotlar üretebilir. Bu yüzden mesnetleme kabulleri proje gerçekliğiyle hizalanmalıdır.

Modal analizden spektral analize sağlıklı geçiş yapmak

Modal analiz sonuçları doğru yorumlanmadan spektral analiz kurmak, “yanlış temelin üstüne doğru bina yapmak” gibidir. Spektral analizde mod birleştirme (SRSS/CQC), ölçekleme ve taban kesme kontrolleri, modal veriye dayanır. Bu nedenle modal rapor, spektral raporun bir ön koşulu gibi düşünülmelidir.

Mod birleştirme yöntemi seçimini mod yakınlığıyla ilişkilendirmek

Yakın periyotlu modlar varsa, CQC yaklaşımı genellikle daha gerçekçi sonuç verir. SRSS, modların birbirinden yeterince uzak olduğu durumlarda iyi çalışır. Modal analizde mod periyotlarının birbirine yakın kümeler oluşturduğunu görüyorsan, mod birleştirme seçimini buna göre yapmak gerekir.

Taban kesme ve öteleme kontrollerini modal bulgularla bağlamak

Spektral sonuçlarda taban kesme beklenenden düşükse, bunun nedeni çoğu zaman kütle katılımının yetersizliği veya spektrum ölçekleme mantığıdır. Bu tür problemlerin kök nedeni, modal raporda görünür. Bu yüzden “sonuç neden düşük?” sorusu, önce modal katılım ve mod şekilleri üzerinden yanıtlanmalıdır.

Otomasyon ve kalite kontrol şablonlarıyla standardı kurmak

Kurumsal ekiplerde modal analiz yorumunu kişiye bağlı olmaktan çıkarmak için kontrol şablonları faydalıdır. Bu şablonlar; hangi modların raporlanacağı, hangi eşiklerin kontrol edileceği ve hangi durumlarda modelin revize edileceği gibi kuralları netleştirir.

Aşağıdaki liste, pratik bir modal analiz kalite kontrol akışı sunar:

• Kütle kaynağının yük ve oranlarla doğrulanması
• X, Y ve burulma için birikimli kütle katılımının kontrol edilmesi
• İlk birkaç modun fiziksel olarak anlamlı mod şekilleri üretmesi
• Diyafram ve mesnet kabullerinin senaryo ile test edilmesi
• Mod birleştirme yönteminin mod yakınlığına göre seçilmesi

Modal sonuç özeti için YAML rapor şablonu üretmek

project: ETB-MODAL-020
massSource:
  deadLoadsIncluded: true
  liveLoadFactor: 0.30
targets:
  cumulativeMassX: 0.90
  cumulativeMassY: 0.90
  cumulativeMassRZ: 0.70
dominantModes:
  xMode: 1
  yMode: 2
  torsionMode: 3
checks:
  diaphragmScenarioTested: true
  supportModelReviewed: true

Kurumsal panolar için JSON modal veri seti hazırlamak

{
  "projectCode": "ETB-MODAL-020",
  "modes": [
    { "mode": 1, "period_s": 1.42, "massX": 0.62, "massY": 0.05, "massRZ": 0.08 },
    { "mode": 2, "period_s": 1.19, "massX": 0.07, "massY": 0.58, "massRZ": 0.06 },
    { "mode": 3, "period_s": 0.98, "massX": 0.04, "massY": 0.06, "massRZ": 0.41 }
  ],
  "cumulative": { "massX": 0.92, "massY": 0.91, "massRZ": 0.74 }
}

Özetle; ETABS’te modal analiz sonuçlarını yorumlamak, periyotları tek başına okumak değil; kütle kaynağını doğrulamak, katılım oranlarını hedeflerle kıyaslamak, mod şekillerini fiziksel anlamla eşleştirmek ve diyafram/mesnet kabullerini test etmektir. Bu disiplin kurulduğunda, spektral analiz ve deprem tasarımı çok daha güvenilir hale gelir.
