TEKLA STRUCTURES'DA BOLTLAMA VE KAYNAK DETAYLARINI UYUMLU HALE GETİRMEK

Atölyenin ressamı saatler içinde aynı bağlantı için iki farklı imalat fişi açıyor: birinde M20 8.8 sınıfı 8 adet bolt, a4 köşe kaynağı; diğerinde M24 10.9 sınıfı 6 adet bolt, a6 köşe kaynağı. İkisi de Tekla Structures'tan üretilmiş paftalardan geliyor. Şantiye ekibi sahada birleşim plakasını monte etmeye geldiğinde delikler ile bolt çapları uyuşmuyor, parça geri çağrılıyor ve bir hafta gecikme tutanağa yazılıyor.

Bu sahne TS EN 1090 üretim sınıfı EXC2 belgesiyle çalışan Türk çelik konstrüksiyon atölyelerinde tahmin edilenden çok daha sık tekrar ediyor. Suçlu çoğunlukla modelci değil — bolt katalogu, weld type tanımı, standard component ayarı ve mark içeriği birbirinden bağımsız katmanlarda yönetilince çelik detay zincirinin bir halkası kopuyor. Bu disiplini sıfırdan kurmak isteyenler için Tekla Structures eğitimi bolt assembly tablosundan ISO 2553 weld sembolüne, AutoDefaults kuralından assembly drawing şablonuna kadar zinciri tek karar bütünü olarak işler.

BOLT CATALOG VE BOLT ASSEMBLY NEDEN AYNI DİLİ KONUŞMALI?

Tekla Structures'ta bir M20 boltu modele eklemek tek bir karar değil, iki ayrı katmanın eşleşmesidir. Bolt catalog'da her bolt elemanı tek tek tanımlıdır: bolt gövdesi, somun, rondela, pul. Her elemanın type (Bolt, Nut, Washer, Stud), standard (örneğin DIN 933, ISO 4017, EN 14399-4), diameter, length, thread length, weight, span size (anahtar açıklığı) ve washer tolerance alanları doldurulur. Bolt assembly tarafında ise hangi bolt gövdesinin hangi somun ve rondela ile birlikte kullanılacağı zincir olarak kurulur.

Bu iki katmanın sık görülen uyumsuzlukları net listelenebilir:

• Bolt assembly'de M20 × 60 mm tanımlı ama bolt catalog'da M20 için yalnızca 50 ve 70 mm uzunluklar girilmiş — component "uygun uzunluk yok" diye en yakın değere yuvarlıyor, kıvrım payı kayıyor
• EN 14399-4 (HV) yüksek mukavemetli bolt için DIN 6916 rondela gerekirken assembly'de DIN 125 standart rondela tanımlı kalmış — galvaniz iş paketinde sıkma momenti tutmuyor
• 10.9 sınıf bolt'a 8.8 sınıf somun zinciri kurulmuş — kaynakçı sertifikası ISO 9606 olan atölyede statik raporla uyumsuzluk denetiminde takılıyor
• Thread length değeri kısa kalmış, ek plaka kalınlığı geldiğinde diş sıkma bölgesinin altına düşüyor

Proje başında bolt catalog ve bolt assembly listesi statik proje ile eşleştirilir, sonra projenin tüm modelcileri bu standart üzerinde çalışır. Türkiye'deki çelik konstrüksiyon ofislerinde sık görülen bir hata, modelcinin kendi makinesindeki global katalogu kullanması — proje bittiğinde bir başka modelcinin makinesinde aynı bağlantı farklı bolt çağırır. Çözüm proje firma klasörü altında bolts.dat ve bolt_assemblies.dat dosyalarını tutmak ve XS_BOLT ortam değişkenini bu klasöre yönlendirmektir.

WELD TYPE VE SEMBOL NOTASYONU NASIL BAĞLANIR?

Tekla'da Steel sekmesinden weld komutu çağrıldığında 26 farklı weld type seçeneği gelir. Türk atölye pratiğinde en sık kullanılan birkaç tanesi şudur: type 10 fillet (köşe kaynağı), type 3 V-groove (V küt kaynak), type 4 bevel (eğik küt), type 11 plug (tıkaç), type 18-19 partial penetration (kısmi penetrasyonlu). Bu seçim modelin geometrik gerçeğini tanımlar — fiziksel kaynak hacmi nasıl modelde durur, hangi yüzey-yüzey ilişkisi kurulur.

Sembol katmanı ise farklı bir karar zinciridir. EN ISO 2553'e göre fillet weld a ön ekiyle tasarım boğaz kalınlığını, s penetrasyon boğaz kalınlığını, z bacak uzunluğunu gösterir. Tekla varsayılan olarak ISO standardına göre semboleri arrow tarafında üst çizgiye yerleştirir. AISC kuralına geçmek için XS_AISC_WELD_MARK gelişmiş seçeneği TRUE yapılır; bu durumda alt çizgi referansı devreye girer.

Saha kaynağı ile atölye kaynağının ayrışması özellikle Türk inşaat sahasında kritiktir — TS EN 1090-2 EXC3 sınıfında çalışan projelerde saha kaynağına özel kaynakçı ataması gerekir. Weld diyaloğunda Workshop / Site alanı Site seçildiğinde bayrak (flag) sembolü kaynak sembol satırının kesiştiği yere otomatik düşer. Bu otomasyonu kapatıp el ile bayrak çizmek hem zaman kaybıdır hem tutarsızlık kapısıdır.

STANDARD COMPONENT NEDEN DEFAULT BIRAKILMAZ?

Applications & Components katalogu Tekla'nın en güçlü tarafıdır ama aynı zamanda en sık hata kaynağıdır. Kolon-kiriş bağlantısı için en sık tercih edilen üç component'i ele alalım:

• End plate (101): İkincil kirişi başlık plakası ile birincil parçaya (kolon veya başka kiriş) bağlar. Plaka ikincil kirişe kaynaklanır, boltla birincile tutturulur. Bolt edge distance (kenar mesafesi), staggering pattern (kaydırma örüntüsü), notch konfigürasyonu (BCSA varsayılan 50 mm), gap (varsayılan 2 mm) gibi parametreleri ayrı ayrı kontrol etmek gerekir
• Welded tee (32): T-kesit ile bağlantı kurar — birincil parçaya kaynaklı, ikincil kirişe boltlu
• Shear tab (141, 146): Kayma sekmesi tek veya çift levha ile birincile kaynaklı, ikincil kirişin gövdesine boltlu — Türk endüstriyel yapılarda en sık tercih edilen kayma bağlantısıdır

Default değerler tehlikelidir çünkü Tekla'nın factory standard'ı çoğunlukla İskandinav veya Kuzey Amerika çelik pratiğine göre kalibre edilmiştir. Türkiye'deki bir projede default end plate (101) yerleştirildiğinde kenar mesafesi 1.5 × bolt çapı çıkabilir; oysa TS EN 1993-1-8 minimum 1.2 × d0 (delik çapı) şartı koyar ve bu projede 1.5 zaten emniyetli — ama Tekla'nın varsayılan plaka kalınlığı 10 mm ise statik raporda 14 mm görünen plaka için pafta yanlış çıkar.

Component diyaloğunda dolaşılacak sekmelerin sırası önemlidir: önce Parts sekmesinde plaka kalınlığı ve malzeme sınıfı (S235JR, S275JR, S355JR) statik proje ile eşleştirilir; sonra Bolts sekmesinde bolt assembly, hole tolerance (standart 2 mm, oval delik tipi gerekiyorsa açıkça seçilir) ve edge distance girilir; en son Welds sekmesinde köşe kaynak boyutu, site/workshop ayrımı tanımlanır. Picture sekmesi en başta açılır ama parametre değişimi sonrası mutlaka tekrar kontrol edilir — picture önizleme parametrelere göre güncellenir.

AUTODEFAULTS TEK TEK TIKLAMAYI NASIL ORTADAN KALDIRIR?

Bir endüstriyel çelik projede aynı kolon-kiriş bağlantısı 200-300 yerde tekrar edebilir. Her birini tıklayıp parametre kontrol etmek hem zaman kaybıdır hem hata kapısıdır. AutoDefaults rule set'leri tam burada devreye girer.

AutoDefaults kuralı bir component'in (örneğin end plate 101) belirli koşullar altında hangi parametre setini kullanacağını tanımlar. Tipik bir kural ağacı şöyle kurulur:

1. Birincil parça IPE 400 veya üstü ise plaka kalınlığı 20 mm, bolt M24 8.8
2. Birincil parça IPE 270-400 arasında ise plaka 15 mm, bolt M20 8.8
3. Birincil parça IPE 270 altında ise plaka 12 mm, bolt M16 8.8
4. Yük tipi moment connection olarak işaretliyse end plate stiffener (sertleştirme nervürü) eklenir
5. Yük tipi shear only ise stiffener kaldırılır, bolt sayısı 4'e düşer

AutoConnection bir adım ilerisidir — modelci kolon ve kirişi seçtiğinde, Tekla profil tipine, açıya ve yükleme türüne bakar, AutoDefaults kural setine uygun component'i otomatik kurar. 300 bağlantılı bir endüstriyel binada AutoConnection ile bu işlem yarım saatte biter; manuel kurulduğunda günler tutar ve tutarsızlık riski artar.

AutoDefaults dosyaları (.adf uzantılı) proje firma klasöründe saklanır. Bir projede oturmuş kural seti, sonraki projelerde firma standardı olarak yeniden kullanılabilir. Türk mühendislik bürolarında bu seviyeye gelmiş ofis sayısı düşük — çoğu ofis AutoConnection'a güvenmeyip elle bağlantı kurmaya devam ediyor; bu da aynı bağlantının modelci A ile modelci B arasında farklı parametre setleriyle çıkmasına yol açıyor.

MARK İÇERİĞİ BOLT İLE KAYNAK ARASINDA AYNI DÜZENİ KORUMALI

Mark (etiket) bir parçanın, bolt grubunun veya kaynağın çizim üzerindeki kimlik kartıdır. Drawing Properties > Mark ekranında element tipine göre içerik tanımlanır. Bu seviyede yapılan en yaygın hata, bolt etiketinin bir formatta, kaynak etiketinin başka bir formatta yazılmasıdır.

Türk atölye paftası geleneği için önerilen düzen şudur:

Mark contents diyaloğunda bolt için Bolt Count, Bolt Size, Bolt Length, Bolt Standard, Bolt Type alanları sırayla yerleştirilir. Weld için Size, Length, Workshop/Site, Type, Reference Standard alanları yerleştirilir. Bu içerik bir kez kurulduğunda firma genelinde tüm projelere yayılır ve modelci kim olursa olsun pafta aynı dili konuşur.

Bursa Demirtaş OSB'deki bir çelik atölyesinde gözlemlenen pratik vaka: aynı proje içinde dört farklı modelci çalışıyor, bolt etiketinde çap-uzunluk-sınıf sırası modelciye göre değişiyordu. Atölyenin paftadan iş emri açan operatör, sürekli "hangi sırada okuyacağım" sorusuyla durmak zorunda kaldığı için tek bir bağlantıda M20 × 70 yerine M20 × 60 sevk etti. Mark içeriği standartlaştırıldığında bu tip operatör hatası sıfıra düştü.

NUMBERING İLE REVİZYON DİSİPLİNİ

Çelik konstrüksiyon projelerinde revizyon kaçınılmazdır. Statik proje değişir, müşteri detay isteği gelir, saha şartı yeni geometri zorlar. Numbering Settings buradaki rotayı belirler — değişen parça yeni numara mı alacak yoksa eski numarayı mı koruyacak.

Kritik iki parametre:

• Compare to old: Numbering çalıştırıldığında her parçanın yeni geometrisi eski numarasıyla kayıtlı geometriyle karşılaştırılır. Eşleşme varsa eski numara korunur
• Take new number: Geometri değişirse yeni numara atanır; eski numara aynı parçanın geçmiş revizyonu olarak rezerve kalır

Yanlış kurulduğunda atölye sahaya eski revizyondan bir parça gönderir — sahadaki montajcı parçayı yerine geçirmeye çalışır, geometri uyuşmaz, parça geri çağrılır. Türk çelik konstrüksiyon firmalarının pek çoğunda numbering ayarı bir kez kurulduktan sonra hiç gözden geçirilmez; oysa her revizyon paketinde numbering raporunun açılması zorunludur. Drawings & Reports > Drawing List üzerinden Modified durumdaki çizimler taranır, hangi parçaların yeni numara aldığı tek tek kontrol edilir.

Pratik akış şu adımlarla ilerler: Numbering Settings > Modify günceldeki kurallar gözden geçirilir; Numbering Series proje için ayrı seri tanımlanır (örneğin kolonlar C1, C2, ...; kirişler B1, B2, ...); Numbering > Numbering Settings ile model yeniden numaralandırılır; Reports menüsünden Assembly List raporu üretilir ve revizyon onayına gönderilir. Sahaya çıkacak her assembly paketi bu raporla eşleşir.

ASSEMBLY DRAWING ŞABLONU BİR KEZ KURULUP SÜREKLİ KULLANILIR

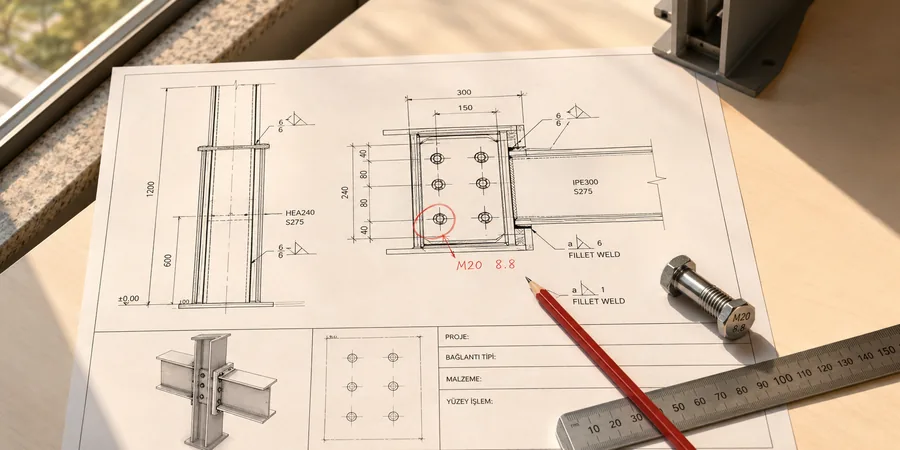

Tekla'da çizim üç tipte üretilir: GA (general arrangement), assembly (montaj) ve single part (tek parça). Bolt ve kaynak detayları en doğru biçimde assembly çizimde okunur çünkü assembly çoklu parçayı bir araya getirir ve atölye iş emrini temsil eder.

Pratik üretim akışı:

1. Numbering güncellenir — eski numaralı parça kalmamış olur
2. Drawings & Reports > Drawing List üzerinden seçili assembly'ler için Create Assembly Drawing çalıştırılır
3. Drawing Properties şablonu uygulanır (örneğin firma içi Steel_AssemblyDwg_S355_EXC2 adıyla saklanan)
4. View & Section Properties ile front, top, side için ölçek belirlenir — genelde 1:10 küçük assembly için, 1:20 büyük assembly için
5. Mark Properties içinde Bolt Mark ve Weld Mark sekmeleri ayrı ayrı kontrol edilir
6. Çizim Master Drawing Catalog'a saklanır, benzer geometride yeniden kullanılır

Çizim açıldıktan sonra eklenen manuel notlar ve ölçüler model güncellendiğinde frozen (donmuş) işaretiyle korunur. Bu davranış model değişikliğinin çizimi tamamen silip yeniden oluşturmasını engeller — paha biçilmez bir esnekliktir. Ama donmuş notların güncel olduğunu modelcinin gözle doğrulaması zorunludur; aksi halde eski not güncellenmemiş bir bağlantıyı temsil etmeye devam eder.

IFC İHRACINDA BOLT VE KAYNAK BİLGİSİ NASIL KORUNUR?

Model BIM koordinasyon ortamına (Solibri, Navisworks, BIMcollab) gönderildiğinde bolt ve kaynak bilgisinin IFC içinden eksiksiz çıkması beklenir. Tekla File > Export > IFC diyaloğunda nesne dönüşümünü iki ana modda yapar: Coordination View 2.0 ve Structural Reference View. Bolt ve kaynaklar Coordination View 2.0 altında IfcMechanicalFastener ve IfcFastener sınıflarına yazılır.

Pratikte gözlenen davranışlar:

• Bolt assembly tek parça olarak değil, bolt-nut-washer üçlüsü olarak ayrı geometrilerle çıkar — koordinasyon yazılımında parça sayısı şişer
• Kaynak nesnesi IFC2x3'te zayıf desteklenir; bilgilerin etiket olarak property set'e taşınması daha güvenlidir
• IFC4'e geçen projelerde IfcWeldedJoint tanımı destek kazanır ama koordinasyon yazılımı tarafında okunabilir mi ayrıca test edilir
• Mark numaraları property set olarak Tekla Assembly Position altına yazılır, koordinasyonda parçayı doğrudan eşleştirir

İhracattan önce Additional Property Sets dosyasıyla bolt sınıfı, kaynak kalınlığı, kaynakçı sertifikası ISO 9606 sınıfı, malzeme sertifikası gibi alanların IFC'ye eklendiği doğrulanır. Aksi halde Tekla içinde kusursuz duran bağlantı koordinasyon yazılımında çıplak geometriye dönüşür ve uyumsuzluk denetimini yapan kişi neye baktığını anlayamaz.

İMALAT ONAYI ÖNCESİ HANGİ DOĞRULAMALAR YAPILIR?

Bir bağlantı paketini imalat onayına göndermeden önce modelcinin geçmesi gereken kontrol kalemleri vardır. Bu liste atölyeye giden hatayı saha çıkmadan yakalar:

• Bolt ve plaka malzeme sınıfı statik raporla uyumlu mu? (S235JR ile 8.8 bolt mu, S355JR ile 10.9 bolt mu)
• Bolt edge distance TS EN 1993-1-8 minimum 1.2 × d0 kuralını sağlıyor mu
• Kaynak boyutu plaka kalınlığının 0.7 × t değerini aşmıyor mu (fillet için)
• Saha kaynağı bayrak sembolü ile işaretlenmiş mi
• EXC2 mi EXC3 mü, kaynakçı sertifikası gereken pozisyonlar mark'ta görünüyor mu
• Mark sırası bolt-kaynak-plaka için aynı şablona oturuyor mu
• Numbering güncel mi, Modified durumdaki çizim açık mı
• IFC export property set listesi onaylı mı
• Assembly drawing ölçeği görsel okumayı destekliyor mu (kalabalık 1:5'e, sade 1:20'ye)

Boltlama ve kaynak detayını uyumlu hâle getirmek, aslında bolt catalog, weld type tanımı, standard component ayarı, mark içeriği ve numbering disiplinini aynı standart altında birleştirmektir. Tek bir dialog değişikliği değil, ofisin çelik detaylandırma kültürüne yerleşmiş bir karardır. Türk çelik konstrüksiyon sektöründe TS EN 1090 üretim sınıfı sertifikasını korumak isteyen her atölye, modelden çıkan paftanın ilk seferde doğru olmasını talep eder — bu disiplin Tekla'da kuruluyor, atölyede değil. Trimble'ın ürün belgelerine erişim için Tekla Structures ürün sayfası başlangıç noktasıdır; mod kataloglarından AutoDefaults dosyalarına kadar zinciri bütün olarak tutan ekipler revizyon yangınlarından önce çıkar.
