TEKLA STRUCTURES NEDİR?

Bursa-Demirtaş OSB'sinde bir çelik konstrüksiyon atölyesinde sabah erken saat. CNC delgi makinesinin önünde bir parça yığını bekliyor — 400 mm boyunda HEA 240 profil. Operatör USB belleğini takıyor, listeden parçanın dosyasını çağırıyor; makine deliği, kesimi, işaretlemeyi otomatik yapıyor. Bu dosya elle yazılmadı; tasarım ofisindeki bir model dosyasından otomatik üretildi. Operatörün gördüğü tek şey atölye numarası: B-247. Makine geri kalanını biliyor. Tekla Structures'ın temel vaadi tam burada görünür — model dosyası fabrika tezgahına kadar kesintisiz akar.

Bu yazıda Trimble bünyesindeki Tekla Structures yazılımının ne olduğunu, çelik ve betonarme tarafında nasıl çalıştığını, atölye paftası ile birlikte NC dosyası, BOM listesi ve genel yerleşim (GA) çıktısının modelden nasıl türediğini, Trimble Connect ile bulut tarafına nasıl bağlandığını ve Türk fabrikasyon piyasasında niçin yaygın olduğunu uygulamacı gözüyle ele alıyoruz. Ürün tarafında resmi başvuru noktası olarak tekla.com ürün sayfası kullanılır.

CONSTRUCTIBLE BIM NEDEN MODELDEN ÜRETİME TEK YOLDUR?

Tekla Structures, üreticisinin "constructible BIM" olarak adlandırdığı yaklaşımı temel alır. Türkçe karşılığı yapılabilir/imal edilebilir modeldir: model sadece tasarım sunumu değil, atölyenin işleyeceği parça düzeyinde bilgiyi içerir. Bir kolon modelde yer aldığında onun profili, kalitesi, kotu, montaj numarası, atölye paftası, kesim koordinatları ve CNC dosyası aynı kayıttan üretilir.

Bu yaklaşım pratikte üç katmanı birleştirir:

• Tasarım katmanı: Statik proje müellifinin verdiği kesit ve geometri kararları model üzerinde uygulanır.
• Detaylandırma katmanı: Bağlantı plakaları, kaynak yolları, bulon grupları, gusseler model üzerinde parametrik olarak çözülür.
• Üretim katmanı: Atölye paftası, NC dosyası, malzeme listesi, montaj kılavuzu modelden otomatik üretilir.

Klasik 2D detaylandırma akışında bu üç katman ayrı dosyalardadır; biri değiştiğinde diğerleri elle güncellenir. Bir Tuzla tersanesinde 800 ton çelik detaylandırma yapan bir ofiste bu manuel akış haftalarca uzayan revizyonlar üretir. Tekla'nın ana iddiası, model tek kaynak (single source of truth) olduğu için revizyonun otomatik dağılmasıdır.

ÇELİK DETAYLANDIRMA NASIL İLERLER?

Yazılımın bilinen ana kullanım alanı çelik detaylandırmadır. Detaylandırıcı profili kataloğdan (HEA, HEB, IPE, UPN, kutu profil) seçer, modele yerleştirir; sonra elemanlar arasındaki bağlantıyı çözer. Türk çelik konstrüksiyon piyasasında en yaygın senaryolar şu projelerde görülür:

• Endüstri yapıları: Fabrika çatısı, depo, lojistik merkez — kafes makas çatı, kutu kesit kolon
• AVM ve havalimanı çelik çatıları: Geniş açıklıklı uzay kafes, üç boyutlu çelik strüktür
• Köprü ve viyadük üst yapıları: Çelik kompozit tabliye, kafes kiriş üst yapı
• Çelik kule ve direk: Enerji nakil hattı kulesi, rüzgar türbini direği
• Yüksek katlı bina çelik strüktürü: Plaza, ofis kulesi, hibrit yapı
• Stadyum çatı: Açık kafes makas, çekme halatlı membran çatı strüktürü

Çelik tarafının en güçlü özelliği bağlantı componentleridir. Bağlantı; kolona oturan kirişin alın plakası, bulonu, kaynağı, gusseyi içeren parametrik şablondur. Detaylandırıcı kolonu ve kirişi seçer, bağlantı numarasını (örneğin 141 — end plate moment bağlantısı, 116 — köşebentli kesme bağlantısı) çağırır, yazılım plaka kalınlığını, bulon çapını, kenar mesafesini şirket standardına göre yerleştirir.

Bağlantı componentlerinin gücü parametrik olmasıdır: M20 bulonu M24'e çıkardığınızda plaka kalınlığı, delik aralığı ve flanş genişliği otomatik güncellenir. Türk fabrikasyon atölyeleri bu componentleri zamanla şirket standardına kalibre eder; özelleştirilmiş bir custom component, projeden projeye taşınan kurumsal bilgi birikimine dönüşür.

BETONARME VE DONATI DETAYLANDIRMA

Çelik tarafı kadar bilinmese de yazılımın betonarme tarafı da güçlüdür. İki ana kullanım vardır:

• Yerinde dökme betonarme: Kolon, kiriş, perde, döşeme — donatı detaylandırması, etriye sıklığı, bindirme boyu ve donatı listesi modelden çıkar.
• Prekast (ön üretim) betonarme: Fabrikada üretilen kolon, kiriş, döşeme paneli, cephe paneli — kalıp paftası, ankraj plakası, kaldırma kancası dahil tüm detay model üzerinde çözülür.

Türkiye'de prefabrik betonarme yapı pazarı geniştir: lojistik depo, fabrika binası, AVM ve toplu konut alanında Türk prefabrik üreticileri yıllık yüksek hacim üretir. Bu firmaların atölyelerinde Tekla modelinden gelen kalıp paftası, donatı listesi ve ankraj kancası planı standart akışın bir parçasıdır. Bir prekast döşeme paneli modelde tanımlandığında, donatı çubuk listesi (BBS — Bar Bending Schedule), kalıp ölçüleri ve nakliye listesi otomatik üretilir.

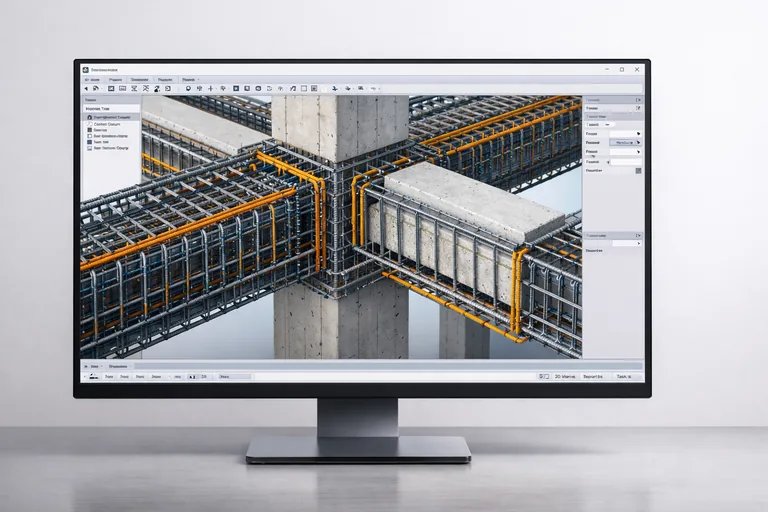

Donatı detaylandırması (rebar detailing) tarafında ise yazılım üç boyutlu donatı yerleştirme, çakışma kontrolü ve donatı listesi (BBS) çıkarma alanlarında öne çıkar. Köprü tabliyesi, perde, yüksek katlı kolon gibi yoğun donatılı elemanlarda 2D donatı çiziminin zorluğu — donatıların birbirine girmesi, pas payı çakışması — 3D modelde görsel olarak yakalanır.

FABRİKASYON ÇIKTILARI HANGİLERİDİR?

Yazılımın "modelden üretim" mantığının somut karşılığı üç tip çıktıdır:

1. NC dosyaları (DSTV formatı): CNC delgi, kesim ve testere makinelerine doğrudan gönderilen sayısal kontrol dosyaları. DSTV (Alman Çelik İmalatçıları Birliği) formatı, atölye makinesinden bağımsız neutral standarttır — bir makine değişse bile dosya çalışır. Tekla bu dosyaları her parça için ayrı üretir; atölye operatörü USB ile veya ağ üzerinden makineye yükler.
2. Atölye paftası ve GA çizimleri: Genel yerleşim (General Arrangement — GA) paftası, montaj paftası, tek parça paftası, betonarme dönüm paftası (cast unit drawing) ve toplu pafta (multi-drawing) ana çıktılardır. GA paftası akslar, kotlar, montaj numaralarını gösterir; saha montaj ekibi bunu pusula olarak kullanır.
3. Malzeme listesi (BOM — Bill of Materials): Profil, plaka, bulon, kaynak elektrodu, donatı çubuğu listeleri ton-metre-kg cinsinden çıkar. Satın alma birimi bu listeyle hurda payı dahil sipariş açar.

Türk fabrikasyon atölyeleri için NC dosyası üretimi özel önem taşır. TS-EN-1090 üretim sınıfı kapsamında EXC2, EXC3 ve EXC4 sertifikasyonu alan atölyeler, parça izlenebilirliğini sağlamak zorundadır. Tekla'dan üretilen NC dosyası ve etiketleme akışı, her parçanın hangi modelden, hangi proje numarasıyla, hangi montaj grubuna ait olduğunu numara üzerinden izlenebilir kılar. Bu durum hem TS-EN-1090 denetimi hem de sahaya gelen yanlış parçanın hızla geri izlenmesi için kritiktir.

NC dosyası üretmeden önce dikkat edilen iki husus: numaralandırma (numbering) tamamlanmış olmalı, kontur işaretleri (contour mark) ve nokta işaretleri (pop-mark) ayarları sabitlenmiş olmalıdır — sonradan yapılan değişiklik mevcut parça numaralarını kaydırır, atölyeye yanlış dosya gider.

TRIMBLE CONNECT İLE BULUT TARAFI

Yazılım son yıllarda yalnız başına çalışan bir CAD platformu olmaktan çıkıp Trimble ekosisteminin bir parçasına dönüştü. Trimble Connect bulut platformu, modelin proje ekipleri arasında paylaşılmasını sağlar.

Pratikte bu entegrasyon şu akışları üretir:

• Model yükleme: Tasarımcı, Tekla modelini doğrudan .tekla dosyası olarak buluta yükler; statik proje müellifi, mimari ofis ve şantiye ekibi tarayıcıdan açar.
• Referans model indirme: Mimari Revit modeli IFC olarak bulutta tutulur, Tekla detaylandırıcı referans model olarak çelik kolonun mimari duvarla çakışma kontrolünü yapar.
• NC dosya ve pafta paylaşımı: Atölye paftası, montaj paftası ve NC dosyaları parça objesine bağlı olarak yüklenir — atölye sahasında tablet üzerinden parçayı taradığında ilgili pafta açılır.

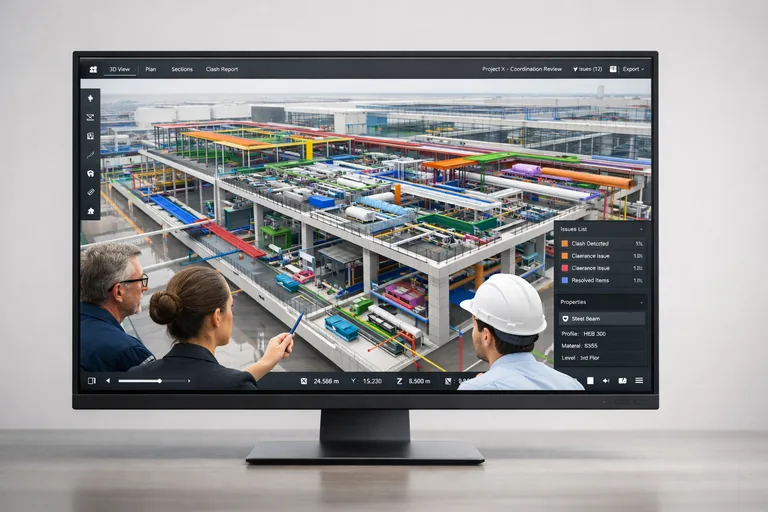

• BCF (BIM Collaboration Format) konuları: Mekanik tesisat ekibi çelik kirişle havalandırma kanalının çakıştığını fark ettiğinde BCF konusu açar; detaylandırıcı modelde noktayı görür, çözer.

Türk inşaat piyasasında büyük havalimanı, AVM ve enerji projelerinde bu tip bulut tabanlı koordinasyon iş akışı standartlaştı; özellikle ISO 19650 BIM standardına uyumlu çalışan müteahhitlik firmaları, yan sanayiden bu akışa uyum bekler.

IFC İLE DİSİPLİNLER ARASI VERİ NASIL AKAR?

BIM ekosistemi içinde Tekla'nın diğer yazılımlarla konuştuğu dil IFC'dir (Industry Foundation Classes). ISO 16739 standardıyla tanımlanan IFC, BIM yazılımları arasında objelerin geometri ve özelliklerini taşır.

Tipik bir Türk yüksek katlı proje akışı şöyle ilerler:

• Mimari model — Revit, ArchiCAD veya benzer bir yazılımda kurulur
• Statik analiz — SAP2000, ETABS, Robot Structural Analysis veya Tekla Structural Designer'da çözülür
• Çelik detaylandırma — Tekla Structures'ta tamamlanır
• Mekanik-elektrik (MEP) — Revit MEP veya başka MEP platformunda kurulur
• Koordinasyon — IFC üzerinden tüm modeller bir araya gelir, çakışma analizi yapılır

Tekla'dan IFC çıktısı Dosya > Aktar > IFC menüsünden alınır. Önemli ayarlar: IFC sürümü (IFC 2x3 yaygın, IFC4 yeni projelerde önerilir), base point (proje sıfır noktası), property set (hangi özelliklerin IFC'ye gömüleceği), seçim filtresi (tüm model veya seçili objeler).

Base point ayarı kritik bir noktadır: yanlış base point, koordineli modelin yüz metre yan kaymasına yol açar. Türk projelerinde TUREF (Türkiye Ulusal Referans Frame) koordinat sistemi veya proje yerel sıfırı kullanılabilir; ekip içinde standart önceden anlaşılmalıdır.

TÜRK ÇELİK VE PREFABRİK PİYASASINDA KULLANIM

Türkiye, son on yılda Avrupa'nın önemli çelik konstrüksiyon ihracatçılarından biri haline geldi. Marmara bölgesi (Tuzla, Gebze, Çerkezköy), Sakarya, Kocaeli, Kayseri sanayi bölgesi ve Konya çevresinde TS-EN-1090 sertifikalı çelik fabrikasyon atölyeleri yoğunlaştı. Bu atölyelerin önemli bir kısmı yurtdışı projelere parça üretiyor — Avrupa, Orta Doğu ve Afrika pazarlarına ihracat yapıyor.

İhracat çalışmasında yabancı ana müteahhit genellikle çelik detaylandırma dosyası olarak Tekla modelini ister. NC dosyası, atölye paftası ve montaj kılavuzu Tekla formatında talep edilir. Bu durum Türk yan sanayisinde yazılımın benimsenmesini hızlandırdı; özellikle 2000 ton üzeri büyük endüstriyel projelerde Tekla iş alma kriteri haline geldi.

İç piyasada ise yaygın kullanım alanları:

• Havalimanı çelik çatıları: Geniş açıklıklı uzay kafes, hibrit çelik-betonarme çatı strüktürü
• AVM ve toplu konut çelik strüktürü: Çelik moment çerçeve, çelik kafes makas çatı
• Endüstri yatırımları: Otomotiv ve beyaz eşya fabrikalarının yeni hat binaları, lojistik depo
• Prefabrik betonarme: Lojistik depo, fabrika binası, AVM betonarme strüktürü (Türk prefabrik üreticilerinin yıllık hacmi yüksek)
• Enerji yatırımları: Rüzgar türbini kulesi, doğalgaz çevrim santrali çelik yapıları

Türk üniversitelerinde — özellikle inşaat mühendisliği bölümlerinde — Tekla artık seçmeli ders veya uygulamalı seminer kapsamında ele alınıyor. Mesleki eğitimde MEB onaylı bazı kurslarda yazılım modülü açılıyor. Yine de saha pratiğine yakın kalibrasyon için bir Tekla Structures eğitimi ile başlangıç yapmak, custom component yazımı ve numaralandırma kalibrasyonu gibi alt katmanları öğretir.

DİĞER BIM YAZILIMLARINDAN FARKI NEDİR?

Türk pazarında en sık karşılaştırma Tekla ile Revit arasındadır; Avrupa pazarında ise Bentley AECOsim ve ProStructures gündeme gelir. Üç yazılımın da BIM platformu olduğu doğru ama detay seviyesi ve hedef kullanıcı farkı belirgindir:

• Tekla Structures: Çelik ve betonarme detaylandırma + fabrikasyon. NC dosyası, atölye paftası, BOM çıktısı güçlü. Yapısal disipline yoğun.
• Revit: Mimari ana platform; yapısal detaylandırma orta seviye. Çelik bağlantı tarafı Tekla'ya göre daha sınırlı, mimari koordinasyon güçlü.
• Bentley ProStructures: Avrupa altyapı projelerinde köprü ve viyadük tarafında yaygın; OpenBridge Designer ekosistemiyle entegre.

Pratik karar şu basit teste düşer: Proje çelik fabrikasyon detayı (NC, atölye paftası, BOM) istiyor mu? Cevap evet ise Tekla doğal seçim. Proje sadece mimari koordinasyon ve genel yerleşim istiyorsa Revit veya benzer mimari platform yeterli olur. Büyük projelerde iki yazılım birlikte çalışır: mimar Revit'te tasarım yapar, detaylandırıcı IFC ile Tekla'ya alır, fabrikasyon Tekla'da çıkar, IFC ile mimari ofise geri döner.

ÖĞRENME EĞRİSİ KİME UYGUNDUR?

Yazılımın öğrenme süresi konuya ve kullanıcı geçmişine göre değişir. Genel ölçekleme:

• Temel modelleme (1-2 hafta): Profil yerleştirme, basit bağlantı kurma, basit pafta üretimi
• Bağlantı componentleri (1 ay): Standart componentlerin parametrelerini sindirme, doğru component seçimi
• Custom component ve şirket standardı (3-6 ay): Şirket bağlantı kütüphanesi kurma, numaralandırma kalibrasyonu
• Proje yönetimi düzeyi (1 yıl): Sıfırdan büyük proje yönetme, IFC koordinasyon, NC çıktısı kalibrasyonu, atölye iletişimi

Doğal kullanıcı kitlesi: çelik konstrüksiyon firmalarının teknik kadrosu, prekast üreticilerinin detaylandırma ekipleri, statik proje ofislerinin çelik detay bölümü, BIM koordinasyon ekipleri ve büyük müteahhitlik firmalarının teknik ofisi. Yapı denetim ofisleri ve yazılı doküman üreten ekipler için yazılım fazla detaylıdır; o tarafta IFC viewer ile model okumak yeterli olur.

Bir mimari ofiste çelik detaylandırma sıfırdan kurulurken karşılaşılan en yaygın hata; AutoCAD reflekslerini taşımaktır. Tekla'da pafta elle çizilmez, boyut elle eklenmez, etiket elle yazılmaz — hepsi model üzerinden gelir. Bu zihniyet değişimi ilk birkaç hafta zorlayıcıdır; oturduğunda saatler kazanılır.
