TEKLA STRUCTURES’DA SHOP DRAWİNG ÜRETİM AKIŞINI YÖNETMEK

Çelik imalat ve montaj süreçlerinde en pahalı hata, “yanlış çizimin doğru hızla üretilmesi”dir. Tekla Structures’ta modeli doğru kurmak tek başına yetmez; shop drawing üretim akışını yönetmek, çizimlerin tutarlı, izlenebilir ve revizyona dayanıklı olmasını sağlar. Aksi halde atölye sahaya, saha da ofise sürekli soru taşır.

İyi yönetilen bir shop drawing akışı; numaralandırmayı standartlaştırmak, şablonları sabitlemek, çıktı setlerini otomatikleştirmek ve revizyonları kontrollü yayınlamakla mümkün olur. Bu yaklaşım, hem mühendislik ekibinin hızını artırır hem de kurumsal yazılım ekiplerinin PLM/ERP entegrasyonlarında veri tutarlılığını güçlendirir.

Bu makalede, Tekla Structures’da shop drawing üretim akışını uçtan uca ele alacak; setup, çizim üretimi, kontrol, revizyon, yayınlama ve arşivleme adımlarını pratik bir çerçeveyle anlatacağız.

Shop drawing üretim hedefini proje standardıyla tanımlamak ve hizalamak

Shop drawing üretim akışını yönetmek için ilk adım, “çıktıdan ne bekliyoruz” sorusunu netleştirmektir. Hangi çizimler üretilecek, kim kullanacak, hangi toleranslarla üretime gidecek, hangi dil ve ölçü birimiyle yayınlanacak? Bu sorular cevaplanmadan yapılan çizim üretimi, revizyonlarda kırılgan hale gelir.

Projeye özel standartlar; başlık bloğu, pafta kodu, revizyon formatı, kaynak sembolleri, delik tablosu ve parça listesi gibi alanları içerir. Bu standartlar modelin içine değil, çizim şablonlarına ve çizim ayarlarına taşınmalıdır. Böylece model revize olsa bile çizim standardı korunur.

Çizim türlerini sınıflandırmak ve kapsamı netleştirmek

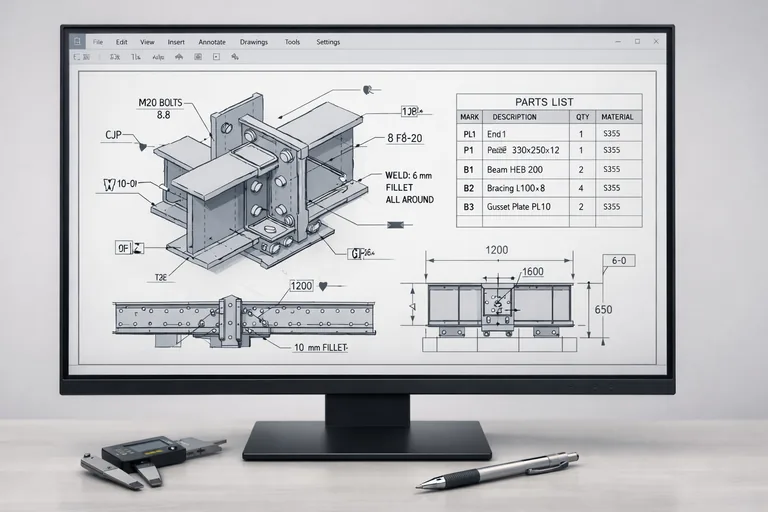

Tipik sınıflandırma; genel yerleşim (GA), montaj (assembly), parça (single part) ve detay çizimleridir. Her türün içeriği farklıdır: montaj çizimi kaynak, cıvata ve montaj yönü isterken, parça çizimi ölçü ve delik detayında derinleşir. Bu farkları netleştirmek, üretim hattında belirsizliği azaltır.

Pafta kodu ve revizyon dilini standardize etmek ve yönetmek

Pafta kodu; disiplin, bölge, blok, seviye ve eleman tipini taşıyacak şekilde kurgulanabilir. Revizyon dilinde ise tarih mi, sıra mı, harf mi kullanılacağı belirlenmelidir. Örneğin R00/R01 gibi sıra tabanlı yaklaşım, otomasyon senaryolarında daha rahat yönetilir ve raporlamaya uygundur.

Numaralandırmayı model disiplinine bağlamak ve tutarlı kılmak

Tekla’da çizimlerin belkemiği numaralandırmadır. Numaralandırma bozulursa, parça markaları değişir; çizimler geçersizleşir ve atölye yeniden iş başlar. Bu yüzden numaralandırmayı “sonradan düzeltilen bir işlem” değil, modelleme disiplininin bir parçası olarak ele almak gerekir.

Numaralandırmayı etkileyen unsurlar; profil, malzeme, finish, delik/slot bilgisi, kesim açıları, kaynaklar, cıvata grupları ve konum toleranslarıdır. Ekip içinde hangi parametrelerin “aynı parça” sayılacağını belirlemek, markaların stabil kalmasını sağlar.

Parça ve montaj markalarını kural setiyle sabitlemek ve sürdürmek

Marka formatında, proje kodu ve eleman tipini içeren kısa bir şema kullanılabilir. Örneğin montaj markasında A-XXXX, parça markasında P-XXXX gibi bir ayrım; atölyede okuma hızını artırır. Bu şema, raporlar ve etiketleme çıktılarıyla uyumlu olmalıdır.

Numaralandırma kilidi ve değişiklik eşiğini tanımlamak ve uygulamak

Projelerde sık revizyon olur; ancak her revizyonda tüm markaların değişmesi istenmez. “Değişiklik eşiği” yaklaşımıyla, küçük güncellemelerde markaların stabil kalması hedeflenir. Bu; modelleme kuralları, parça özellik yönetimi ve kontrollü numaralandırma akışıyla desteklenmelidir.

// Örnek: Parça markası şeması ve yayın kuralları (temsili)
// Amaç: Markayı proje standardına bağlayarak izlenebilir kılmak

MARK_RULES:
  assembly_prefix = "A"
  part_prefix     = "P"
  numbering_start = 1000
  revision_format = "R%02d"   // R00, R01, R02...
  sheet_code      = "{PROJECT}-{ZONE}-{TYPE}-{MARK}-{REV}"

PUBLISH_CONSTRAINTS:
  freeze_marks_after = "IFC_ISSUE_01"
  allow_mark_change_only_if = ["profile_change", "material_change", "hole_pattern_change"]

Çizim şablonlarını ve ayarlarını merkezileştirmek ve kontrol etmek

Shop drawing üretim akışının hızını en çok etkileyen konu, çizim ayarlarının ve şablonların merkezileştirilmesidir. Farklı bilgisayarlarda farklı şablonlar kullanıldığında, aynı montaj için farklı paftalar üretilir ve kalite kontrol yükü artar. Bu nedenle, şablon yönetimi tek bir kaynak üzerinden yürütülmelidir.

Başlık bloğu, notlar, ölçülendirme tercihleri, görünüş yerleşimi, parça listesi formatı ve tolerans metinleri; şablon düzeyinde standardize edilmelidir. Modeldeki “user-defined attributes” alanları da başlık bloğuna güvenilir şekilde beslenmelidir.

Başlık bloğunu UDA alanlarıyla beslemek ve otomatikleştirmek

Proje adı, müşteri, onaylayan, kontrol eden, çizim tarihi, revizyon notu gibi alanlar manuel yazıldığında hata kaçınılmazdır. UDA alanlarıyla bu bilgileri modelden veya çizim özelliklerinden çekmek, hem hız hem tutarlılık sağlar. Kurumsal süreçlerde bu alanlar PLM/ERP kayıtlarıyla da eşleştirilebilir.

Görünüş yerleşimini standartlaştırmak ve çizimi okunur kılmak

Shop drawing’de okunabilirlik; doğru ölçek, doğru görünüş ve doğru detayla sağlanır. Çok kalabalık pafta, atölyede hata üretir. Bu yüzden ana görünüş, kesit ve detay görünüşleri için şablon bazlı yerleşim kurgulamak; her çizimde aynı “göz alışkanlığını” korur.

Üretim setlerini paketlemek ve yayın sürecini hızlandırmak

Çizimleri tek tek üretmek yerine, üretim setleri (drawing sets) mantığıyla paketlemek zaman kazandırır. Örneğin “Bölge A montaj çizimleri”, “Bölge A parça çizimleri”, “İmalat listeleri” gibi setler; hem üretimi hem yayınlamayı sistematik hale getirir.

Bu noktada amaç; doğru filtrelerle doğru çizimleri seçmek, çıktı formatını standardize etmek ve arşiv yapısını otomatik üretmektir. PDF üretimi, DWG export ve rapor çıktıları aynı yayın paketi içinde birleştirilebilir.

Çizim listesi filtreleriyle kapsamı seçmek ve yönetmek

Filtreleme; bölge, faz, montaj tipi, malzeme sınıfı veya üretim hattı gibi kriterlere göre yapılabilir. Böylece aynı anda çok büyük bir havuzu üretmeye çalışmak yerine, kontrollü partiler halinde yayın yapılır. Bu yaklaşım, revizyon yönetimini de kolaylaştırır.

Çıktı klasör yapısını standartlaştırmak ve otomatik üretmek

Standart klasör yapısı, arşiv ve saha kullanımında büyük fark yaratır. Örneğin /PDF/GA, /PDF/ASSEMBLY, /PDF/PART, /DWG, /REPORTS gibi bir şema; herkesin aynı dosyayı aynı yerde bulmasını sağlar. Bu yapı, pafta kodu standardıyla birleştiğinde arama ihtiyacı azalır.

# Örnek: Yayın paketi klasör şeması ve isimlendirme (temsili)
# Amaç: Set bazlı yayın ile izlenebilir arşiv oluşturmak

PUBLISH_PACKAGE = {
  "root": "ISSUE_02",
  "folders": [
    "PDF/GA",
    "PDF/ASSEMBLY",
    "PDF/SINGLE_PART",
    "DWG",
    "REPORTS/BOM",
    "REPORTS/NC"
  ],
  "naming": "{PROJECT}_{ZONE}_{DRAWINGTYPE}_{MARK}_{REV}.pdf",
  "export": ["PDF", "DWG"],
  "reports": ["BOM", "BoltList", "WeldList", "NC1"]
}

Revizyon ve değişiklik izini yönetmek ve denetlenebilir kılmak

Shop drawing akışında en çok sorun çıkaran konu revizyondur. “Hangi pafta güncellendi, hangi detay değişti, atölye hangi versiyonla çalışıyor” soruları net değilse, üretim hatası kaçınılmaz olur. Bu yüzden revizyon yönetimini çizim üretiminden ayrı bir süreç olarak ele almak gerekir.

Revizyon yönetiminde iki temel hedef vardır: doğru revizyonun doğru kişiye ulaşması ve eski revizyonun kullanımının engellenmesi. Bunun için revizyon notları, yayın kayıtları ve onay süreçleri entegre düşünülmelidir.

Revizyon notlarını pafta üstünde görünür kılmak ve sürdürmek

Revizyon notu, sadece “güncellendi” demek değildir; değişikliğin kapsamını kısa ve net anlatmalıdır. Örneğin “A-1342 kaynak detayı güncellendi, plaka kalınlığı 10→12” gibi açıklamalar; atölyenin hızlı reaksiyon vermesini sağlar. Revizyon notları, yayın paketiyle birlikte arşivlenmelidir.

Yayın kaydını referans numarasıyla bağlamak ve takip etmek

Her yayın paketi bir referans numarasıyla (IFC/Issue No) takip edilmelidir. Bu referans; çizim seti, raporlar ve onay belgeleriyle aynı kimliği taşırsa, denetim izi güçlenir. Kurumsal yazılım ekipleri için bu yaklaşım, doküman yönetim sistemine entegrasyonu kolaylaştırır.

Kalite kontrol akışını kontrol listesiyle kurmak ve standardize etmek

Shop drawing üretim akışını yönetmek, kalite kontrol olmadan tamamlanmış sayılmaz. Kalite kontrol; ölçü tutarlılığı, delik merkezleri, cıvata sınıfı, kaynak sembolleri, parça listesi ve revizyon bilgisini kapsar. Bu kontrollerin “kişiye bağlı” kalması, projeler arasında kalite dalgalanması yaratır.

İki aşamalı kontrol süreciyle hatayı erken yakalamak ve azaltmak

Birinci aşama, üretimi yapan kişinin kendi kontrolüdür: çizim ayarları, görünüşler, ölçülendirme ve liste tutarlılığı. İkinci aşama, bağımsız kontrol eden kişinin kontrolüdür: kritik ölçüler, birleşim detayları ve revizyon kapsamı. Bu iki aşama, yayın öncesi hatayı ciddi ölçüde düşürür.

Kontrol maddelerini maddeler halinde tanımlamak ve uygulamak

Aşağıdaki kontrol listesi, sahada en çok geri dönüş alan kalemleri hedefler. İster manuel, ister DMS üzerinden iş akışıyla uygulansın; aynı disiplinle yürütülmesi önemlidir.

• Montaj ve parça markalarının numaralandırma standardına uyumunu kontrol etmek
• Delik çapı, delik adedi ve delik aralıklarını çizim ve model arasında doğrulamak
• Cıvata sınıfı ve montaj yönünü paftada açık göstermek
• Kaynak sembollerini ve kaynak boylarını standart notlarla uyumlu tutmak
• Parça listesi ve ağırlık toplamlarını raporlarla karşılaştırmak
• Revizyon tablosunda değişiklik kapsamını kısa ve net ifade etmek

Kurumsal süreçlere entegrasyon yaklaşımını kurgulamak ve ölçeklemek

Shop drawing akışının kurumsal ölçekte yönetilmesi, sadece Tekla içinde kalmaz. DMS, PLM, ERP ve üretim planlama sistemleri; yayın paketlerinin referans numarasıyla eşleştirilmesini ister. Bu nedenle çizim üretiminde kullanılan kimlikler ve klasör yapısı, entegrasyon gereksinimlerine göre tasarlanmalıdır.

Özellikle karar vericiler için kritik olan konu; “hangi pafta hangi üretim emrine bağlandı, hangi revizyonla üretildi, teslimat hangi versiyona göre yapıldı” sorularına tek kaynaktan cevap alabilmektir. Bu yaklaşımı güçlendirmek için Tekla Structures eğitimi içeriğinde yer alan şablon, numaralandırma ve raporlama başlıkları iyi bir temel sağlar.

Doküman yönetiminde tekil kimlik kullanmak ve izlenebilir kılmak

Tekil kimlik; pafta kodu + revizyon + yayın referansı birleşimiyle oluşturulabilir. Bu kimlik, hem dosya adında hem de DMS kayıtlarında aynı biçimde tutulduğunda, arama ve denetim kolaylaşır. Böylece atölye, sahada yanlış pafta kullanım riskini azaltır.

Sonuç: Tekla Structures’da shop drawing üretim akışını yönetmek; numaralandırmayı stabil tutmak, şablonları merkezileştirmek, set bazlı yayın yapmak, revizyon izini netleştirmek ve kalite kontrolü standardize etmekle mümkün olur. Bu disiplin, üretim hatalarını azaltır, iletişim yükünü düşürür ve proje teslimini hızlandırır.
