TEKLA STRUCTURES'DA ÇELİK BAĞLANTI MODELLEME STANDARTLARI

Yapısal mühendis, depo projesinin çapraz şemasını "HSS 102x6, gusset plaka 12 mm, kaynaklı" notuyla teslim etti. Modelci System Components içinden "Tube Gusset (20)" bileşenini yerleştirdi, default parametrelerle bıraktı; kaynak köşesi 6 mm geldi. Aynı bağlantı atölyede üretildikten sonra şantiye amiri uyarınca yeniden ölçüldü: gusset alın açısı çapraz çubuğun work point'ine 35 mm kaçıktı, eksantrik moment doğmuş, prosedür yenilenmesi gerekmişti. Sorun bileşen seçiminde değil, çapraz bağlantısının karar ağacının modelden önce kurulmamış olmasındaydı.

Tekla Structures'ta bir bağlantı componenti tıklandığında plaka, bulon, kaynak ve geometri tek seferde üretilir; bu hız çoğu durumda nimet, bazı durumlarda tuzak. Aynı projede moment, shear, brace, splice ve base plate tipleri yan yana çalışırken modelcinin her tipoloji için "hangi component, hangi work point, hangi standart, ne zaman custom" sorularını önceden cevaplaması gerekir. Aksi halde fabrika çıkışlı parça ile montaj sahası birbirine uymaz.

BAĞLANTI TİPOLOJİSİ NASIL AYIRT EDİLİR?

Tekla içinde "connection" kavramı tek bir nesne değil, beş ayrı davranış sınıfını kapsar. Karıştırıldığında modelin parametre kütüphanesi bozulur. Sınıfları kabaca şöyle ayırt etmek gerekir:

• Moment connection: Kiriş-kolon arası eğilme momenti aktarımı, alın levhalı veya kaynaklı tam moment.
• Shear (simple) connection: Sadece kesme aktarımı, fin plate, double angle, seated beam tipi.
• Bracing connection: Çapraz çubuk + gusset plaka, eksenel yük taşır, çoğunlukla çekmeye çalışır.
• Splice connection: Kolon eki veya kiriş eki, eksenel + moment aktarımı, sahada kurulur.
• Base plate connection: Mesnet plakası + ankraj çubuğu, temele basınç aktarımı.

Tipoloji ayrımı yapılmadan bir component yerleştirildiğinde Tekla'nın AutoDefault sistemi varsayılan profili öne çıkarır. Varsayılan profil ABD ya da İskandinav pratiğinden gelir; Türk yapı projesinde TS-EN 1993 + ÇYTHYE (Çelik Yapıların Tasarım, Hesap ve Yapımına Dair Esaslar) referansları geçerlidir. Standart belgesinde her tipoloji için izin verilen component numarası ve kabul kriteri (eksantrisite toleransı, plaka kalınlık minimumu, kaynak boy oranı) yazılı olmalıdır.

SYSTEM COMPONENT İLE CUSTOM COMPONENT SINIRI

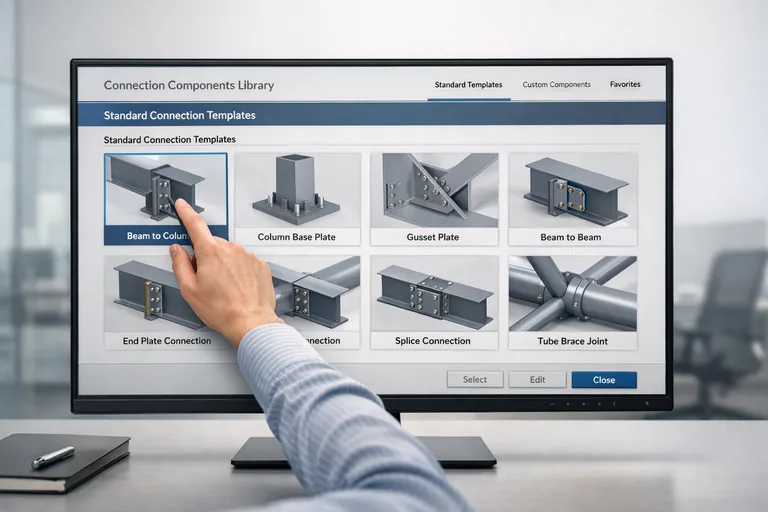

Tekla'nın Applications & Components kataloğunda numarayla erişilen yerleşik bileşenlere System Component denir. Yüzlerce numara olmasına rağmen her ofis projesinde kullanılan setin 10-15 numarayı geçmediği görülür. Sıkça rastlananlar arasında Tube Gusset (20), Bolted Gusset (11), End Plate (27), Two Sided Clip Angle (116), Stiffened Base Plate (1042) sayılabilir. Aralarında karar verirken konfigürasyon zinciri kurulması doğru bağlantı seçiminin anahtarıdır; konuya bütünüyle hakim olmak için kapsamlı bir çelik detaylandırma eğitimi ile el alışkanlığı kazanmak en doğru yol.

Sınır şu noktada belirir: System Component, parametrik sınırı içindeki geometriyi temiz kurar; sınırı aşan durumda "configuration failed" mesajıyla geri döner ya da daha kötüsü, sessizce yanlış geometri üretir. Çapraz bağlantısında work point eksantrisitesi 25-30 mm'yi aşıyorsa, kolon profili HEA değil custom-built up profilse veya çapraz çubuğun açısı 30°-60° standart bandının dışındaysa Custom Component yazmak gerekir.

Custom component ne zaman gerçekten gerekli

1. Eğik kolon veya offset eksenli kiriş geliyorsa — System Component genelde tutmaz.
2. Aynı tip bağlantı projede 50+ kez tekrarlanacaksa — proje-özel custom hız kazandırır.
3. Atipik plaka kesimi (HSS borunun ucuna eğik kesim ve T-stub kaynağı) gerekiyorsa.
4. İmalatçı şartnamesi standart componentin üretmediği bir detay istiyorsa (örn. takviye dilim yerleşimi).
5. Çok parçalı bir mesnet düzeni (ankraj kalıbı + şim plakası + grout kanalı) tek aksiyonla modellenmek isteniyorsa.

Karşı kural da önemli: tek seferlik atipik durum için custom yazmak pahalı bir karar. O bağlantıyı Manual Detail moduyla elle modellemek, custom geliştirmekten daha hızlı sonuç verir. Custom Component yatırımı tekrarlama sayısına göre amorti edilir.

ÇAPRAZ BAĞLANTI NEDEN DETAYIN OMURGASIDIR?

Fabrika, depo ve AVM projelerinde lateral yükü taşıyan ana eleman çapraz sistemdir; tüm çelik konstrüksiyonun kararlılığı bu birkaç düğüm noktasının doğru modellenmesine bağlıdır. Çapraz bağlantı "küçük detay" gibi görünüp ihmal edildiğinde, yapısal hesabın varsayımları sahada karşılığını bulamaz. Modelci açısından çapraz bağlantısının üç parçası sırasıyla düşünülür:

1. Work point hizalama: Çapraz çubuğun ekseni kolon veya kirişin work point'ine merkezlenir. Aksi durumda eksantrik moment doğar, gusset plakası beklenmedik gerilme alır. Tekla'da bu hizalamayı Work Point grip noktasıyla manuel kontrol etmek şarttır; auto-placement kâğıt üzerindeki şemayı birebir yansıtmayabilir.
2. Gusset plaka kalınlığı: Pratikte plaka kalınlığı, bağlanan çapraz elemanın profil cidar kalınlığından az olmaz. HSS 102x6 için minimum 10-12 mm plaka tipiktir; daha ince plaka burkulma kontrolünden geçemez.
3. Bulon-kaynak kombinasyonu: Çapraz uçta bulon, gusset-kolon arasında kaynak yaygın çözüm. Bulon sınıfı 8.8 veya 10.9, kaynak fillet a-ölçüsü plaka kalınlığının %50-70 bandında tutulur. AISC 360 ve TS-EN 1993-1-8 her ikisi de bu oranı kabul eder.

Tube Gusset (20) ve Bolted Gusset (11) iki yaygın System Component. Tube Gusset, dairesel veya kare HSS profili gusset plakasına oturturken slot kesimi otomatik üretir; modelcinin sadece slot mesafesini ve bulon paternini gözden geçirmesi yeterlidir. Bolted Gusset ise açılı çubukların (L veya 2L) bulonla gusset'a tutturulduğu klasik düzen; otomotiv yan sanayi ve OSB depoları için tipiktir.

BAĞLANTI DOĞRULAMA — STANDARTLA EŞLEŞTİRME

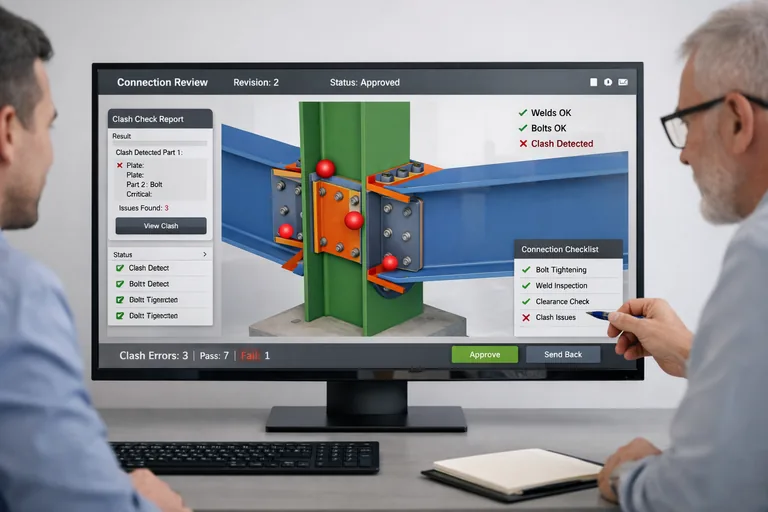

Modelin geometrik olarak doğru görünmesi mühendislik açısından yeterli değil; bağlantının yük kapasitesinin proje standardı (AISC 360 veya TS-EN 1993-1-8) altında tutarlı olduğu kanıtlanmalı. Tekla Structures'ta bu kontrolü dört yoldan biriyle yaparsınız:

• Connection Design Check (yerleşik): Bazı standart componentler içinde "Design" sekmesi bulunur, profile + yükleme bilgisine göre kapasite raporu üretir. Tüm componentlerde yok; matrix kurarken hangilerinin yerleşik check sağladığı not edilir.
• Tekla Structural Designer entegrasyonu: Analiz modelinden gelen yükler doğrudan bağlantı componentine taşınır, capacity check otomatik koşar. Bu, statik mühendisi ve detaylandırma ofisinin aynı Trimble ekosisteminde olduğu projelerde rahat çalışır.
• IDEA StatiCa export: Karmaşık bağlantıyı (özellikle moment + brace karması düğüm) Tekla'dan IDEA'ya ihraç edip CBFEM yöntemiyle FE analizi yaparsınız. Türkiye'de orta-büyük çelik konstrüksiyon ofisleri bu workflow'u standart olarak kullanır.
• Manuel hesap + raporlama: Klasik el hesabı, gusset için Whitmore section, blok kayma kontrolü, kaynak boy hesabı. Excel veya Mathcad ile yapılır, sonuç notu Tekla'ya UDA olarak gömülür.

Hangi yol seçilirse seçilsin, kabul sonucunun (PASS/FAIL + utilization oranı) bağlantı objesine kullanıcı tanımlı attribute olarak yazılması iyi pratiktir. Pafta üzerinde bu attribute mark'la birlikte görünür; atölye ve montaj denetiminde "bu bağlantı kontrolden geçti mi" sorusu tek bakışta cevaplanır.

TÜRK ATÖLYE PRATİĞİYLE UYUM

Türk çelik konstrüksiyon fabrikaları (Marmara, Ankara-İvedik, Konya, Kayseri sanayi bölgelerinde yoğunlaşmış üreticiler) genelde belirli plaka kalınlık ve bulon çapı stoğu üzerinden çalışır. Atölyenin elinde 6, 8, 10, 12, 15, 20, 25 mm sac stoğu varsa modelci 14 mm plaka spesifiye ettiğinde bu plaka ya kesim atölyesinde gerek olmaksızın özel sipariş edilir ya da 15 mm'ye yuvarlanır. İkinci durum sessiz revizyon demek; standart belgesinde "izin verilen kalınlıklar" listesi tek sayfa olarak modelci ile atölye arasında paylaşılmalıdır.

Bulon çapı tarafında M16, M20, M24, M27, M30 yaygın; M22 spec'leyen mühendis fabrikadan "stokta yok" cevabı alır. Aynı şekilde bulon sınıfı 8.8 ve 10.9 ulaşılabilir; 12.9 sınıfı çelik konstrüksiyonda nadir, makine mühendisliğine daha yakın. Tekla'nın bolts.dat ve bolt_assemblies.dat dosyalarında projeye uygun bulon kütüphanesini açılışta sabitlemek; modelcinin yanlışlıkla M22 veya 12.9 seçmesini engeller.

Havalimanı ve AVM projelerinde tipik bağlantı yoğunluğu

Geniş açıklıklı havalimanı terminal kabukları veya AVM çatı strüktürleri tipik olarak truss ve uzay kafes çözümleridir; bağlantı yoğunluğu konvansiyonel binadan 4-5 kat fazladır. Bu projelerde her düğüm noktasının tek tek modellenmesi mümkün değil, custom component zorunlu. Bir tipik AVM açıklık truss'ı 200-400 düğüm noktası içerebilir; benzer geometrideki düğümler tek bir custom altında parametre değişimleriyle çoğaltılır. Standart belgesinde "bu projede şu tipoloji custom, şu tipoloji system component" ayrımı baştan netleşmezse paftaya çıkış aşamasında 2-3 hafta kaybedilir.

STANDART BELGESİNE NE YAZILMALI?

Modelleme standardı sözlü gelenek olarak kalırsa ekip değişiminde sıfırlanır. Yazılı bir belge — proje şablonu dosyasının yanında PDF olarak — her yeni modelcinin ilk gün okuyacağı kaynaktır. İçinde ne olmalı:

• Projede izin verilen bağlantı tipoloji listesi (statik raporundan türetilir, mühendis onayı taşır).
• Her tipoloji için varsayılan System Component numarası ve parametre dosyası (.j adı).
• İzin verilen plaka kalınlık seti, bulon çap+sınıf seti, kaynak prosedür referansı.
• Custom Component listesi ve hangi geometride hangisinin kullanılacağı.
• Doğrulama yöntemi (yerleşik check, IDEA, el hesabı) ve sonuç attribute formatı.
• Pafta şablonu (drawing properties, dimensioning rules, mark content) referansı.
• Atölye iletişim bilgisi: izin verilen sapma toleransı, sevkıyat öncesi gözden geçirme protokolü.

Belge canlı tutulur. Üçüncü proje sonunda "şu bağlantıda imalatçı sürekli geri dönüş veriyor" geri bildirimi geldiğinde standart o satırı revize eder, parametre dosyası güncellenir, mevcut bağlantılar Reapply ile yeniden hesaplanır. Yazısız bir standart, sözlü bir gelenek; yazılı standart ise ofisin entelektüel varlığıdır.
