STA4CAD'DE ZEMİN SINIFI VE SPEKTRUM PARAMETRELERİNİ YÖNETMEK

Aynı planı önce ZA, sonra ZD olarak çözmek için iki kere koşum yapıldığında kolon donatıları arasındaki fark çoğu zaman %30 ile %60 bandında oturur. Tek bir açılır liste seçimi, perdesiz binalarda çatlamış kesit sınırını aşacak kat ötelemesi farkı yaratabilir. Zemin sınıfı parametre değil, hesabın çatısıdır.

Bu makale Sta4CAD üzerinden konuya girer ama amaç program butonlarını saymak değil — zemin sınıfının, AFAD'dan çekilen kısa ve uzun periyot ivme değerlerinin ve spektrum eğrisinin köşe periyotlarının modelde nereye düştüğünü göstermek. Konuyu temelden sıralı pratikle çalışmak isteyenler için betonarme bina çözümleyici eğitimi kalibrasyon adımlarını proje senaryolarıyla pekiştirir.

VS30 EŞİĞİNİN FİZİKSEL ANLAMI NEDİR?

Zemin sınıfı seçimi ezbere yapılan bir tercih değil, ölçülmüş bir fiziksel büyüklüğün eşik tablosuna düşürülmesidir. Uluslararası uygulamada ASCE 7 Bölüm 20, Türkiye'de TBDY 2018 4.1 maddesi aynı temel mantığı paylaşır: ilk 30 metrelik zemin profilinde ortalama kayma dalgası hızı (Vs30) belirleyicidir.

• ZA / Site A (sağlam kaya): Vs30 > 1500 m/s. Yüzeyde mostra veren masif kayaç durumu; Türkiye'de Doğu Anadolu'nun bazı bazaltik mostraları, Trakya kireçtaşı çıkıntıları.
• ZB / Site B (kaya): Vs30 = 760-1500 m/s. Çatlaklı ama bütünlüğünü koruyan kaya; metropollerde nadiren karşılaşılır.
• ZC / Site C (çok sıkı zemin veya yumuşak kaya): Vs30 = 360-760 m/s. Anadolu yakası İstanbul'un bir bölümü ve Ankara'nın eski yerleşim sırtları bu banttadır.
• ZD / Site D (sıkı zemin): Vs30 = 180-360 m/s. Türkiye'nin büyük kısmı için varsayılan kabul. Etüt yoksa programın default'u burayı işaret eder.
• ZE / Site E (yumuşak zemin): Vs30 < 180 m/s. Alüvyon yataklar, eski göl çökellerinin üzerine kurulu şehirler. Adapazarı 1999 sonrası bu sınıfın getirdiği yıkıcı amplifikasyonun klasik vakası oldu.
• ZF / Site F: Sıvılaşabilen kumlar, yüksek plastisiteli killer, kalın organik silt katmanları. Standart Sa(T) eğrisi kullanılmaz, saha-özgün dinamik analiz gerekir.

Sta4CAD'in "Yapı Bilgileri > Deprem Parametreleri" panelinde bu sınıflar açılır listede sıralıdır. Önemli ayrım: ZF işaretlendiğinde program standart spektrum ile çözüm üretse de bu çıktının yönetmelik karşılığı yoktur; ZF zeminde geoteknik raporun saha-özgün tasarım ivmesi sunması, mühendisin de o eğriyi elle tanımlaması gerekir.

Etüt yoksa varsayılan kabul

Türkiye'de küçük belediyelerde özellikle taşra projelerinde zemin etüdü gelmeden tasarım başlatılır; bu durum sahada gerçek. Hem ASCE 7 hem TBDY 2018 etüt yokluğunda ZD'yi varsayılan kabul eder. "Güvende olalım" diye ZE seçmek yaygın bir hatadır — bu sefer kesitler gereksiz büyür, donatı maliyeti şişer. Veri yoksa ZD, etüt geldikten sonra zorunlu revizyon: doğru iş akışı budur.

AFAD HARİTASINDAN SS VE S1 NASIL ÇEKİLİR?

AFAD Türkiye Deprem Tehlike Haritaları servisi (tdth.afad.gov.tr) parsel koordinatınız için dört farklı yer hareketi düzeyi sunar:

1. DD-1: 50 yılda %2 aşılma olasılığı, 2475 yıl dönüş periyodu — en yıkıcı senaryo, performans değerlendirmesi.
2. DD-2: 50 yılda %10, 475 yıl dönüş periyodu — standart tasarım depremi; konut ve standart bina için kullanılan değer.
3. DD-3: 50 yılda %50, 72 yıl — servis depremi, hasar sınırlı kabul.
4. DD-4: 50 yılda %68, 43 yıl — daha sık karşılaşılan küçük deprem, performans bazlı tasarımda kullanılır.

Standart konut ve ticari bina projelerinde Sta4CAD'e girilecek değerler DD-2 senaryosundan alınır. AFAD raporunda parsel için iki kritik sayı vardır: SS (kısa periyotta — 0.2 saniye civarında — harita spektral ivme katsayısı) ve S1 (1 saniye periyot için aynı katsayı). Bu iki sayı henüz zemin etkisi eklenmemiş, kayaç referansta okunan değerlerdir.

SS ve S1 girildikten sonra program zemin sınıfına bağlı yerel zemin etki katsayılarını (Fa kısa periyot için, Fv uzun periyot için) çarpar:

• ZA-ZB için Fa, Fv ≈ 0.8 (kaya, ivmeyi azaltır)
• ZC için yaklaşık 1.0 (referans bandı)
• ZD için Fa ≈ 1.2-1.4, Fv ≈ 1.5-1.8
• ZE için Fa ≈ 1.5-2.0+, Fv ≈ 2.0-2.4+ (yumuşak zeminde uzun periyot çok yükselir)

Sonuçta tasarım spektral ivme parametreleri elde edilir: SDS = Fa·SS ve SD1 = Fv·S1. Bu iki sayı tüm spektrum eğrisinin kalbidir; raporda kontrol edilmesi gereken birinci kontroldür. Bir konut projesi için tipik DD-2 değerleri SS = 0.6-1.2g, S1 = 0.15-0.4g bandında oturur; bu bandın çok dışına çıkan SS değerleri yazım veya virgül hatası ihtimalini doğurur.

SPEKTRUM EĞRİSİNİN KÖŞE PERİYOTLARI

SDS ve SD1 belirlendiğinde program yatay elastik tasarım spektrumunu üç bölgeli bir eğri olarak çizer. Bu eğrinin köşe periyotları sabit değil, tam olarak SDS ve SD1 oranıyla belirlenir.

• TA = 0.2·(SD1/SDS): Alt köşe periyot. Bu noktanın altında ivme lineer olarak SDS'in 0.4 katından SDS'e yükselir.
• TB = SD1/SDS: Üst köşe periyot. TA ile TB arasında ivme platodadır — sabit SDS değerini alır.
• TL: Uzun periyot geçiş süresi. TB'den sonra spektrum SD1/T olarak azalır; TL'den sonra ise SD1·TL/T² ile daha hızlı düşer.

Sa(T) eğrisinin matematiği üç bölge için şudur:

1. T < TA: Sa(T) = SDS·[0.4 + 0.6·(T/TA)]
2. TA ≤ T ≤ TB: Sa(T) = SDS
3. T > TB: Sa(T) = SD1/T

Pratik anlamı: kısa periyotlu rijit binalar (1-3 katlı) platonun başında oturur, Sa neredeyse her zaman SDS değerine eşit. Çok katlı bina periyodu (modern 10-15 katlı betonarme için T₁ ≈ 0.8-1.5 sn) TB sonrasına düşer, Sa = SD1/T olarak azalır. Bu yüzden aynı bina ZE zeminde ZB zemine göre orantısız büyük donatı çıkarır — SD1 uzun periyot için zeminden çok yüksek amplifiye olur.

Spektrum eğrisini gözle doğrulamak

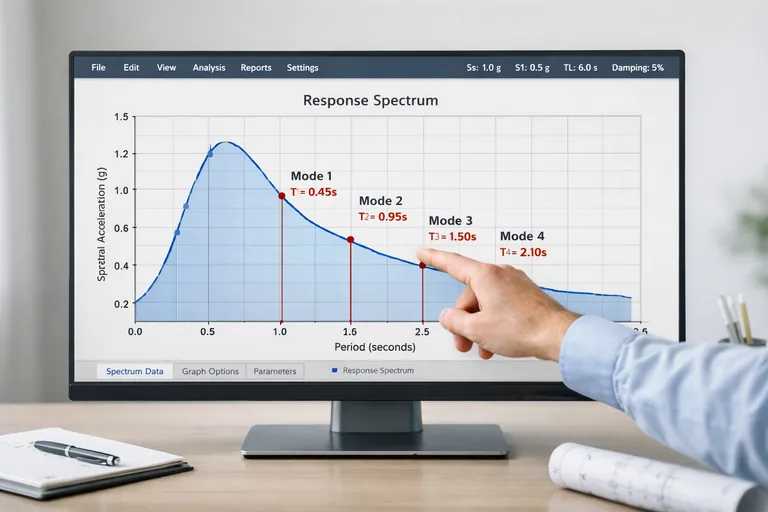

Sta4CAD parametreler girildikten sonra spektrum eğrisini grafik olarak ekrana getirir. Eğri açıldığında üç hızlı kontrol: platonun yüksekliği SDS değeriyle örtüşüyor mu, TB köşesi yaklaşık SD1/SDS oranında mı duruyor, eğri T arttıkça hiperbolik olarak düşüyor mu. Eğer plato çok yüksek veya çok alçak çıkıyorsa büyük olasılıkla SS değeri ondalık ayraç hatası ile girildi — Sta4CAD nokta bekler, virgül farklı yorumlanabilir. Sahada bu kontrol bir dakika sürer ve hatalı bir koşumu en başta yakalar.

BİNA ÖNEM VE DAVRANIŞ KATSAYISI NASIL ETKİLEŞİR?

Zemin ve harita parametrelerinden sonra modele giren iki sayı tasarım ivmesini son aşamada belirler. Birincisi bina kullanım amacına bağlı önem katsayısı, ikincisi taşıyıcı sistemin enerji yutma kapasitesini temsil eden davranış katsayısı.

Önem katsayısı I (uluslararası Ie):

• Konut, ofis, alışveriş — I = 1.0 (standart bina)
• Okul, yurt, kalabalık toplanma alanı — I = 1.2-1.25 (yüksek kullanıcı yoğunluğu)
• Hastane, itfaiye, iletişim merkezi — I = 1.5 (deprem sonrası işlevini sürdürmesi gereken kritik tesis)

R katsayısı süneklik düzeyine bağlı çalışır: süneklik düzeyi yüksek perdeli-çerçeveli sistem için R ≈ 7-8, normal süneklik için 4-5 bandında. Tasarım kesme katsayısı kabaca SaR(T) / (R/I) olarak hesaplanır — yani R artarsa tasarım kuvveti azalır, I artarsa kuvvet artar.

İki katsayının etkileşimi sürekli hata kaynağıdır. Bir okul projesinde I = 1.2 unutulup 1.0 bırakıldığında tüm kombinasyonlar %20 düşük kuvvetle koşulur — donatı tabloları yanıltıcı çıkar. Tersine süneklik düzeyi yüksek tasarım seçilip detaylandırma normal süneklik gibi yapılırsa R/I oranı geçersiz olur. Sta4CAD model paneline iki sayıyı girdikten sonra hangi tasarım seçimiyle uyumlu olduğunu sözlü olarak kayıt altına almak — proje notlarına bir cümle yazmak — sonraki revizyonlarda büyük zaman kazandırır.

MODELDEN DONATIYA: SPEKTRUMUN SONUCA YANSIMASI

Spektrum tanımı doğru girildiğinde Sta4CAD modal analiz koşumunda her mod için ayrı bir Sa(Tᵢ) okuyup modal kütle katılım oranıyla çarpar, kareler toplamı karekökü (SRSS) veya tam ikinci dereceden kombinasyon (CQC) ile tek bir tasarım kuvvet seti üretir. Pratikte bu kuvvet seti taban kesme kuvvetine, kat ötelemelerine, kolon-perde eksenel-eğilme dağılımına ve nihayetinde donatı tablosuna dönüşür.

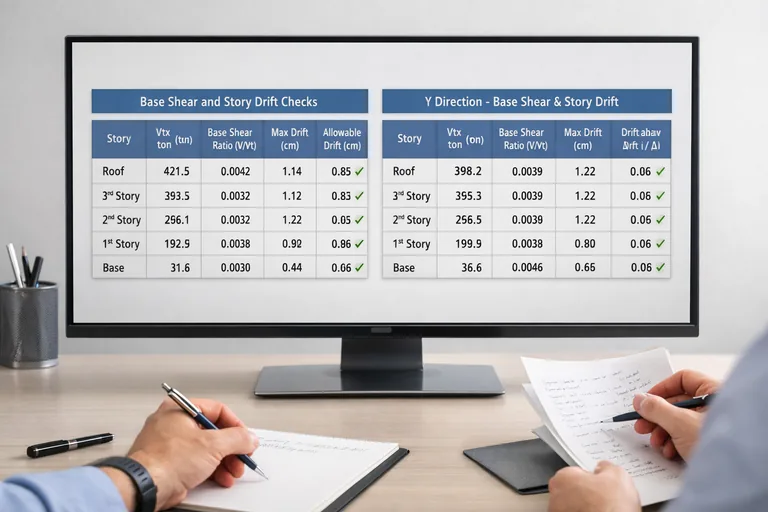

Bir projede spektrum kalibrasyonunun sonuca yansıması şu sırayla kontrol edilir:

Bu beş kontrolden herhangi biri sapıyorsa donatı tablosuna geçmeden geri dönmek gerekir. Donatıyı düzeltmek için modele yeniden inmek, parametre kontrolü yapmaktan en az on kat daha uzun sürer. Genel analiz iş akışını farklı bir program penceresinden de izlemek isteyenler ileri yapı analizi eğitimini tamamlayıcı bir referans olarak ele alabilir — temel spektrum mantığı her iki programda aynıdır, yalnızca arayüz farklı.

HANGİ HATALAR EN SIK TEKRAR EDİLİR?

On yıllık yapısal analiz pratiğinde Sta4CAD spektrum parametreleriyle ilgili karşılaşılan hatalar dar bir listeye sığar. Çoğu sahada tekrar eden tipik patternlerdir.

• ZD yerine ZE seçmek "garanti olsun" mantığıyla: Donatı maliyetini şişirir, bazı bölgelerde gereksiz perde önerir. Etüt verisi varken aşırıya kaçma.
• AFAD'dan başka senaryo okumak: DD-2 yerine DD-1 değeri girilirse standart konutta tasarım gereksiz konservatif olur; DD-3 girilirse yetersiz kalır.
• Eski deprem bölgesi (1-5) anlayışıyla parametre seçmek: 2018 öncesi yönetmelik mantığı parsel-bazlı haritaya geçmedi; A0/A1/A2 katsayıları artık geçerli değil.
• I = 1.0 default'u atlamak: Okul, hastane, yurt projelerinde unutulan tek sayı.
• SS ve S1 yerini karıştırmak: Kısa periyot ivmesi her zaman uzun periyottan büyüktür; yanlış kutuya yazıldığında plato çok düşük çıkar.
• ZF zemini standart spektrumla geçmek: Saha-özgün analiz olmadan ZF için üretilen rapor denetimden geçmez.

Kalibrasyon pratiği basit bir disiplinle çözülür: zemin etüdü raporu açıkken parametreler girilir, AFAD raporu ikinci pencerede tutulur, üç sayı (SS, S1, Vs30) program ekranıyla göz teması içinde teyit edilir. Bu üç sayı doğru girilmişse projenin spektrum tarafı oturur — sonrasındaki tüm hesap zincirinin temeli sağlamdır.

Zemin sınıfı ve spektrum parametreleri Sta4CAD'in en az tıkanan ama en çok yanlış girilen alanlarıdır. Bir modeli kapatmadan önceki son soru hep aynıdır: bu parsel için zemin etüdü ne diyor, AFAD bu koordinat için ne veriyor, modelde girdiğim değerler bu iki kaynakla tam örtüşüyor mu? Üç soruya da kuvvetli "evet" diyemiyorsanız donatı tablosuna geçmek erken demektir.
