SOLIDWORKS NEDİR?

1993 yılında MIT mezunu Jon Hirschtick, Massachusetts'te bir ofis tuttu ve o güne kadar 18.000 dolara satılan Unix iş istasyonlarındaki CAD sistemlerini Windows masaüstüne 4.000 dolara indirme hedefiyle yola çıktı. İki yıl sonra çıkan ilk sürüm SolidWorks 95 idi; üç yıllık öğrenme eğrisi gerektiren rakiplerin aksine üç ayda iş seviyesine gelen mühendisler doğurdu. 2026 itibarıyla bu yazılım dünya genelinde yedi milyondan fazla kullanıcıya, Türkiye'de ise Bursa OSB'lerinden Konya makine sanayine kadar binlerce imalat firmasının çizim odasına ulaştı.

SolidWorks; Dassault Systèmes bünyesinde geliştirilen, feature-based (özellik tabanlı) parametrik bir 3D katı modelleme yazılımıdır. Mekanik mühendis için pafta, üretim için BOM tablosu, tasarımcı için montaj animasyonu, kalite için tolerans dokümanı — hepsi tek bir veri modelinden türetilir. Bu yazıda yazılımın iç mantığını, dosya tiplerini, Parasolid çekirdek ile gelen avantajları ve Türk imalat sektörünün hangi noktalarında karşımıza çıktığını anlatacağız.

SolidWorks Hikâyesi 1995'te Nasıl Başladı?

SolidWorks Corporation'ın asıl iddiası teknik değil ticariydi: CAD'i demokratikleştirmek. 1990'ların başında Pro/ENGINEER, CATIA ve Unigraphics gibi sistemler Sun veya HP Unix iş istasyonlarında çalışıyor, lisans+donanım toplamı bir mühendis ofisini iflasa götürecek seviyedeydi. Hirschtick, MIT Blackjack Team'den kazandığı yaklaşık 1 milyon dolarlık sermayeyle bu duvarı yıkmaya soyundu.

İlk sürüm SolidWorks 95, Kasım 1995'te 4.000 dolar listesiyle piyasaya çıktı. Aralık 1997'de Fransız Dassault Systèmes — CATIA'nın geliştiricisi — şirketi 310 milyon dolar değerinde hisse karşılığı satın aldı. Bu, SolidWorks'ün CATIA aile sistemine girdiği ama bağımsız ürün olarak kalmaya devam ettiği önemli kavşaktı. Sonraki yıllarda eklenen modüllerin kronolojisi şöyledir:

• 1997: Sheet Metal (sac metal) modülü eklendi — bükme, açılım hesabı, k-faktör desteğiyle.
• 1998: Surfacing araçları — yüzey modelleme, hibrit katı-yüzey çalışması.
• 2001: PropertyManager arayüzü, sol panelde feature parametrelerini tek bakışta gösteren yapı.
• 2003: Multi-body part desteği ve PDMWorks (sonradan SolidWorks PDM) satın alımı.
• 2009: PhotoView 360 ile çok çekirdekli render desteği.
• 2015: 3D yazıcı entegrasyonu ve SolidWorks MBD (Model Based Definition).
• 2020 sonrası: Topoloji optimizasyonu, AI tabanlı bağlantı elemanı tanıma, otomatik teknik resim oluşturma.

Altta yatan geometri çekirdeği Parasolid'dir — aynı motor, NX ve diğer Siemens CAD ürünlerinde de kullanılır. Bu, SolidWorks dosyalarının uluslararası tedarik zincirinde kolay kabul görmesinin teknik sebeplerinden biri.

Parametrik Feature-Based Modelleme Nedir?

SolidWorks'ün ayırt edici tarafı, modeli geometrinin değil sürecin tarif etmesidir. Bir mil çizdiğinizde dosya "şu noktalardan geçen şu silindir" kaydetmez; "çapı 25 mm olan bir daire taslağı al, 80 mm boyunca extrude et, ucuna 2 mm pah ver, yan yüzeyine M8 deliği aç" diyen bir feature dizisi tutar. Daha sonra çapı 30 mm'ye değiştirdiğinizde tüm bu feature'lar yeni parametre üzerinden yeniden hesaplanır.

Bu yaklaşımın iki pratik kazanımı vardır. Birincisi düzenlenebilirlik — müşteri "deliği 1 cm sola al" dediğinde 30 saniyede iş biter. İkincisi varyant yönetimi — aynı şasinin farklı tonajlardaki versiyonları için yeni dosya açmazsınız, configuration tablosu kurarsınız. PTC'nin Pro/ENGINEER ürünüyle 1980'lerin sonunda öncüleştirdiği bu yaklaşım, SolidWorks tarafından Windows masaüstüne taşınınca yaygınlaştı.

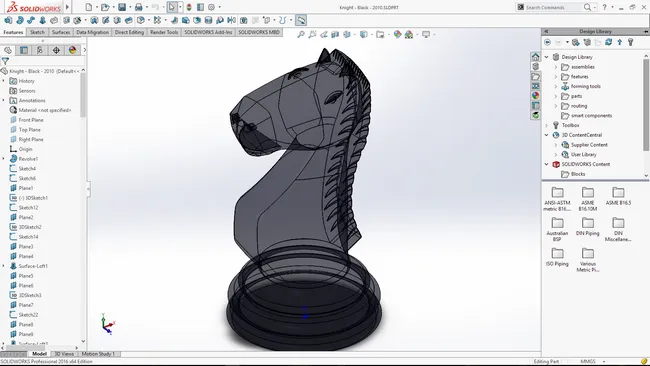

Modelin omurgası FeatureManager Design Tree'dir. Çizim alanının solunda ağaç olarak görünür, oluşturulan her sketch, feature, mate ve referans bir düğüm olarak listelenir. Bu ağaca sağ tıklayıp Edit Feature, Roll Back veya Suppress yapabilirsiniz. Roll Back özellikle önemlidir: ağaçta belirli bir noktaya geri sararak modeli "o anki haline" döndürür, böylece sonradan eklenen feature'lara bakmadan eski tasarım kararını tekrar değerlendirebilirsiniz.

Her sketch'in altında bilgi çubuğunda durum yazar:

• Fully Defined (siyah): Tüm serbestlik dereceleri kısıtla kapatılmış. Profesyonel çalışma standardı bu.
• Under Defined (mavi): Boyut veya geometrik ilişki eksik, şekil hâlâ oynar.
• Over Defined (sarı/kırmızı): Çakışan kısıt var, model tutarsız.

Türk firmaları için kritik nokta: parametre dosyasında ana sanayinin verdiği malzeme spesifikasyonları (örn. otomotiv ana sanayinin kendi WSS veya TSH kodları) configuration parametresi olarak girilince, aynı bağlantı elemanının farklı standartlardaki versiyonu tek dosyada yönetilebilir.

Part, Assembly, Drawing Üçlüsü Nasıl Çalışır?

SolidWorks'te üç ana dosya tipi vardır ve aralarındaki ilişki, yazılımı öğrenirken kavranması gereken ilk altyapıdır:

• .SLDPRT (Part): Tek bir fiziksel parçanın 3D modeli — bir flanş, bir cıvata, bir gövde.

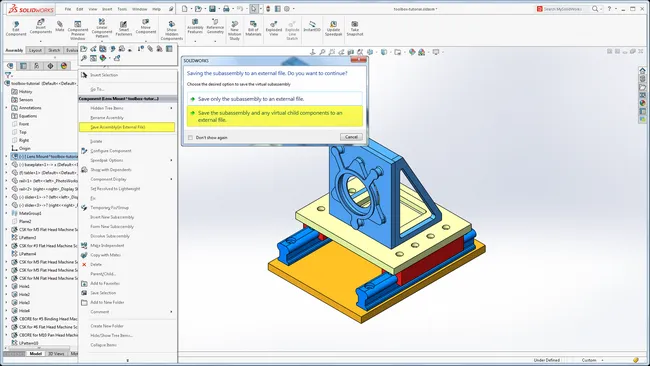

• .SLDASM (Assembly): Birden çok parçanın referansla bağlandığı montaj dosyası. Part değişirse assembly otomatik günceller.
• .SLDDRW (Drawing): Part veya assembly'den türetilmiş 2D teknik resim sayfası.

Bir konveyör tasarladığınızı düşünün. Yan profili, taşıyıcı bantı, motoru, redüktörü ayrı SLDPRT olarak modellersiniz. Sonra yeni bir SLDASM açıp Insert Component ile bunları içeri alır, aralarında Mate (kısıt) tanımlarsınız. En sık kullanılan mate tipleri:

1. Coincident: İki yüzey, kenar veya nokta çakışır. Tabana oturtmak için.
2. Concentric: İki silindirik yüzey aynı eksende. Cıvata-delik eşleşmesi için temel.
3. Distance: İki referans arasına ölçülü mesafe verir.
4. Angle: Yüzeyler arası açı tanımlar — eğimli yerleşimde.
5. Tangent: Yüzey ile silindir teğet — rulman dış bilezik oturması.
6. Parallel / Perpendicular: Yüzeyler arası paralellik veya diklik.

Tek parça için 3 doğru mate genellikle yeterlidir. Acemiler her yüzeye mate atmaya başlar; bu modeli aşırı kısıtlar ve geriye dönüşü zorlaştırır. Profesyonel alışkanlık koordinat planlarına (Front, Top, Right) mate atmaktır — yüzeyleri sonradan değiştirseniz bile referans hayatta kalır. Mate hata mesajlarının çözümü için Dassault'un resmi yardım portalı referans niteliğindedir.

Bu üçlünün gücü şurada görünür: bir konveyör imalatına başladıktan sonra müşteri "bant genişliğini 600 mm yerine 800 mm yap" dediğinde, sadece yan profil sketch'inde tek bir boyutu değiştirirsiniz. Tüm assembly, drawing ve BOM otomatik yeniden hesaplanır. AutoCAD ile aynı işi yapmaya kalkarsanız iki ila üç gün çizim revizyonu konuşulur.

Teknik Resim ve BOM

İmalata çıkmak için 3D model tek başına yetmez. Türk atölyeleri hâlâ 2D pafta üzerinden iş yürütüyor; hatta bazı CNC operatörleri DWG dosyasını açmadan kâğıt baskıyı tezgâh kenarına asarak çalışıyor. Bu noktada drawing dosyaları (.SLDDRW) devreye girer.

Yeni bir drawing açıldığında File > Make Drawing from Part/Assembly komutuyla parça veya montajdan türetilir. Sayfaya Standard 3 View ile ön, üst, yan görünüşler otomatik düşer. Buna ek olarak:

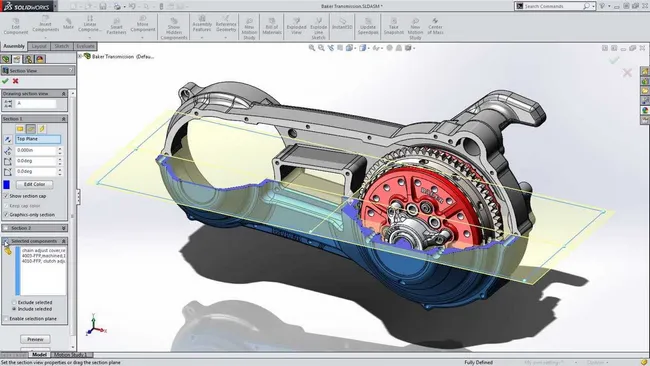

• Section View: Belirli bir düzlemde kesit alır, iç geometriyi görünür yapar.
• Detail View: Küçük bir bölgeyi büyütüp ayrı bir görünüş olarak ekler.
• Broken-Out Section: Bir görünüşün lokal bir kısmını kesit gibi gösterir.
• Auxiliary View: Eğimli yüzeylere dik yönden görünüş üretir.

Pafta üzerinde ölçüler elle yazılmaz — Model Items komutu 3D modeldeki Smart Dimension'ları otomatik içeri çeker. Tolerans, yüzey pürüzlülüğü, geometrik tolerans (GD&T) sembolleri Annotations sekmesinden eklenir. TS-EN ISO 1101 ve TS-EN ISO 8015 standartlarına uygun şekilde işaretleme yapılabilir; bu özellikle MEB makine teknolojileri müfredatında üzerinde durulan bir konudur.

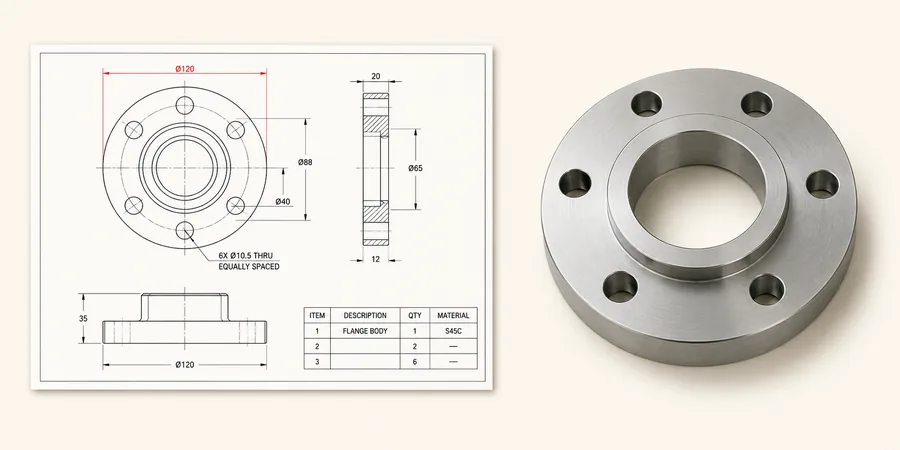

Bir montaj paftası açıldığında otomatik düşen tablo BOM (Bill of Materials)'dur. Her parçanın numarası, miktarı, malzemesi, ağırlığı bu tabloda görünür. Türk imalat firmalarında satın alma ekibi doğrudan bu tablo üzerinden malzeme talep formu çıkartır; tedarikçiye giden istek listesi BOM ile birebir eşleşir. Yapılandırılmış bir SolidWorks eğitimi, sketch disiplini ile drawing standartlarını birlikte öğreten en sağlam yoldur; kendi başına öğrenirken edinilen kötü alışkanlıklar (her şeyi yüzeye mate'lemek, ölçüleri pafta üzerinde elle yazmak) sonradan ağır maliyet doğurur.

Configurations ile Varyant Yönetimi

Türk makine sektöründe çok sık karşılaşılan bir senaryo: aynı redüktörün 5 farklı çıkış mili çapı için ayrı dosyalar oluşturmak. Acemi yaklaşım her varyant için yeni SLDPRT kopyalar; bu hem dosya çoğalmasına hem güncelleme dert olduğunda 5 dosyayı paralel revize etmeye sebep olur.

SolidWorks'ün bu probleme cevabı Configurations'dır. Tek bir part dosyasının içinde "Config A: 25 mm mil, Config B: 30 mm mil, Config C: 35 mm mil" şeklinde varyantlar tanımlanır. Her configuration kendi parametrelerini, kendi suppress edilmiş feature'larını, kendi malzemesini tutar. Drawing ve assembly tek tıkla istenen configuration'a geçer.

Daha ileri seviyede Design Tables kullanılır — Excel benzeri bir tablo, her satırı bir varyant olarak yöneten yapı. Bir vana üreticisi DN15 ile DN200 arasındaki tüm boyutları tek tabloda tanımlayıp 30+ ürünü tek dosyadan türetebilir. Tablo Excel'e ihraç edilebilir; bu, Türk ihracatçı firmalarda mühendislik ofisi ile satış ofisi arasındaki köprü görevini görür.

Eklenti Ekosistemi ve Lisans Paketleri

SolidWorks Standard, Professional, Premium olmak üzere üç ana lisans seviyesinde gelir. Aralarındaki fark çekirdek modelleme değil, eklenti ekosistemidir.

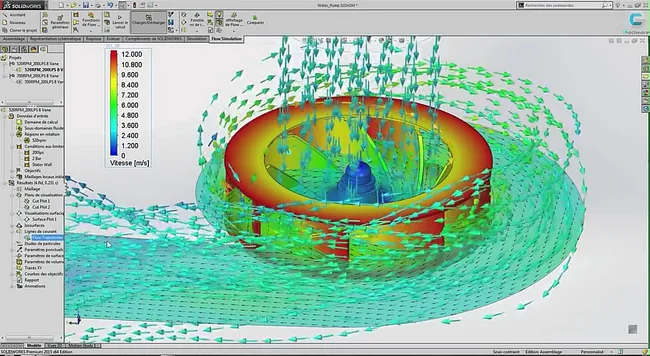

• SolidWorks Simulation: Sonlu elemanlar analizi (FEA). Statik, dinamik, ısıl, akış analizi modülleri ayrı paketlerde gelir. Üniversite makine mühendisliği bitirme projelerinin neredeyse standart aracı haline geldi.

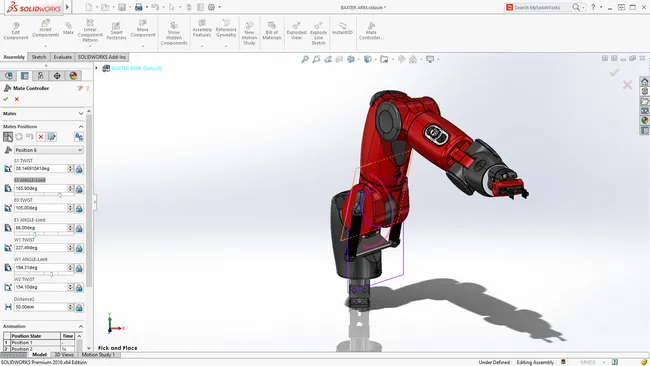

• SolidWorks Motion: Hareketli mekanizmaların dinamik simülasyonu — kam-makara, dört çubuk mekanizması, robot kolu.
• SolidWorks PDM: Veri yönetimi, revizyon kontrolü, erişim yetkisi. Çok kişili tasarım ofisleri için dosya çakışmasını ortadan kaldıran katman.
• SolidWorks Electrical: Elektrik şeması ve kablo döşeme. Mekanik tasarımla aynı dosyada elektrik tarafı.
• SolidWorks Composer: Teknik dokümantasyon, montaj talimatı, patlatılmış görünüş üretme aracı.
• CAM Eklentileri: CAMWorks ve SolidCAM gibi entegrasyonlar — 3D modelden doğrudan CNC G-kodu üretimi.

Türkiye'de OSB'lerdeki orta ölçekli imalat firmaları genelde SolidWorks Premium + Simulation kombinasyonunu tercih ediyor. Otomotiv yan sanayisinde ise PDM neredeyse zorunlu — çünkü ana sanayi tedarikçisinden tüm tasarım değişikliklerinin izlenebilir olmasını talep ediyor (IATF 16949 standardı gereği).

SolidWorks Hangi Sektörlerde Karşımıza Çıkar?

Yazılım, mekanik tasarımı olan her yerde kullanılır ama Türkiye'de baskın olduğu sektörler oldukça belirgin:

• Makine imalat sanayi: Konya, Gaziantep, Kayseri, İzmir Atatürk OSB, Bursa Demirtaş OSB'deki tezgâh, konveyör, ambalaj makinesi üreticileri.
• Otomotiv yan sanayi: Türk ana sanayinin tedarikçileri — kalıp, döküm, plastik enjeksiyon, sac metal parça üreticileri.
• Beyaz eşya: Manisa, Çerkezköy, Bolu'daki üretim tesislerinin Ar-Ge ekipleri.
• Savunma sanayi yan sanayi: Ankara-İvedik OSB'deki precision machining firmaları.
• Medikal cihaz: İstanbul ve İzmir'deki diş, ortopedi implant üreticileri.
• Mobilya/aksesuar: Modüler raf, ofis mobilyası, vitrin sistemleri için sheet metal çalışmaları.

Üniversite tarafında makine mühendisliği bölümlerinin neredeyse tamamında temel CAD dersi SolidWorks üzerinden veriliyor; MEB makine teknolojileri ileri CAD modülü de bu yazılım üzerine yapılandırılmış durumda. Bu yerleşmişlik, mezunun iş bulma sürecini ciddi ölçüde kısaltıyor — Türk imalat sektörünün ilan kümesinde "SolidWorks bilen" şartı en sık geçen üç kriterden biri.

Freelance projeler tarafında da SolidWorks'ün payı yüksek. Bir mühendis ofisinin sürekli yapamadığı küçük ölçekli kalıp, fikstür, özel aparat tasarımları freelance platformlar üzerinden serbest tasarımcılara veriliyor; SolidWorks dosyasıyla teslim edilen iş ortalaması, AutoCAD dosyalı işten yaklaşık iki kat daha yüksek fiyatlanıyor.

Başlamadan Önce Bilinmesi Gerekenler

Yeni başlayan biri için öğrenme eğrisi ilk hafta dik, ikinci haftadan sonra hızla düzleşir. Pratik tavsiyeler:

• Türkçe arayüz yerine İngilizce ile başlayın — internetteki kaynakların büyük çoğunluğu İngilizce komut adı kullanır. Forum aramalarında bu fark zaman kazandırır.
• Donanım önerisi: profesyonel ekran kartı (Quadro/Radeon Pro sınıfı), en az 32 GB RAM, NVMe SSD. Oyun ekran kartı çalışır ama büyük assembly'de tıkanır.
• İlk modeliniz basit olsun: bir flanş, bir braket, bir mil. Karmaşık makineye en az 50-60 saat pratiğin ardından geçin.
• Dosyaları PDM ya da en azından sıkı bir klasör disiplini ile saklayın. SolidWorks dosya referansını yol üzerinden tutar; klasör adını sonradan değiştirmek montajı kırabilir.
• Çok kişili çalışmada Pack and Go komutu öğrenilmelidir — bir assembly'i tüm bağımlı dosyalarıyla birlikte tek klasöre paketler.
• Otomatik kayıt aralığını 10 dakikaya çekin (Tools > Options > Backup/Recover). Oturum çökerse bu ayar kurtarıcıdır.

Sketch disiplini, mate stratejisi ve dosya yönetimi — bu üç başlıkta sağlam temel atan tasarımcı, üçüncü ayın sonunda SolidWorks'ü düşünce hızında kullanır. Geri kalan tüm modüller bu üç temele oturur; temel zayıfsa hiçbir ileri modülde kalıcı verim alınamaz.
