ÜÇ BOYUTLU KATI MODELLEME EĞİTİMİ

Bir torna atölyesinde usta, üç görünüşlü A3 paftaya bakıp "şu cebin derinliği 12 mi 21 mi" diye saatlerce yazışmıştı. Aynı parça SolidWorks'te tek bir feature tree olarak gelince soru kalmadı; cep silindirinin extrude derinliği modelin üstünde yazıyordu. Üç boyutlu katı modelin pratik gücü tam olarak bu noktada başlar — bilgi geometrinin içine gömülüdür, paftanın kenarına değil.

Bu yazı katı modellemenin matematiksel iki temel temsilini (CSG ve B-rep), boolean operasyon mantığını, feature tabanlı parametrik tasarımın iş akışını ve mesh ile farkını somut Türk imalat ortamı üzerinden ele alıyor. Konunun teorik temeli için Wikipedia Solid Modeling referansı kavramları yerli yerine oturtmak için faydalı bir başlangıç noktasıdır.

CSG VE B-REP NEDEN MODELİN İÇİNDEKİ İKİ DİLDİR?

Bir CAD yazılımı katı geometriyi ekranda gösterirken arka planda iki farklı veri yapısı kullanır. CSG (Constructive Solid Geometry, yapısal katı geometri) modeli bir ağaç yapısı olarak saklar: yaprak düğümlerde kutu, silindir, küre, koni, prizma, piramit gibi temel primitiveler; iç düğümlerde ise bunları birleştiren boolean operatörler vardır. B-rep (Boundary Representation, sınır temsili) ise geometriyi tanımlamak için yüz (face), kenar (edge) ve köşe (vertex) hiyerarşisini açıkça depolar.

İki yöntemin pratik farkı şu örnekle netleşir: 50×30×20 mm bir blokun ortasına 10 mm çapında delik açtığınızda CSG temsilinde bilgi şöyle saklanır:

parca = blok(50,30,20) DIFFERENCE silindir(d=10, h=20)

Yani işlemin geçmişi tutulur. Aynı parça B-rep tarafında 12 yüz, 24 kenar ve onlarca vertex ile sınır olarak saklanır. CSG ağaç çok kompakttır ve sonucun "geçerli bir katı" olduğunu garanti eder; B-rep her yüzü tek tek tanımladığı için daha fazla yer kaplar ama tek bir yüze seçim yapmak, fillet vermek, hole eklemek kolaylaşır. Modern CAD'lerin hemen hepsi içeride B-rep çekirdeği (Parasolid, ACIS, Open CASCADE) çalıştırır; CSG mantığı ise feature tree'nin kavramsal omurgasıdır.

BOOLEAN OPERASYONLAR — UNION, SUBTRACT, INTERSECT

Üç boyutlu modelleme yapan herkes günde onlarca kez boolean operasyon kullanır, çoğu zaman farkında olmadan. SolidWorks'te bir extrude'a "Cut" demek subtraction'dır, ikinci bir extrude'u mevcut katıyla "Merge" işaretlemek union'dır. Üç temel operasyon:

• UNION (Birleşim): İki katının kapladığı tüm hacim. Bir destek braketinin tabanına kulak eklemek bu işlemdir; iki ayrı extrude tek katı haline gelir.
• SUBTRACT (Fark, Difference): Birinci katıdan ikincinin kapladığı hacmi çıkarmak. Delik, cep, kanal, oluk açma işlemleri hep subtract'tir. Kalıp tasarımında çekirdek-dişi ayrımı bu işlemin en yoğun kullanıldığı yerdir.
• INTERSECT (Kesişim): İki katının ortak hacmi. Bir parçanın gabari içinde kalan kısmını izole etmek veya iki yarı kalıbın paylaştığı bölgeyi bulmak için kullanılır; günlük kullanımı union ve subtract'ten daha azdır ama imalat kontrolünde kritiktir.

Bu operasyonlar Set Teorisi'nin matematiksel tanımlarına dayanır ama kullanıcı için pratik karşılığı feature tree üzerindeki sıralamadır. Ankara-İvedik OSB'deki bir kalıpçı atölyesinde tipik bir plastik enjeksiyon parçası 20-40 boolean operasyon zinciri ile inşa edilir; sıralama bozulursa model çöker, geometri "self-intersecting" hatası verir. Bu sıra disiplini katı modellemenin görünmez ama belirleyici tarafıdır.

FEATURE TABANLI PARAMETRİK TASARIM NEDİR?

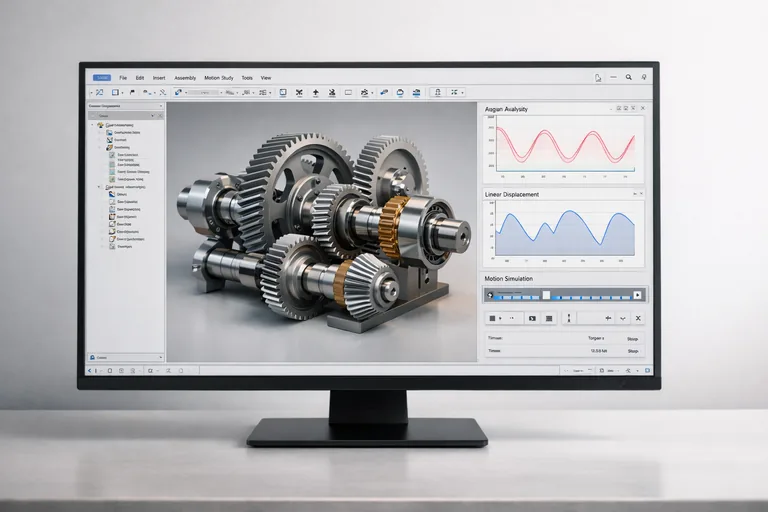

Modern CAD'lerin temel mantığı "geometriyi sabit koordinatla değil, parametre ve ilişkiyle tanımla" prensibidir. Bir sketch çizilir; sketch içindeki çizgiler ölçü ve geometrik kısıtlarla (parallel, perpendicular, tangent, coincident) bağlanır; extrude veya revolve ile katıya dönüştürülür. Her adım feature tree'de sıralı bir düğüm olarak kalır. Tipik bir mil parçası:

1. Sketch_1: Eksenel düzlemde mil profili (yarısı, dikdörtgenler dizisi)
2. Revolve_1: Sketch_1'i 360° döndür → silindirik mil katısı
3. Sketch_2: Mil ucuna yeni düzlem, üzerinde kama yatağı dikdörtgeni
4. Extruded Cut_1: Kama yatağını 4 mm derinliğe kadar oy
5. Hole_1: Diğer uçta merkezleme deliği, DIN 332 standart
6. Fillet_1: Tüm omuz geçişlerine 1 mm yuvarlatma
7. Chamfer_1: Uçlara 1×45° pah

Üretim müdürü "mil çapı 25 mm değil 28 olacak" dediğinde Sketch_1'deki tek ölçü değişir, tüm aşağı zincir otomatik yeniden hesaplanır. Bu "history-based" davranış parametrik tasarımın en güçlü tarafıdır; aynı zamanda en kırılgan tarafıdır. Sketch_2'nin referans aldığı bir yüz Revolve_1'in değişmesiyle yok olursa zincir kırılır, "feature failed" hatası gelir. Disiplinli mühendis bu yüzden referans düzlemlerini kararlı geometrilere bağlar, "yan yüzeyi seçtim" diyerek değil "Right Plane'e parallel offset 40" diyerek tanımlar.

Türk üniversitelerinde makine mühendisliği müfredatında CAD dersleri genelde ikinci sınıfta açılır; ITU, ODTÜ, Yıldız, Sakarya, KOÜ gibi okullarda parametric CAD eğitimi SolidWorks veya CATIA üzerinden verilir. MEB makine teknolojileri alanında ileri CAD modülü 11. sınıftan itibaren feature tree mantığını öğretir. Bu eğitim altyapısı bittiğinde mezun mühendisin yaptığı ilk hata her zaman aynı: feature tree'de Sketch_2'yi "Front" düzlemi yerine Sketch_1'in extrude yüzeyine atfetmek. İlk revizyonda zincir kırılır.

MESH VE KATI BİRBİRİNİN ALTERNATİFİ MİDİR?

Üçgen yüzlerden oluşan mesh model ile parametrik katı model kavramsal olarak farklı dünyalardır. Mesh modelde geometri ayrık vertex-edge-face üçgenlerinden ibarettir; matematiksel kapalı hacim tanımı yoktur. Bir küre mesh'te 1000 üçgen ile temsil edilirse yakın bakışta köşeler görünür. Aynı küre katı modelde tek bir matematiksel yüzey olarak (yarıçap ve merkez) saklanır, ne kadar yakınlaşılırsa yakınlaşılsın pürüzsüz kalır.

Sektör pratiğinde farklar:

• Mesh güçlü olduğu yer: 3D tarama (lazer scan, fotogrametri çıktısı), oyun motoru asseti, animasyon karakter, render hazırlığı, 3D yazıcı STL çıktısı. Organik ve serbest formlu yüzey kolay.
• Katı güçlü olduğu yer: CNC freze toolpath üretimi, FEA gerilme analizi, ağırlık ve hacim hesabı, sac metal flat pattern, kalıp parting line, mühendislik paftası.

Tersine mühendislik iki dünya arasında köprüdür. Bursa Demirtaş OSB'deki bir otomotiv yan sanayi firması eski bir Avrupa marka parçayı yerlileştirmek istediğinde önce parçayı 3D tarayıcıdan geçirir, ortaya 800 bin üçgenlik bir mesh çıkar. Bu mesh doğrudan tezgâha gönderilemez; Geomagic, SolidWorks ScanTo3D veya Fusion 360'ın mesh modülü ile geometri analiz edilir, planar yüzeyler ve silindirler ayrıştırılır, parametrik bir B-rep modele dönüştürülür. Ancak bu noktadan sonra DXF açınımı çıkar, CMM kontrol planı yazılır, üretim başlar.

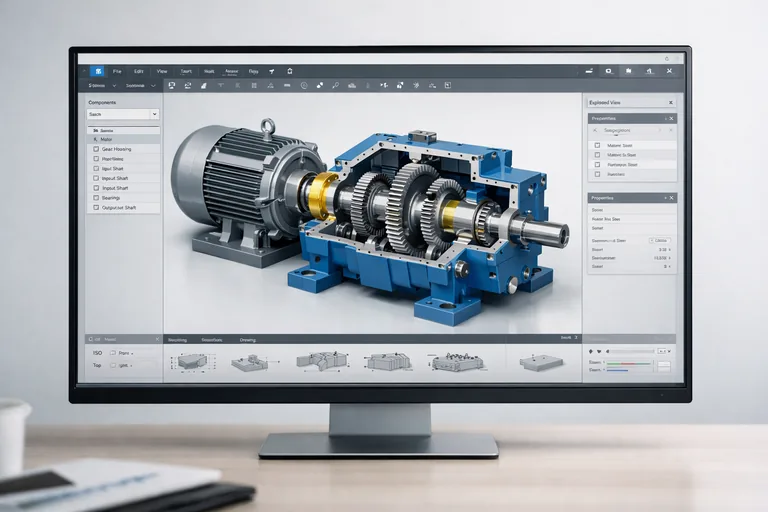

HANGİ YAZILIM HANGİ SEKTÖRE UYGUNDUR?

Katı modelleme yazılımlarının teknik çekirdekleri (Parasolid, ACIS) birbirine yakın olsa da iş akışı farkları belirleyicidir. Türk imalat sektöründe yaygın dağılım kabaca şudur:

• SolidWorks: Makine imalatı, KOBİ ölçeği, kalıp ve sac metal işleri için en yaygın. Sakarya, Kocaeli, Bursa otomotiv yan sanayinin büyük kısmı bu yazılımla çalışır.
• CATIA: Otomotiv ana sanayi ve havacılık. TUSAŞ ölçeğindeki kurumlarda büyük assembly yönetimi için tercih edilir.
• Siemens NX ve PTC Creo: Ağır endüstriyel imalat, kalıp tasarımı, kompleks simülasyon. PLM entegrasyonu güçlü.
• Autodesk Inventor ve Fusion 360: KOBİ tarafı, mekatronik, hobi/maker tarafı. Fusion bulut tabanlı, eğitim lisansı ücretsiz.
• FreeCAD: Açık kaynak, eğitim ve hobi tarafı. Topological naming sorunu son sürümlerde büyük ölçüde çözüldü.

Yazılım seçiminden bağımsız olarak öğrenme eğrisinin asıl yükü kavramsal taraftadır: sketch disiplini, feature tree hijyeni, assembly mate stratejisi, parametrik ilişki kurma. Bu omurga oturduğunda yazılım değişimi 2-3 haftalık adaptasyon meselesidir. Mekanik ve ürün tasarımı odaklı yapılandırılmış bir SolidWorks eğitim programı bu omurgayı feature tabanlı yaklaşımla birlikte kurar; aynı kavramlar Inventor veya CATIA'da farklı butonlarla ama aynı mantıkla işler.

HACİM, AĞIRLIK, KÜTLE ÖZELLİKLERİ

Katı modelin yüzey ve mesh karşısındaki gerçek avantajı sayısal verilerin model üzerinden doğrudan çıkmasıdır. Yazılım malzeme atamasından sonra şunları otomatik hesaplar:

• Hacim (mm³): Boolean operasyon sonrası net hacim; talaşlı imalatta talaş hacmi kestirmesi için kullanılır
• Yüzey alanı (mm²): Kaplama, boya, eloksal maliyeti için
• Kütle (kg): Yoğunlukla çarpılır; nakliye ve denge hesabı için
• Ağırlık merkezi (mass center): Statik denge, taşıma tutma noktası
• Atalet momenti (kg·mm²): Dinamik analiz, dönen parçaların balansı için

Örnek: 1.2 kg gelen bir alüminyum braket, hacim 444 cm³ × yoğunluk 2.70 g/cm³ formülünden çıkar. Aynı parça malzeme C40 çelik olarak değiştirildiğinde model 3.48 kg gösterir. Bu rakam doğrudan teklif tablosuna girer; ihalede malzeme maliyeti hesabı bu noktadan başlar. Manuel hesapla 30 dakika süren kütle hesabı parametrik modelde tek tıkla bitiyorsa, üç ay önce harcanan modelleme zamanı geri ödenir.

HANGİ HATALAR EN SIK TEKRAR EDİLİR?

Katı modellemede acemi-orta seviye geçişinde en çok kaybedilen yerler ve önlemleri:

1. Underdefined sketch: Sketch'te bazı çizgiler mavi (serbest) bırakılır. Pratikte çalışır görünür ama ölçü değişiminde geometri kayar. Kural: tüm çizgiler siyah (fully defined) olmalı.
2. Yüzeye bağlı sketch referansı: Sketch_2 mevcut katının bir yüzeyine atfedildiğinde, üst feature değişince yüzey kaybolur. Çözüm: referans düzlemi (Right/Top/Front Plane) veya offset plane kullanmak.
3. Tek extrude'da çok iş: Bir karmaşık sketch'i tek extrude ile bitirmek modeli kırılgan yapar. Doğrusu: küçük adımlar, her biri ayrı feature.
4. Fillet sırası: Tüm fillet'leri en sona bırakmak feature tree'yi sade tutar; geometri değişikliğinde fillet'lerin failed olma riskini azaltır.
5. Symmetry kullanmama: Simetrik parçalarda mirror veya pattern komutunu kullanmamak iki katı iş yaratır. 1 ölçü değiştirildiğinde 2 yerde güncelleme gerekir.

İmalat tarafında STEP (AP203/AP214/AP242) parametrik geometri taşır, STL ise mesh'tir ve geri dönüşsüz. CAD-CAM aktarımında STEP, 3D baskıda STL standarttır. STEP dosyası başka bir CAD'de açıldığında feature tree taşınmaz, sadece "dumb solid" gelir; düzenlemek için Feature Recognition modülü kullanılır ama her zaman temiz sonuç vermez.

Katı modelleme yetkinliği tek bir yazılımın menüsünü ezberlemekle değil, geometriyi parametre ve ilişki olarak düşünebilmekle ölçülür. Bir parça çizmek başka şey, üç ay sonra revizyon geldiğinde 8 ölçü değişikliğini 8 dakikada bitirebilmek başka şeydir. Bu fark imalat hattının önündeki teklif tablosunda görünür hale gelir; kurumsal CAD yatırımlarının da gerçek geri dönüşü tam bu noktada hesaplanır.
