Point cloud ile nokta bulutu aynı şey mi?

Evet, point cloud kavramının Türkçe karşılığı nokta bulutudur. Akademik ve sektörel yayınlarda iki terim eş anlamlı kullanılır. Bazı ihale şartnamelerinde Türkçe terim tercih edilir, uluslararası ortak çalışmada İngilizce terim baskındır. Anlam aynıdır: üç boyutlu uzayda ayrık noktaların oluşturduğu sayısal kayıt.

LiDAR ve point cloud arasındaki ilişki nedir?

LiDAR (Light Detection and Ranging) bir ölçüm teknolojisidir; yüzeye lazer gönderir, geri dönen ışını ölçer. Point cloud ise bu ölçümün çıktısıdır. LiDAR cihaz, nokta bulutu veridir. LiDAR olmadan da point cloud üretilebilir (fotogrametri, structured light); point cloud kavramı tek yönteme bağlı değildir.

Bir noktada hangi bilgiler saklanır?

Minimum olarak X, Y, Z koordinatları (üç sayı) saklanır. Yaygın eklemeler: RGB renk değeri (üç sayı, 0-255), yansıma şiddeti (intensity), sınıflandırma kodu (ground, building, vegetation gibi), GPS zaman damgası ve return number (lazerin kaçıncı dönüş olduğu). Minimal 12 bayt, tam donanımlı 36 bayt arasında nokta başına maliyet değişir.

Lazer tarama ve fotogrametri arasında hangi yöntem daha iyi?

Mutlak doğruluk gereken iç mekan, sanayi tesisi, restorasyon işlerinde lazer tarama (TLS) tek seçenektir; milimetre hassasiyet sağlar. Geniş açık alan, cephe, çatı ve arazide drone fotogrametri çok daha ekonomiktir; 2-5 cm aralığında yeterli sonuç verir. Metalik ve parlak yüzey, dar koridor, loş ışık olan yerlerde fotogrametri başarısız olur; lazer çalışmaya devam eder.

LAS ile LAZ arasında veri kaybı oluyor mu?

Hayır. LAZ, LASzip algoritmasıyla LAS'ı kayıpsız sıkıştırır. X, Y, Z koordinatları, intensity, classification, RGB ve diğer alanlar birebir korunur. Dosya boyutu tipik olarak yüzde seksen-doksan düşer. Arşiv ve paylaşım için LAZ tercih edilir; işleme sırasında geçici olarak LAS'a açılır, bittiğinde tekrar LAZ'a sıkıştırılır.

Nokta yoğunluğu (density) ne kadar olmalı?

İş türüne göre değişir. Havadan topografya için 4-25 nokta/m² yeter. Bina iç mekan tarama için 1.000-10.000 nokta/m² standarttır. Restorasyon ve heykel detayı için 100.000 nokta/m² üzerine çıkılır. Aşırı yoğunluk dosyayı büyütür, modelleme yavaşlar; yetersiz yoğunluk geometri kaybı yaratır. Doğru yoğunluk projenin tolerans şartına bağlıdır.

Intensity (yansıma şiddeti) ne işe yarar?

Lazer ışınının yüzeyden geri dönüş şiddetidir. Karanlık ortamda yüzey ayırt etmeyi sağlar (RGB ışığa muhtaçtır, intensity değildir). Tünel taraması, gece çalışması veya gölgeli iç mekanlarda yüzey okumayı mümkün kılar. Ayrıca çatlak, korozyon ve malzeme farklılığını çoğu zaman RGB'den daha net gösterir.

Point cloud üzerinden doğrudan ölçü alınabilir mi?

Evet. Revit'te Measure, AutoCAD'de DIST, CloudCompare'da Point Picker komutları nokta bulutuna snap yapar. Doğruluk tipik olarak ±5-15 mm aralığındadır. Kritik ölçümlerde nokta yoğunluğu yüksek tutulur ve birkaç farklı noktadan ortalama alınır. Noktalar arası boşluk olduğunda snap kayabilir; bu yüzden ölçüm sırasında bir miktar veri yoğunluğu doğrulama yapılır.

Yazılarımız

Cadsay

POINT CLOUD NEDİR?

3D nokta bulutu küresi pale arka plan üzerinde X Y Z koordinat eksenleri ve renkli nokta yoğunluğu kompozisyon

Bir restorasyon mimarisinin masasında otuz yıllık bir kilise rölövesi açıkken statik mühendisi yan masada aynı yapının cephe kesitini elinde tutuyor. İkisinin paftası birbiriyle iki santimetre farklı. Hangi paftaya güvenecekler? Üçüncü bir kişi gelir ve "geçen hafta lazer tarayıcı geçti, klasörde 600 milyon noktalık veri var" der. O dosyanın içinde yapının her bir noktası, milimetre cinsinden, üç boyutlu olarak kayıtlıdır. İşte bu sayısal kayıt point cloud — nokta bulutu — adıyla anılır.

Bu yazı; point cloud'un kavramsal tanımını, hangi yöntemlerle üretildiğini, her noktanın taşıdığı veriyi (koordinat, renk, yansıma şiddeti), yoğunluk ve hassasiyet kavramlarını, dosya formatlarının teknik farkını, ve mimari-mühendislik-coğrafi bilgi sistemleri tarafındaki kullanım alanlarını ele alır. Resmî tanım için Vikipedi nokta bulutu maddesi temel kavram sözlüğü olarak başlangıç noktasıdır.

Point Cloud'un Kavramsal Tanımı

Point cloud, gerçek dünyadaki bir yüzeyin üzerinden alınan ayrık üç boyutlu noktaların kümesidir. Her nokta en azından üç sayı taşır: X, Y, Z koordinatı. Bu üç sayı noktanın seçilen koordinat sistemindeki konumudur. Yüzlerce milyon nokta yan yana geldiğinde gözle bakıldığında yüzeylerin, kenarların, deliklerin ve geometrinin tamamı görünür hale gelir — sanki nesnenin sayısal bir kopyası çıkarılmış gibi.

Üç koordinatın yanına çoğunlukla üç sınıf bilgi daha eklenir. Renk değeri (RGB), noktanın fotoğraftan alınmış görünümünü taşır; bir tuğlanın kırmızısı, bir taşın grisi noktanın üzerine yapışır. Yansıma şiddeti (intensity), lazer ışınının yüzeyden ne kadar kuvvetle geri döndüğüdür — koyu yüzey az, parlak yüzey çok yansıtır; bu değer karanlıkta bile yüzeyi ayırt etmeyi sağlar. Sınıflandırma kodu (classification) ise her noktayı zemin, bina, bitki, su gibi bir kategoriye atar.

Bir noktanın saklama maliyeti küçük görünür ama hızla büyür. Yalnız X-Y-Z için 12 bayt yeter; RGB, intensity ve classification eklendiğinde nokta başına 36 bayta çıkar. 600 milyon noktalık bir taramanın dosya boyutu 20 GB ile 50 GB arasında salınır. Verinin neden bu kadar büyük olduğunu sahaya inmeden anlamak zordur; klasik bir 2B CAD paftasıyla aynı binayı temsil eden point cloud arasındaki büyüklük farkı yüz katı geçer.

Veri Hangi Yöntemlerle Üretilir?

Nokta bulutu üretmenin iki ana yolu vardır: lazer tabanlı tarama ve fotoğraf tabanlı çıkarım. Sektör pratiğinde dört platform üzerinden konuşulur.

TLS (Terrestrial Laser Scanning): Sabit tripoda oturan sahra tarayıcısı. Her istasyondan 360 derece döner, milimetre mertebesinde nokta yakalar. İç mekan, restorasyon, sanayi tesisi taraması için en hassas yöntem.
MLS (Mobile Laser Scanning): Araç, sırt çantası veya el aparatına bağlı tarayıcı. Tünel, uzun koridor, kentsel sokak gibi geniş alanları yürüyerek veya araçla hızla kapsar. Hassasiyet TLS'e göre düşüktür ama hız onlarca katıdır.
ALS (Airborne Laser Scanning): Sabit kanatlı uçak veya helikopterden yere lazer atılır. Geniş arazi, orman, otoyol koridoru, deprem hasar haritası gibi yüzlerce hektarı bir gün içinde tarayan platform. Düşey doğruluk tipik olarak 2-5 cm seviyesindedir.

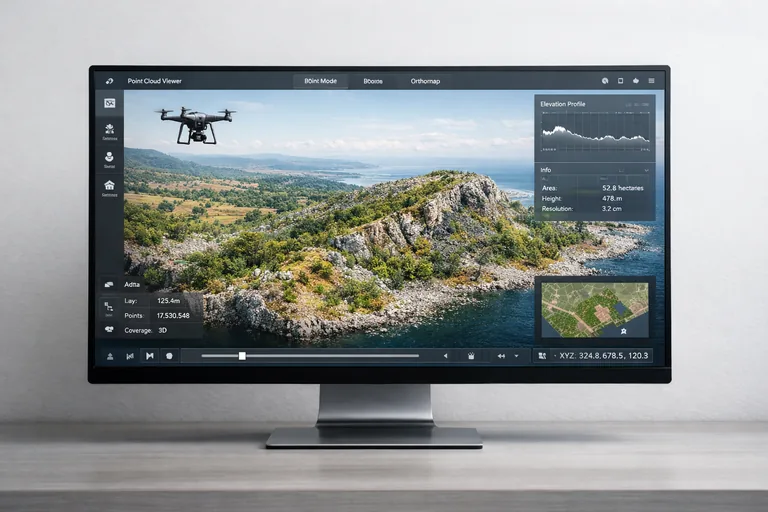

UAV-LS (Drone tabanlı LiDAR): Son yıllarda yaygınlaştı. ALS'in küçük versiyonu; ormanlık alan envanteri, ağaç tepeleri ve maden ocağı hacim hesapları için tercih edilir.

Fotogrametri ise bambaşka bir yoldur. Drone veya el kamerasıyla yüzlerce, hatta binlerce üst üste binen fotoğraf çekilir; yazılım fotoğraflardaki ortak özellik noktalarını eşleyip "structure from motion" algoritmasıyla 3D nokta bulutu üretir. Tekstür kalitesi yüksektir, renk gerçekçidir ama metalik veya parlak yüzeylerde, dar koridorda ve loş ışıkta zorlanır. Lazer ışığı kendi kaynağını taşıdığı için karanlıkta çalışır; fotoğraf ışığa muhtaçtır. Yüzey malzemesinin karakteri yöntem seçiminde belirleyicidir.

Yöntemler arası farkın derinlemesine örneklerle anlatıldığı point cloud eğitimi içeriğinde TLS, MLS ve fotogrametri akışları yan yana karşılaştırılır.

Nokta Yoğunluğu Ne Kadar Olmalı?

Tarama planlamasının en sık tartışılan sorusu: "Ne kadar yoğun tarayalım?" Yoğunluk, metre kareye düşen nokta sayısıdır ve bütçe-doğruluk-dosya boyutu üçgenini birlikte etkiler. Tipik aralıklar:

Havadan topografya: 4-25 nokta/m². Geniş alan, kaba detay.
Mobil sokak taraması: 50-500 nokta/m². Yol, kaldırım, cephe siluetleri.
Bina iç mekan TLS: 1.000-10.000 nokta/m². Duvar, pencere, MEP detayı.
Kültürel miras heykel/anıt: 10.000-1.000.000 nokta/m². Süsleme ve oyma detayı.

Hassasiyet ise farklı kavramdır. Tarayıcı tek nokta için ne kadar sapma ile ölçüm yapıyor — bunun ölçeğidir. Yüksek sınıf sahra tarayıcıları 10 metrede ±1 mm, 20 metrede ±2 mm seviyesinde nokta verir. Drone fotogrametri yer kontrol noktası kullanılarak 2-5 cm, kullanılmazsa 5-10 cm bandında kalır. Yapılacak iş 3D mesh çıkarmaksa 2 cm hassasiyet yeter; tarihi yapı belgeleme ise 5 mm'nin altına inmek gerekebilir.

Pratik karar şöyle düşer: Detay kayıp olamayacak bir restorasyon işinde tarayıcı yüksek yoğunluk + kısa istasyon mesafesi + bol overlap ile gezdirilir. 50.000 m² endüstri tesisinin envanteri için tam tersi — orta yoğunluk + uzun istasyon + hız öncelikli kurulum tercih edilir. Body camera ile yüksek yoğunluk taramak teknik olarak mümkün ama veri 200 GB'ı geçtiğinde her revizyon iş günü kaybeder.

Nokta bulutu yoğunluk karşılaştırması düşük orta yüksek üç sahne renkli noktalar Türkçe etiketler numaralı annotation

Renk Yansıma Şiddeti ve Sınıflandırma

Bir noktanın yalnız X-Y-Z değeri elde olduğunda nokta bulutu monokrom görünür — gri tonlu noktalardan oluşan bir hayalet. Üç ek katman bu görüntüyü kullanılabilir bilgiye çevirir.

Renk (RGB): Tarayıcının üstündeki kamera panoramik görüntüler alır; sonradan her noktanın koordinatına denk gelen piksel rengi eşlenir. Sonuç sanki binayı fotoğraflamış gibi görünür ama her piksel aynı zamanda 3D bir noktadır. Sunumda en güçlü görsel etki bu modda elde edilir.

Yansıma şiddeti (intensity): Lazerin geri dönen ışığının yoğunluğu. Beyaz boyalı duvar yüksek, siyah granit yer düşük, ıslak yüzey çok düşük intensity verir. Renkten farkı: ışıktan bağımsızdır. Karanlık bir tünelin tamamı renksiz görünür ama intensity haritası tünelin tüm geometrisini ortaya çıkarır. Cephe yüzeyindeki çatlağı RGB'den okumak zor olabilir, intensity haritasında çoğu zaman net görünür.

Sınıflandırma (classification): Her noktanın hangi sınıfa ait olduğunu gösteren tam sayı kodu. ASPRS standardı şu kodları kullanır:

0-1: Sınıflandırılmamış / oluşturuldu (varsayılan başlangıç)
2: Zemin (ground)
3-5: Düşük/orta/yüksek bitki örtüsü
6: Bina
7: Düşük nokta (noise)
9: Su
11: Yol yüzeyi
17: Köprü tablası

Bu üç katman birlikte çalışınca point cloud sadece geometri değil, anlamlı bilgi olur. Ormanlık arazide otomatik algoritma zemini bitki örtüsünden ayırır, açık alan kotlarını çıkarır. Kentsel modelde binalar arabalardan ve ağaçlardan ayrı katman olur. Türkiye'de Karayolları Genel Müdürlüğü (KGM) köprü envanter projelerinde sınıflandırma adımı denetim raporlarının ön şartıdır.

Dosya Formatları ve Aralarındaki Farklar

Aynı nokta bulutu en az dört-beş farklı formatta dolaşır. Her format bir denge gözetir: açıklık, sıkıştırma, metadata, yazılım uyumu.

LAS: ASPRS standardı, açık format. X-Y-Z, intensity, classification, RGB, GPS zamanı taşır. Sıkıştırma yapmaz; havadan tarama çıktısı için klasik format.
LAZ: LAS'ın LASzip ile kayıpsız sıkıştırılmış hali. Boyut tipik olarak %80-90 düşer, içerik aynı kalır. Paylaşım ve arşiv için tercih edilen format.
E57: ASTM E2807 standardı, açık format. XML + ikili veri karışımı. Tarayıcı istasyon konumları, panoramik görseller ve metadata'yı tek pakette tutar; yazılımlar arası taşımada en güvenli seçim.
PLY: Stanford menşeli, açık, sade format. Renk ve normal vektör destekli. Akademik çalışma, 3D yazıcı, oyun motoru taraflarında yaygın.
PTS / PTX: ASCII tabanlı eski formatlar. Büyük boyutlu, parse edilmesi yavaş; legacy proje devirlerinde karşılaşılır.
RCP / RCS: Autodesk'in indekslenmiş point cloud formatı (RCP proje, RCS tek tarama). Revit, AutoCAD ve Civil 3D'de native referans alınır.
XYZ: Sadece üç sütun (X, Y, Z) içeren düz metin. Minimum bilgi, maksimum uyumluluk. Hızlı veri alışverişi için yedek format.

Tipik bir iş akışında ham veri tarayıcıdan E57 olarak alınır, arşive LAZ olarak gönderilir, BIM ortamına aktarmak için RCP'ye dönüştürülür. Aynı veri üç farklı yerde üç farklı formatta yaşar; her ekibin aracında verimli açılır. Format seçimini somutlaştırmak için LAS format ASPRS spesifikasyonu başlangıç referansıdır.

Türkiye'de Hangi Alanlarda Kullanılır?

Point cloud Türk piyasasında son on yılda hızla yaygınlaştı. Tarayıcı bedellerinin düşmesi, drone fotogrametri yazılımlarının olgunlaşması ve kamu projelerinde dijital teslim şartının artması üç ana itici güç oldu.

Kentsel dönüşüm rölövesi: İstanbul, Kocaeli, Bursa, Adana gibi büyük şehirlerin riskli yapı stoku taranır. 6306 sayılı kanun kapsamında risk tespit ve dönüşüm planlaması için mevcut binanın hassas geometrisi şart. Eski ölçü yöntemiyle iki haftalık iş üç günde biter, hata oranı düşer.
Tarihi yapı belgelemesi: Ayasofya, Sümela Manastırı, Göbeklitepe, Topkapı Sarayı gibi kültür varlıkları periyodik tarama ile dijital ikiz olarak kayıt altına alınır. Kültür ve Turizm Bakanlığı, Vakıflar Genel Müdürlüğü ve TÜBA projelerinde standart hale geliyor.
Sanayi tesisi as-built: Rafineri, petrokimya, demir-çelik tesisleri yeni hat yatırımı veya bakım planlaması öncesinde tamamen taranır. TÜPRAŞ, kompozit sanayi tesisleri ve OSB'lerdeki büyük üretim alanlarında çakışma kontrolü ve revamp planlaması için kritik.
Karayolu ve tünel envanteri: KGM ana otoyol ve devlet yolu envanter güncellemelerinde mobil tarama tercih edilir. Marmaray, Yavuz Sultan Selim Köprüsü, Avrasya Tüneli gibi yapıların periyodik deformasyon takibi için ALS ve TLS birlikte kullanılır.
Metro hatları: İstanbul, Ankara, İzmir metro projelerinde tünel kalıp kontrolü, ray hattı geometri denetimi ve istasyon hacim takibi için yüksek yoğunluk taraması artık standart.
Ormancılık ve arazi: Orman Genel Müdürlüğü envanter güncellemelerinde UAV-LS pilot uygulamaları yapıldı. Ağaç tepe çapı, biyokütle hesabı, gençleştirme alanı denetimi için uygulanıyor.
Deprem hasar tespiti: 6 Şubat 2023 Kahramanmaraş depreminin ardından Hatay, Adıyaman ve Maraş'taki hasarlı bina envanteri için TLS ve UAV taramaları geniş kapsamlı kullanıldı. Yıkım-yenileme-restorasyon kararlarında hassas geometri belirleyici oldu.
Madencilik: Maden Tetkik ve Arama (MTA) projelerinde ve özel maden işletmelerinde hafriyat hacim hesabı, basamak yüksekliği kontrolü ve şev stabilitesi takibi.
Adli vaka: Suç ya da kaza yerinin tarama ile kalıcı kaydı. Olay yeri inceleme birimleri ve trafik kaza yargısında giderek yaygınlaşıyor.

Pratikte bir tarama hizmeti almak isteyen müteahhitlik veya kamu birimi, hassasiyet seviyesi, teslim formatı (E57 + LAZ + RCP), nokta yoğunluğu, RGB renklendirme ve sınıflandırma şartlarını şartnameye yazarak ihaleye çıkar. Türk Standartları Enstitüsü (TSE) tarafında özel bir point cloud standardı henüz yok; uluslararası USIBD LOA (Level of Accuracy) tablosu fiili referans olarak kullanılır.

Point Cloud Mesh Modelden Nasıl Ayrılır?

Nokta bulutu ile mesh kavramı karıştırılır. Point cloud bağımsız noktaların kümesidir; iki nokta arasında yüzey tanımı yoktur. Mesh ise noktaları üçgen veya poligon yüzeylerle bağlayan kapalı geometridir.

Mesh için: Render, fotorealistik sunum, oyun motoru, AR/VR ortamı, 3D yazıcı çıktısı, mukavemet analizi (FEM). Yüzey gerekir.
Point cloud için: Ölçü alma, sapma analizi, BIM modele referans, deformasyon takibi, hacim hesabı. Yüzey gerekmez; nokta zaten ölçümün kendisidir.

Mesh üretmek için point cloud'dan algoritmik dönüşüm yapılır (Poisson reconstruction, marching cubes gibi). Dönüşüm sırasında pürüz, delik ve düzleştirme ortaya çıkar; orijinal point cloud'un hassasiyeti tam korunmaz. Bu yüzden ölçüm-tabanlı işlerde kaynak veri olarak point cloud saklanır, mesh sadece görsel teslim için üretilir.

Point cloud ve mesh model yan yana karşılaştırma sol nokta sağ üçgen yüzey pale arka plan

Hangi Yazılımlar Veri ile Çalışır?

Point cloud, üretim ve kullanım aşamalarında farklı yazılım grupları üzerinden geçer. Kategoriler şöyle ayrışır:

Tarama ve registration: Tarayıcı üreticilerinin ekosistem yazılımları (RealWorks, Cyclone, SCENE), açık kaynak CloudCompare. Ham veriyi alır, istasyonları kayıt eder, tek bulut üretir.

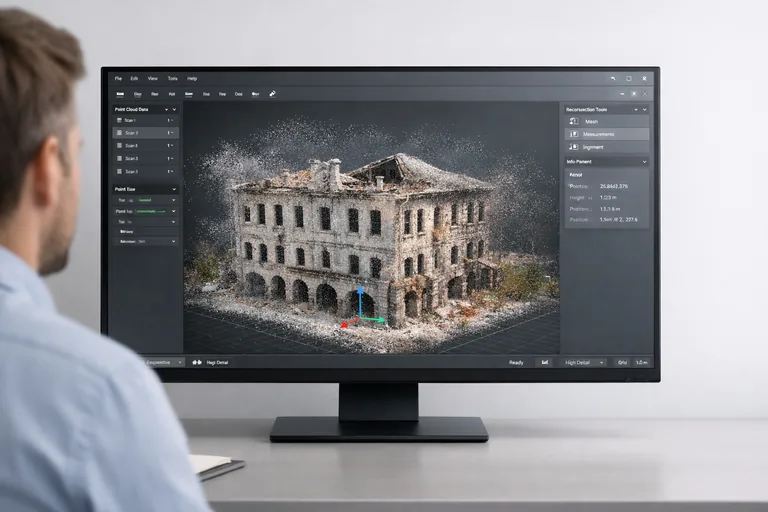

BIM referans: Revit, Archicad, Civil 3D, AutoCAD. RCP / E57 / LAS attach edilir; üzerine modelleme yapılır.
Mekanik tasarım: SolidWorks, Inventor, CATIA, Creo. Endüstriyel tarama verisi reverse engineering için kullanılır.
GIS ve harita: ArcGIS Pro, QGIS, Global Mapper. LAS / LAZ dosyaları üzerinden DEM, DTM, kontur üretir.
Fotogrametri çıktısı: RealityCapture, Agisoft Metashape, ContextCapture. Fotoğraf yığınından point cloud üretir.
Otomatik segmentasyon: PointFuse, EdgeWise, Avvir. Yapay zeka destekli sınıflandırma ve mimari eleman çıkarımı.
Bağımsız analiz: Navisworks (çakışma kontrolü), Verity (BIM-as-built sapma), Faro As-Built (otomatik duvar/zemin çıkarımı).

Bir mimari ofisin başlangıç seti tipik olarak CloudCompare (ücretsiz inceleme) + ReCap Pro (RCP üretimi) + Revit (BIM) üçlüsünden oluşur. Kurumsal şantiye yönetimi tarafında bu sete Navisworks ve sapma analizi eklenir.

Bu Konuya Nereden Başlamalı

Point cloud'a ilk kez giren bir mühendis veya mimar için pratik üç adımlı yol şu: önce CloudCompare gibi ücretsiz bir görüntüleyici indir ve internette serbest paylaşılan bir örnek E57 dosyasını aç. Veriye dokunmak en hızlı kavrayışı verir. İkinci adımda küçük bir oda ya da ofis köşesini drone'suz bir akıllı telefon fotogrametri uygulamasıyla tara — sahnenin nokta bulutu olarak nasıl yeniden oluştuğunu deneyimle. Üçüncü adımda ReCap Pro veya benzeri bir indeksleyici ile bu veriyi RCP'ye çevir ve Revit veya AutoCAD'e attach et; modelleme akışını içeriden gör. Bu üç adımı tamamladığında point cloud'un sadece soyut bir veri tipi olmadığı, somut bir mühendislik aracı olduğu yerine oturur.
