POINT CLOUD İLE AS-BUILT MODELLEME SÜRECİNİ YÖNETMEK

Kentsel dönüşüm kapsamına alınmış bir konut bloğunun güçlendirme projesi: paftalar 1979 tarihli, ara katta iki kez tadilat görülmüş, iki kolon ölçüsü plana göre 5 cm sapmış. Sahaya metre ve teleskopik şerit ile çıkıp ölçmek beş gün; lazer tarayıcıyla bir günde tüm bina nokta bulutu olarak kapatılır. Ama as-built işi taramayla bitmez; o sadece zincirin ilk halkasıdır.

Point cloud ile as-built modelleme; sahadan başlayıp BIM modeline ulaşan dört aşamalı bir veri zinciridir: yakalama, registration, segmentasyon-decimation ve modele aktarım. Her aşamada ayrı bir karar vardır — hangi format arşivlenecek, hangi tolerans sözleşmeye yazılacak, hangi sapma raporu teslimle birlikte gidecek. USIBD'nin yayımladığı Level of Accuracy standartları bu kararların ortak referans çerçevesini verir; teklif aşamasında LOA sınıfının sözleşmeye girmesi şarttır.

As-Built Tarama Geleneksel Röleveden Neden Üstün?

Türk yapı stoğunun büyük bölümü 1990 öncesi paftalarla tutulur ve bu paftaların gerçek bina ile uyumu çoğu zaman %85'in altındadır. Tadilatlar, sıva-kaplama değişiklikleri, mevcut yapıda boyutlanmamış imalat bu sapmayı büyütür.

Geleneksel rölevede ölçü hatası ölçenin disiplinine bağlıdır; üç ölçü tutarsa yazılır, tutmazsa orta değer alınır. Lazer tarayıcıda ölçü hatası ekipmanın spec'inden gelir ve dökümana yazılır: cihazın 10 metre mesafedeki açısal hatası, mesafe doğruluğu (range accuracy) gibi parametreler önceden bilinir. Bu da sözleşme yapılırken hangi sapma garantisinin verileceğini netleştirir.

Pratik bir karşılaştırma:

• Manuel röleve, 1500 m² konut: 4-5 gün saha, 3-4 gün çizim, sapma 2-5 cm
• Sabit lazer tarayıcı, aynı bina: 1 gün saha (40-60 setup), 2-3 gün registration + segmentasyon, 4-5 gün modelleme, sapma 5-15 mm
• Mobil SLAM (sırt çantası), aynı bina: Yarım gün saha, ama doğruluk 15-30 mm bandına düşer

Hangi Tarama Yöntemi Hangi Sahaya Uygun?

Tarama teknolojisi son on yılda dört ana ekipman ailesine ayrıştı ve her birinin doğruluk-hız dengesi farklı. Türk pazarında dört aile de aktif kullanılıyor; seçim projenin tolerans gereksinimi ve bütçesi üzerinden yapılır.

• Sabit (terrestrial) lazer tarayıcı: Tripod üstüne sabitlenen cihaz, bir noktadan 360° dikey-yatay tarama. Tarama süresi setup başına 2-5 dakika, range doğruluk 1-2 mm bandı, açısal doğruluk arc-second mertebesinde. İç mekan, tarihi yapı, fabrika, endüstriyel tesis için ana ekipman. Lazer tarayıcı üreticileri 60 m, 130 m, 350 m menzilli modeller sunar.
• Mobil tarayıcı (SLAM): Sırt çantası veya el tipi; operatör yürüyerek tarar. Tarama 5-10 kat daha hızlı ama range doğruluk 15-30 mm bandına düşer. LOA sözleşmesi 15 mm'nin altında ise yetersiz kalır. Geniş alan inventarizasyonu, kaba mevcut durum çıkarımı için uygundur.
• UAV (drone) + LIDAR: Geniş alan dış cephe, çatı, tarihi yapı dış yüzey ölçümleri. Hava trafik müsadesi ve OSB sınırlarında izin gerekir.
• Fotogrametri: Çoklu fotoğraftan nokta bulutu üreten yazılım. Dokulu yüzeylerde başarılı, cam-parlak metal-tek renk yüzeylerde zayıf. Maliyet düşük, ama doğruluk ışık koşullarına ve kamera kalibrasyonuna bağlı.

Bursa Demirtaş OSB'deki bir tekstil fabrikası örneğin sabit tarayıcı + UAV kombinasyonu gerektirir: dış cephe ve çatı dronla, iç mekan ve makine yerleşimi sabit tarayıcıyla. Tarihi yarımadadaki bir han restorasyonunda ise sabit tarayıcı tek başına yeterlidir, ama setup sayısı 200'ü aşar çünkü tarihi yapı koridorları görüş hattını sürekli bloklar.

Format Yönetimi — E57 Arşiv, RCP Çalışma, LAZ Paylaşım

Ham veri tarayıcıdan çıktıktan sonra proje yaşam döngüsünde birkaç formattan geçer ve her formatın kendi rolü vardır. E57, ASTM E2807 standardı ile tanımlanır; renkli, taramayla birlikte tarama konumu (scanner position), kalibrasyon verisi ve panoramik görüntü saklar. LAS ise ASPRS (American Society for Photogrammetry and Remote Sensing) tarafından yönetilen, başlangıçta havadan LIDAR taraması için tasarlanmış format; built-in ASPRS sınıflandırma kodları (0-255) içerir.

Pratik bir format kuralı şudur: ham veriyi E57 olarak arşivle, çalışmak için RCP'ye dönüştür, uzak ekibe LAZ ile gönder. Üç format aynı veri için farklı amaç taşır. E57 cihaz-bağımsız olduğu için 10-15 yıl arşivlenir, sözleşme süresi sonunda model güncellemesi gerekirse bu E57 yeniden açılır. RCP indekslenmiş format olduğu için Autodesk hattında hızlı görüntüleme verir ama BIM koordinasyon yazılımları arası taşımada E57 daha güvenlidir.

Türk uygulamalarında bir başka pratik: kamu kurumuyla yapılan kentsel dönüşüm projelerinde teslim genelde RCP olarak istenir (idarenin tercih ettiği yazılım hattı bunu zorlar). Ama sözleşmeye E57 arşivinin de teslim edileceği yazılmalı; çünkü RCP üretici-bağımlıdır ve uzun vadeli arşiv için risk taşır.

Registration Setup'ları Nasıl Birleştirir?

Saha tarama tek bir setup ile bitmez; orta ölçekli bir bina 40-80, tarihi bir han 150-250 setup gerektirir. Her setup kendi yerel koordinatında veri toplar. Registration, bu farklı setup'ları tek bir global koordinat sistemine birleştirme işlemidir. Yapılış şekli sapma toleransını doğrudan belirler.

• Target-based registration: Saha taramasına önceden yerleştirilmiş hedef küre veya satranç tahtası işaretler. Tarayıcı her setup'ta aynı hedefi görür. Komşu setup'lar arası registration doğruluğu 1-2 mm bandında çalışır. Yüksek tolerans gereken işlerde (çelik konstrüksiyon, tesisat as-built) standart yöntem.
• Cloud-to-cloud (ICP) registration: İki bulut arasındaki ortak geometriyi yazılım otomatik eşler. Hedef gerektirmez, sahada hız sağlar; doğruluk 2-5 mm bandına düşer. Mimari rölevede ve LOA 20 (15 mm tolerans) işlerde yeterli.
• Hybrid + kontrol noktası: Total station ile çekilmiş jeodezik kontrol noktalarına bağlama. Geniş alanlı projelerde (köprü, metro tüneli, baraj) zorunludur; çünkü tek başına cloud-to-cloud uzaklıkta drift oluşturur.

Registration sonrası yazılım her setup için bir RMS error değeri raporlar. Bu sayı 2 mm üzerinde ise o setup ya yeniden hizalanmalı ya hedef revize edilmelidir. Çoğu yazılım 1.5 mm altı yeşil, 1.5-3 mm sarı, 3 mm üstü kırmızı gibi renkli rapor verir; teslim dosyasına bu rapor eklenmelidir.

İstanbul metrosu uzatma projesi gibi büyük altyapı işlerinde registration drift'i 200 metrelik tünelde 5-10 cm'ye kadar büyüyebilir; bu yüzden yer altında bile total station kontrol noktası zorunludur. Aksi halde model kuzey ucunda 8 cm sapar, sahada deliklerin tutmadığı anlaşılır.

Temizleme, Segmentasyon ve Decimation

Ham nokta bulutu registration sonrası kullanılabilir hale gelmez; üzerinde geçici objeler, yansımalar, gürültü noktaları, hareketli kişiler durmaktadır. Temizleme akışı şu sırayla işler:

1. Outlier (gürültü) filtreleme: Bir noktanın komşularına olan ortalama uzaklığı standart sapma katı bir eşiği geçerse o nokta silinir. Yazılımda "statistical outlier removal" parametresi 8-16 komşu, 1.5-2.5 std bandında kullanılır.
2. Hareketli obje çıkarma: Tarama sırasında geçen kişiler, açılan-kapanan kapılar, dolaşan araçlar elle veya yarı-otomatik silinir. Aynı bölgenin iki farklı setup'ta görünmesi otomatik tespite yardımcı olur (kalıcı obje iki setup'ta da var, hareketli olan yalnızca birinde).

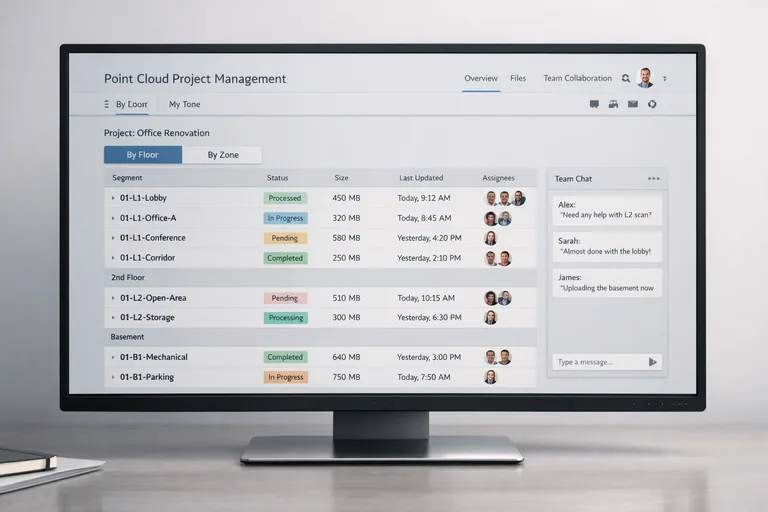

3. Segmentasyon: Bulutu mantıksal parçalara ayırma — kat bazlı, oda bazlı, dış cephe, MEP tesisat. Sonraki modelleme aşamasında çalışma diliminin tek seferde RAM'e sığması için kritik. 100 milyon nokta tek dilim olarak açılırsa modelci dakikada bir bekleme yaşar.
4. Decimation (seyreltme): Voxel grid yöntemiyle bulut belirli bir hücre boyutuna indirgenir. 5 mm grid mimari modelleme için tipik, 10 mm grid hızlı görselleştirme için, 2 mm grid çelik bağlantı detayı için. 200 milyon noktayı 20 milyona düşürmek modelleme hızını üç katına çıkarır; gözle ayırt edilemez bir kayıpla.
5. Mesh çıkarımı (gerektiğinde): Eğri yüzeyler, tarihi yapı süslemeleri, restorasyon projeleri için nokta bulutu yerine mesh yüzeye geçilir. Mesh, BIM elemanı değildir; ama yüzey takibi için referanstır.

Mesh ile BIM elemanı arasındaki fark önemlidir: mesh sadece üçgenlerden oluşan yüzeydir, parametrik bilgi taşımaz. BIM duvarı ise tipi, kalınlığı, malzemesi, ilişkileri olan bir nesnedir. As-built teslimi BIM elemanı bekliyorsa mesh ara çıktıdır; LOD 300'e gitmek için mesh üzerinden duvar, döşeme, kolon yeniden çizilir.

Modele Aktarımda LOA Sınıfı Ne İşe Yarar?

Temizlenmiş bulut artık modelleme yazılımının arka planına yerleştirilebilir. Bu aşamada nokta bulutu sadece referans'tır; üzerine BIM elemanları (duvar, döşeme, kolon, kapı, MEP) sıfırdan çizilir. Kritik karar bu çizim sırasında verilir: her elemanı nokta bulutuyla ne kadar yakın eşleştireceğim?

USIBD (United States Institute of Building Documentation) tarafından tanımlanan Level of Accuracy (LOA) sınıfları bu kararın çerçevesini verir:

• LOA 10: 50 mm üzeri tolerans. Mevcut yapı stoğunun kabaca yer tespiti.
• LOA 20: 15-50 mm tolerans. Genel mimari as-built, kentsel dönüşüm röleve, müteahhit tekliflendirme öncesi keşif.
• LOA 30: 5-15 mm tolerans. Mimari uygulama, tadilat-güçlendirme, MEP koordinasyon.
• LOA 40: 1-5 mm tolerans. Çelik konstrüksiyon bağlantı detayı, endüstriyel tesis prefabrikasyon, tarihi yapı koruma rölevesi.
• LOA 50: 1 mm altı tolerans. Hassas imalat referansı (gemi, uçak, kalıp).

Sözleşmeye yazılan LOA sınıfı hem ücretlendirmeyi hem teslim sapma raporunu belirler. LOA 30 için müteahhit, modelinin %95'inin ±15 mm bandında olduğunu kanıtlamak zorundadır. LOA 20 için %90, ±50 mm yeterlidir. Yanlış LOA seçimi iki yönde de zarar verir: gereğinden yüksek LOA boş yere modelci zamanı yutar; gereğinden düşük LOA sahaya çıkıldığında çelik bağlantının tutmadığı anlaşıldığında ortaya çıkar.

Modelleme akışında yaygın komutlar ve adımlar şudur (Türkçe arayüzlü Autodesk Revit üzerinden):

• Insert > Point Cloud (Ekle > Nokta Bulutu): RCP dosyası yerleştirilir, Origin to Origin veya Shared Coordinates seçeneğiyle hizalanır.
• Section Box (Kesit Kutusu): Her kata 10-20 cm dilimler tanımlanır, plan görünümünde duvar izleri bulut olarak görünür.
• Wall / Floor / Column komutları: Bulut izinin üzerinden çizilir, bulut saydamlığı VV (Visibility/Graphics) menüsünden ayarlanır.
• Model In-Place family: Eğri yüzey, eğik duvar, restorasyon detayları için kullanılır — tip elemanla çözülemeyen geometri.

AutoCAD tarafında 2D as-built için _POINTCLOUDATTACH ve _POINTCLOUDCROP komutları kullanılır; bulut katlara göre kesilip plan-kesit-görünüş paftaları üretilir. Civil 3D, arazi modellemesinde nokta bulutundan doğrudan TIN yüzey üretir.

Sapma Analizi ve Teslim Dosyası

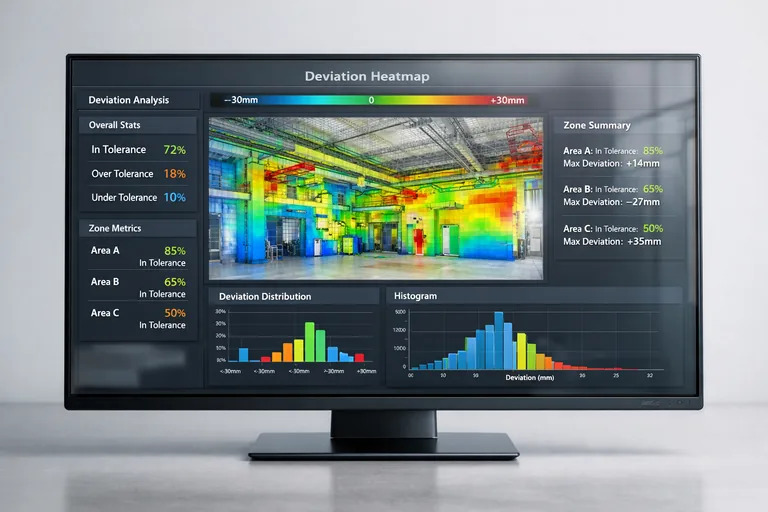

İyi bir as-built teslim dosyası BIM modeli ile sınırlı değildir; modelin nokta buluta göre sapmasını da içerir. Cloud-to-model sapma analizi şu şekilde işler: yazılım model yüzeyini referans alır, her nokta için en yakın model yüzeyine mesafeyi hesaplar, renk skalasıyla harita çıkarır. Yeşil = tolerans içinde, sarı = sınırda, kırmızı = aşım.

Türk pratiğinde sapma raporu sıradan bir ek değildir; statik mühendisi kolon konumlarını ona göre kontrol eder, MEP mühendisi tesisat şaftını ona göre yerleştirir. Tarihi yapı koruma kurullarına sunulan projelerde mevcut yapının ölçü kanıtı olarak değerlendirilir.

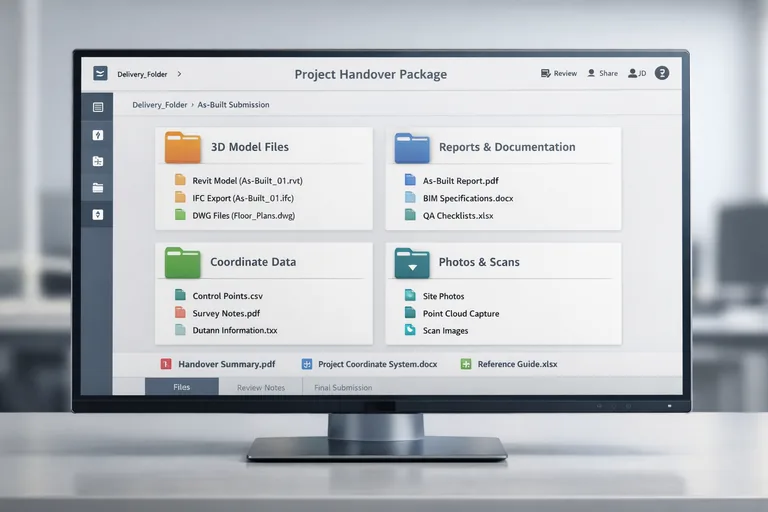

Tam bir as-built teslim dosyası içeriği:

• BIM modeli (RVT veya IFC) — LOD 200, 300 veya 400'e göre değişen detay seviyesi
• 2D paftalar (PDF) — plan, kesit, görünüş, sistem detayları
• Ham nokta bulutu arşivi (E57) — değişiklik tespiti için 10-15 yıl saklanır
• Registration raporu — RMS error tablosu, setup başına
• Sapma raporu — cloud-to-model karşılaştırması, ortalama ve standart sapma değerleri, renk haritası
• LOA sınıfı beyanı — sözleşmede yazılı toleransla uyumluluk kanıtı
• Setup yerleşim planı — tarama konumlarının kat planı üzerine bindirilmiş çizimi

Türkiye'de Hangi As-Built Senaryoları Sık Görülür?

Türk yapım pratiğinde nokta bulutu as-built ihtiyacı dört ana senaryoda yoğunlaşır:

• Kentsel dönüşüm rölevesi: Mevcut yapı stoğunun belediye onaylı paftaya kavuşturulması. LOA 20 yeterli, hızlı çıktı önemli. Sabit tarayıcı bir günlük setup ile 4-5 katlı blok kapatır.
• Güçlendirme ve tadilat projeleri: Statikçi kolon-kiriş ölçülerini, MEP mühendisi tesisat hatlarını model üzerinden çalışır. LOA 30 standart, sapma raporu kritik. 1999 deprem yönetmeliği öncesi yapılarda ilave kolon yerleşimi yanlış model üzerinden hesaplanırsa sahada hata çıkar.
• Tarihi yapı belgeleme: Koruma kurulu projeleri için yüksek doğruluk gerekir. LOA 40, mesh + BIM hibrit teslim. İstanbul tarihi yarımadadaki bir han, Konya selçuklu yapısı, Edirne köprü ölçümü bu kategoride.
• Sanayi tesisi as-built: Mevcut fabrikaya yeni hat eklenmesi, vinç güzergahı değişikliği, MEP revizyonu. Çelik konstrüksiyon ve büyük çaplı boru sistemi nedeniyle LOA 30-40 birlikte istenir. Tesisat çakışma analizi (clash detection) sapma raporuyla beraber yapılır.
• Deprem hasar tespiti: Mevcut tarama ile sonraki tarama karşılaştırması; yapı oturması veya çatlak hattı tespiti. Bu uygulama 6 Şubat 2023 sonrası önem kazandı; bir kez taranan binanın 10-15 yıl sonra tekrar taranıp ilk bulutla karşılaştırılması yapısal deformasyonu sayısal olarak gösterir.

Bu senaryoların her biri için sözleşmede LOA sınıfı, teslim formatı ve sapma raporu netleştirilmelidir. Point cloud eğitimi programları bu farklı senaryoların pratik karar adımlarını birlikte ele alır; saha yıllar süren deneme-yanılmayı aylara indirir.

Saha Tecrübesinden Düşmüş Pratik Notlar

• Hedef küre ve satranç tahtası yerleşim planı saha öncesi hazırlanır; doğaçlama yerleşim registration drift'ini büyütür.
• Tarama günü hava sıcaklığı ve nem cihaz spec'inde belirtilen bant dışındaysa range doğruluk düşer; yaz öğleninde +40°C'de tarama yapılmaz.
• Cam yüzey lazer ışınını geçirir veya saçıltır; pencere arkası nokta bulutu boş çıkar. Tek çözüm cam yüzeyleri ya kapatmak ya da fotogrametri ile tamamlamak.
• Yansıtıcı metal yüzey (paslanmaz, alüminyum) yanlış ölçü verir; tarama öncesi mat sprey veya kağıt etiket ile yüzey kırılır.
• Decimation öncesi ham veri yedeği muhakkak alınır; voxel grid kararı geri alınamaz, yeniden seyreltmek için ham veriden başlanır.
• LAS dosyası coğrafi referans (datum) gerektirir; UTM koordinat sistemi tanımlanmadan kaydedilen LAS sonradan GIS'e aktarılamaz.
• Sözleşmede LOA sınıfı yazılı değilse müteahhit en kötü senaryoyu varsayar; idare bu yüzden tekliften önce LOA tanımı yapmalıdır.
• 10 yıl sonra yeniden açılması gereken arşiv için RCP değil E57 kullanılır; üretici-özel format uzun vadeli risk taşır.
• Mobil SLAM tarayıcı koridor-bağımlı yerlerde drift biriktirir; uzun koridorlu binalarda sabit tarayıcı daha güvenli.
• Sapma raporunda renk haritası tek başına yetmez; ortalama, standart sapma ve %95 percentile değerleri sayısal tabloyla beraber sunulur.

Point cloud ile as-built modelleme; doğru ekipman seçiminden başlayıp registration disiplini, format yönetimi, segmentasyon-decimation kararları ve LOA sözleşmesinin teslimle uyumuna kadar uzanan bir veri zinciridir. Zincirin tek halkası zayıf kalırsa proje sonunda model gerçeği yansıtmaz; hata sahada çıkar, çelik bağlantı yeniden imal edilir, tesisat şaftı yeniden delinir. Doğru kurulan zincirde ise model 10-15 yıl sonra yapılacak güçlendirme veya değişiklik için yeniden başvurulabilir bir referans olur — bu da nokta bulutu yatırımının asıl getirisini oluşturur.
