İLERİ PNÖMATİK EĞİTİMİ

Bursa Demirtaş OSB'deki bir otomotiv yan sanayi tesisinde paketleme istasyonundaki çift etkili silindir, vardiyanın üçüncü saatinde tam strok uzunluğunu vermez hâle geliyor. Hat basıncı manometre üzerinde 7 bar, kompresör çalışıyor, valf adası ledleri yanıp sönüyor. Bakım ekibi önce solenoidi değiştiriyor, sonra silindir keçesini açıyor, en son ise FRL ünitesindeki filtrenin diferansiyel basınç göstergesine bakıyor: 0,9 bar düşüş. Sorun ne silindirde ne valfte; hat girişindeki tıkanmış filtre nedeniyle silindire ulaşan etkin basınç 6,1 bara inmiş, oransal valfin akış karakteristiği sapmış. Temel pnömatik eğitiminde "basınç düştü, filtreyi kontrol et" cümlesi yazar ama saha doğrulamasını yapacak disiplin ileri seviyede kazanılır.

İleri pnömatik; tek silindir-tek valf mantığının ötesine geçerek oransal/servo kontrol, çok silindirli devre sıralaması, hassas hava hazırlama, ISO 4414 emniyet kuralları ve PLC entegrasyonu konularını birlikte ele alır. Pnömatik kavramının temelleri Vikipedi'de giriş seviyesinde toparlanmıştır; bu makale temel kursun ardından sahaya çıkacak teknisyen ve mühendis için ileri devre tasarımı, oransal kontrol, enerji verimliliği ve emniyet konularını saha pratiğiyle ele alır.

ÇİFT ETKİLİ SİLİNDİR NASIL ÇALIŞIR?

Çift etkili silindir, her iki yönde basınçlı hava ile kontrollü hareket sağlar. Tek etkili tipte geri dönüş yaya bağlıdır; ileri pnömatikte yaylı geri dönüşten kaçınılır çünkü yay kuvveti zamanla düşer, geri dönüş hızı yük altında tutarsız olur. Çift etkili silindirde her iki taraf basınçla kontrol edilir, hız ve kuvvet bağımsız olarak ayarlanabilir.

Saha seçimi sırasında dikkat edilen parametreler:

• Bore çapı (silindir iç çapı): İleri/geri kuvvet hesabında. F = P × A. 50 mm çaplı silindir 6 barda yaklaşık 1.178 N kuvvet üretir; geri dönüşte piston kolu alanı çıkarılır, kuvvet %15-20 düşer
• Strok uzunluğu: İmalat ihtiyacının 1,2 katı seçilir; uç darbeleyiciye çarpmadan iş tamamlanmalıdır
• Piston kolu çapı: Burkulma yükü hesabı (Euler formülü) strok uzun ise belirleyici olur
• Yastıklama (cushion): Strok sonunda darbe sönümleme. Sabit yastık ekonomik, ayarlanabilir yastık (vidayla) hassas yüklerde tercih edilir
• Magnetik piston (manyetik reed sensör için): Konum geri beslemesi gereken her uygulamada zorunludur

Çift etkili silindiri kontrol eden valf tipik olarak 5/2 veya 5/3 yön kontrol valfidir. 5 portlu yapıda iki çalışma portu silindirin iki tarafına gider, iki egzoz portu susturucuya bağlanır, bir port hava beslemesini sağlar. 5/3 valfin merkez konumu uygulamaya göre seçilir: merkez kapalı silindiri tutar, merkez egzoz serbest bırakır (yer çekimi yüküne dikkat), merkez basınçlı çift taraflı tutma kuvveti uygular.

ORANSAL VE SERVO VALF KONTROLÜ

Klasik solenoid valfler tek pozisyonlu (aç-kapa) çalışır; akış ya tam ya yok. İleri pnömatikte hassas konum ve kuvvet kontrolü gerektiğinde oransal ve servo valfler devreye girer. Oransal valf, bobine uygulanan akıma orantılı olarak orifis kesitini değiştirir; servo valf, kapalı çevrim geri besleme ile orifisi mikrosaniye mertebesinde ayarlar.

Oransal valf-çift etkili silindir kombinasyonu klasik pnömatiğe göre belirgin avantajlar sağlar: tepki süresinde belirgin azalma, hava tüketiminde düşüş ve konum hassasiyetinde milimetre altı tolerans. Magnetostriktif konum sensörü ile geri beslemeli sistemde 0,2 mm tolerans, kuvvet kontrolünde %5 hassasiyet pratik bir hedeftir.

Servo pnömatik sistemlerin pratik zorlukları:

1. Sürtünme: Silindir keçesi sabit-koparma sürtünmesi (stiction) düşük hızlarda dalgalı hareket yaratır; düşük sürtünmeli FKM keçe ve yağlanmamış silindir tercih edilir
2. Sıkıştırılabilirlik: Havanın sıkıştırılabilir olması doğal yay etkisi yaratır, sistem konum ayarında salınım yapabilir; PID parametrelerinin saha kalibrasyonu zorunludur
3. Nonlineer dinamik: Basınç-akış ilişkisi lineer değildir; modern kontrolcüler ileri besleme (feedforward) ile bu nonlineerliği telafi eder
4. Sızıntı: Servo valfte mikronluk orifis aşınmaları akış karakteristiğini değiştirir; periyodik kalibrasyon gerekir

Pratik uygulama alanları: ambalaj makinelerinde hassas pozisyonlama, gıda dolum hattında oransal vana açma kapama, otomotiv yan sanayide cam silici ve aerodinamik test düzeneklerinde yük simülasyonu. Önde gelen pnömatik üreticileri oransal ve servo valf serilerini standart katalog ürünü hâline getirmiştir; seçim kriteri tepki süresi, debi karakteristiği ve histerezis değeridir.

FRL ÜNİTESİNDE TEMİZ HAVA DİSİPLİNİ NASIL KURULUR?

Sistemin can damarı FRL ünitesidir: Filtre, Regülatör, Lubrikatör. Sıralama hiçbir zaman değişmez. Filtre önce gelir; kompresör hattından gelen kaba parçacık, pas ve nemi alır. Regülatör hattı sabit basınca düşürür. Lubrikatör (gerekiyorsa) yağ buharı katar. Lubrikatör en başa konursa yağ regülatörün diyaframına ve filtre elemanına yapışır, sistem kısa sürede tıkanır.

Filtre seçimi mikron derecesine göre kademelendirilir:

Partikül filtresi (5, 25, 40 mikron)

Kaba kir, pas, hat kalıntısı için. Standart endüstriyel uygulamada 5 mikron giriş kademesi olur.

Koalesans (coalescing) filtresi (0,01 - 1,0 mikron)

Su ve yağ aerosolünü tutar. Mikronluk damlacıklar filtre elemanında birleşerek büyür, alta toplanır, otomatik drenajla atılır.

Adsorpsiyon filtresi (aktif karbon)

Yağ buharı ve koku için. Gıda, ilaç, hassas elektronik üretiminde son kademe.

Filtre değişim kararını gözle değil veriyle vermek gerekir. Modern FRL ünitelerinde diferansiyel basınç göstergesi vardır; giriş ile çıkış arasındaki fark 0,5 barı geçtiğinde değişim zamanı gelmiştir. Saha kontrolü bu göstergeyi okur, log defterine yazar; tahmini takvim bazlı değişim aşırı maliyet veya gecikme yaratır.

Regülatör seçiminde port boyutu değil pik debiye göre boyutlandırma yapılır. Yaygın hata şudur: kompresör çıkışına bakılarak ortalama tüketim hesaplanır, regülatör küçük seçilir; silindir aynı anda hızlı dolduğunda hat basıncı düşer, sistem yavaşlar. Doğru hesap her aktüatörün pik tüketimini ayrı ayrı belirler, eş zamanlılık faktörüyle çarpar.

Türkiye'deki üretim tesislerinde lubrikatör kullanımı azalmaktadır. Modern silindirler ön yağlanmış (pre-lubricated) gelir; lubrikatör hat kontaminasyonu yaratır, gıda ve ilaç hattında zaten yasaktır. Bunun yerine üç kademeli filtrasyon (5 mikron + 1 mikron koalesans + 0,01 mikron submikron) yaygınlaşır.

BASINÇ DÜŞÜRME VE AKIŞ KONTROL VALFLERİ NASIL SEÇİLİR?

Basınç düşürme regülatörü hattı sabit değerde tutar; kompresör 8 bar veriyorsa makine ihtiyacına göre 5, 6 veya 7 bara düşürülür. İleri uygulamada çift basınç stratejisi kullanılır: iş tarafına 6 bar, silindirin geri dönüşüne 3 bar. Sürtünmeyi yenecek 3 bar yeterlidir; geri dönüşte yüksek basınç kullanmak hem hava israfı hem de uç darbeleyiciye çarpma sertliği yaratır.

Akış kontrol valfi silindir hızını ayarlar. İki temel mantık vardır:

1. Meter-in: Silindire giren havayı kısar. Yük değişken ise silindir hızı dalgalanır; nadir tercih edilir
2. Meter-out: Silindirden çıkan havayı kısar. Karşı basınç oluşturur, yük altında hız sabittir; pnömatik standardıdır

Akış kontrol valfi her zaman silindire yakın takılır, valf adasına değil. Susturucu seçimi de akış kontrol kadar önemlidir; yanlış susturucu egzoz hattını kısıtlar, silindir hızını yarıya indirebilir. Susturucu seçimi gürültü değil debi (Cv değeri) kriteriyle yapılır.

Proses kontrolünde sıklıkla görülen senaryo: silindir hareket başlangıcında hızlı, ortada normal, sonunda yavaş istenir. Bu profil tek bir akış kontrol valfiyle elde edilmez; iki valf veya bir oransal valf gerekir. Tek valf seçilmişse profil sabit olur, uç darbeleyiciye sert çarpma yastıklamayı uzun vadede bozar.

VAKUMLU TUTUCU VE EJEKTÖR UYGULAMALARI

İleri pnömatik vakum tarafını da kapsar. Vakum, ejektör (venturi prensibi) veya vakum pompası ile üretilir; ejektör basit, hızlı tepkili ve hareketli parçası yoktur. Pozitif basınçlı hava bir orifisten geçerken yan portta düşük basınç yaratır, bu hat vakum çekişine bağlanır.

Vakum tutuculu uygulamaların tipik problem alanları:

• Vakum yetersizliği: Ejektör çıkışı kapatılırsa vakum oluşmaz; çıkış her zaman atmosfere açık olmalıdır
• Yüzey sızıntısı: Vantuz dudağı pürüzlü yüzeye temas ettiğinde tutma kuvveti düşer; köpük (foam) dudaklı vantuz pürüzlü yüzeyde standart NBR vantuzdan iki kat tutuş verir
• Çift devre mantığı: Vakum ekonomisi için tutma sırasında ejektör durdurulur, kapalı sistem vakumu korur; bırakma sinyalinde kısa bir pozitif basınç darbesi (blow-off) parçayı düşürür
• Vakum sensörü: Vakum seviyesini PLC'ye bildiren basınç anahtarı; parça gerçekten tutulmadan sonraki adıma geçmeyi engeller

Gıda ambalaj hatlarında çok vantuzlu (multi-cup) düzenekler 200 ms'de paket alır; otomotiv yan sanayide cam tutma operasyonunda tek vantuz 50 kg cam yükünü 8 saatlik vardiyada hatasız taşır. Beyaz eşya montaj hatlarında saç parça transferi vakumla yapılır; vakum kaybedildiğinde mıknatıs yedek tutma sistemi devreye girer, parçanın düşmesi engellenir.

ISO 4414 EMNİYET ÇERÇEVESİ

ISO 4414:2010 standardı pnömatik akışkan güç sistemleri ve bileşenleri için genel kurallar ve emniyet gereksinimlerini belirler. Standart, ISO 12100 makine emniyeti çerçevesinde tanımlı tüm pnömatik tehlikeleri kapsar; sistem tasarımı, kurulum, ayar, kesintisiz işletme, bakım kolaylığı, enerji verimliliği ve çevresel etkiler ele alınır. Hava kompresörleri ve fabrika hava dağıtım sistemleri standardın kapsamı dışındadır; bunlar ayrı kurallarla yönetilir.

ISO 4414'ün saha pratiğine yansıyan ana başlıkları:

• Saklanan enerji yönetimi: Sistem kapatıldığında basınçlı hava silindirde, akümülatörde veya hat hacminde kalır; bakım öncesi bu enerjinin güvenli boşaltılması (lockout-tagout) tasarım gereğidir
• Acil stop devresi: Tüm pnömatik aktüatörler tanımlı bir konuma gitmeli ya da güvenli serbest durumda kalmalıdır; merkez egzoz valfi acil stopta silindiri serbest bırakır, merkez kapalı valf konumunu korur, seçim yer çekimi yükü ve operatör güvenliğine göre yapılır
• Hortum-rakor patlama emniyeti: Yüksek basınçlı hatlarda hortum yırtılması durumunda hortum atışı (whip) operatöre çarpabilir; emniyet kelepçeleri ve hortum koruyucu sleeve zorunludur
• Gürültü: Susturucu, hava boşaltım gürültüsünü 80 dB(A) altına düşürür; OSB tesislerinde işyeri sağlığı yönetmeliklerine uyum için gereklidir
• Yetkili personel: Sistem üzerinde çalışacak teknisyenin yetkinliği belgelendirilmelidir; MYK belgesi bu noktada kabul gören referanstır

Türkiye'deki büyük üretim tesislerinde ISO 4414 doğrudan referans alınır; CE işaretli makineler bu standarda uygunluk dokümantasyonuyla satılır. Yerel atölye ve küçük üretim hattında uygulama daha gevşek olsa da iş kazası incelemelerinde standardın hangi maddesinin ihlal edildiği soruşturulur.

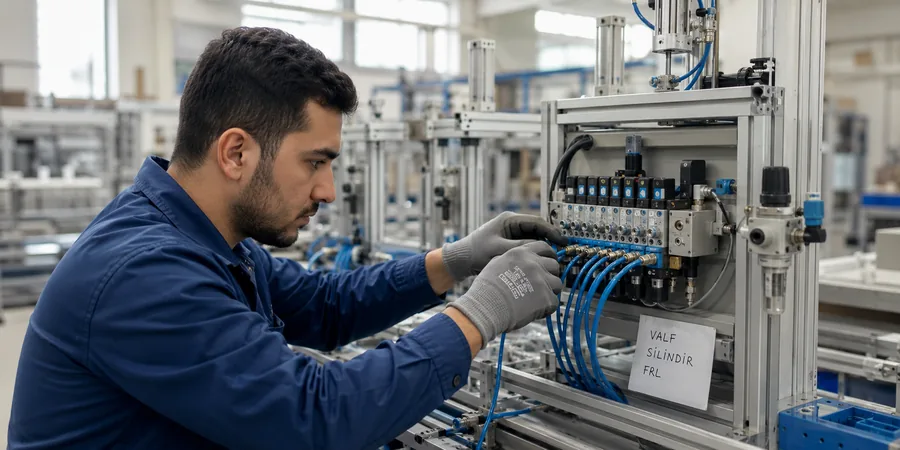

TÜRKİYE'DE PNÖMATİK KULLANIM ALANLARI VE EĞİTİM ÇERÇEVESİ

Pnömatik sistemler Türkiye sanayisinin büyük bölümünde temel otomasyon altyapısıdır. Tipik kullanım örnekleri:

• Otomotiv yan sanayi (Bursa, Kocaeli, Sakarya): Kaynak hücrelerinde tutma fikstürleri, montaj hatlarında robot el değiştirici (tool changer), sızdırmazlık test bench'leri
• Beyaz eşya montaj hatları (Çerkezköy, Manisa): Saç şekillendirme presleri, perçin tabancası, vidalı sıkma istasyonları, vakumlu transfer
• Tekstil OSB'leri (Bursa, Çorlu, Denizli): Dokuma tezgâhlarında atkı sürme, baskı makinelerinde merdane kaldırma, ambalaj hattında etiketleme
• Gıda ve içecek ambalaj (Konya, Kayseri, Mersin): Şişe doldurma vana kontrolü, kapak kapama, paket gruplama, paletleme
• İlaç ve ilaç ambalaj (İstanbul, İzmir): Steril dolum hatlarında yağsız pnömatik, vakumla blister transferi, ambalaj kutusu kapama
• Basit otomasyon ve atölye işleri: Pnömatik el aletleri (taşlama, zımba, vidalama), küçük presler, parça tutma fikstürleri

Mesleki eğitim tarafında MEB ileri pnömatik müfredatı endüstriyel otomasyon teknolojileri programının ana modüllerinden biridir. Müfredat; temel pnömatik elemanları, devre tasarımı, elektropnömatik kontrol, PLC entegrasyonu ve sistem bakımını kademeli olarak işler. MYK Mesleki Yeterlilik Kurumu tarafından yayımlanan "Endüstriyel Bakım Onarımcısı" ve "Otomasyon Sistemleri Uzmanı" ulusal yeterlilikleri pnömatik bakım, devreye alma ve sorun giderme becerilerini seviye 4 ve seviye 5 sertifikalarıyla belgeler.

Saha mühendislerinin ihtiyaç duyduğu beceri seti makine bakımı tarafıyla bütünleşik gelişir; periyodik bakım talimatı eğitimi filtre değişim takvimi, basınç kontrol periyodu ve sızıntı taraması için talimat yapısını kurar. Akışkan güç sistemlerinin diğer ayağı olan hidrolikle hidrolik sistemlerin bakım onarımı eğitimi pnömatik mühendisinin görev tanımına paralel düşer; her iki disiplin endüstriyel bakım rolünde birlikte değerlendirilir.

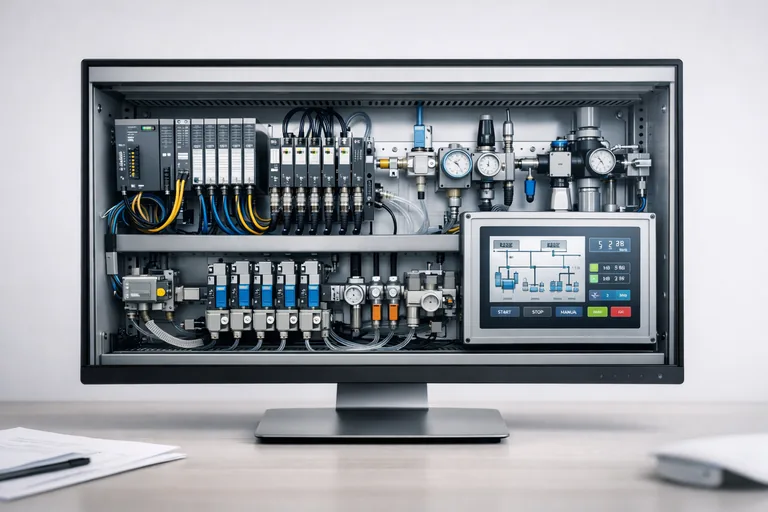

PLC ENTEGRASYONU VE GERİ BESLEMELİ KONTROL

Saf pnömatik mantık devreleri (kaskad, JK) altı-yedi adıma kadar yönetilebilir; daha karmaşık sıralamada devre okunamaz hâle gelir. Bu noktada PLC sıralama mantığını yazılıma alır. Tipik bağlantı katmanları:

Giriş tarafı

Silindir konum sensörleri (manyetik reed, indüktif yakınlık), basınç anahtarları, vakum sensörleri, operatör butonları, sınır anahtarları. Reed sensör yalnızca manyetik pistonlu silindirde çalışır; bu seçim silindir alımında baştan yapılmalıdır.

Çıkış tarafı

Solenoid valf bobinleri (genelde 24V DC), valf adası (manifold) merkezi besleme noktası, oransal valf analog çıkışı (0-10V veya 4-20 mA).

Saha veriyolu

IO-Link, AS-i, Profinet veya EtherCAT ile valf adasının PLC'ye tek kablo üzerinden bağlanması. Her solenoid için ayrı kablo çekmek küçük tesiste işe yarar; orta ve büyük tesiste kablo sayısı yönetilemez hâle gelir.

PLC programlamada en sık yapılan hata sensör geri beslemesi yerine zaman gecikmesi (timer) kullanmaktır. Silindir hızı yük, sıcaklık, sürtünme ve sızıntıyla değişir; soğuk başlangıçta silindir yavaş hareket eder, timer önce biter, valf bir sonraki adıma geçer, mekanik çarpışma olur. Doğru pratik her adımda sensör teyidi almak, timer'ı yalnızca hata zamanaşımı (watchdog) için kullanmaktır: "3 saniye içinde sensör sinyali gelmezse hata raporla, sistemi güvenli duruma al".

ENERJİ VERİMLİLİĞİ VE SIZINTI NASIL YÖNETİLİR?

Pnömatik enerji sanayideki en pahalı enerji formudur. Elektrikten basınçlı havaya dönüşüm verimi %10-15 bandında kalır; geri kalan ısıya gider. Bu yüzden her sızıntı, kayıp basınç ve gereksiz tüketim doğrudan elektrik faturasına yansır.

Saha pratiğinde hızlı verimlilik kazançları:

1. Hat basıncını ihtiyaca göre düşürmek: 7 bar yerine 5 bar yetiyorsa, 1 bar düşüş kompresör tüketiminde yaklaşık %7 azalma getirir
2. Çift basınç stratejisi: İş tarafına 6 bar, geri dönüşe 3 bar; toplam hava tüketimini %25-30 azaltır
3. Ultrasonik sızıntı dedektörü: İnsan kulağı 7 bardaki 3 mm'lik deliği duymaz; ultrasonik cihaz haftalık taramada onlarca noktayı bulur. Tek 3 mm delik yıllık binlerce kWh kaybeder
4. Vardiya dışı bölgesel kesim: Üretim durduğunda hattın o bölümünü ana 2/2 valfle kapatma; gece sızıntısı sıfıra iner
5. Sabit boru tesisat: Esnek hortum rakorları zamanla en çok sızıntı üreten noktadır; sabit alüminyum veya çelik boru tesisatı uzun vadede daha az kayıp verir
6. Vakum ekonomisi: Ejektörde "air-saving" modu, tutma sırasında ejektörü durdurur; sürekli akış yerine sadece vakum düşünce devreye girer

Sızdırmazlık tarafında üç ayrı problem alanı vardır: silindir keçeleri, valf gövde O-ringleri ve rakor dişleri. Hat sıcaklığı 60°C'yi geçen yerlerde NBR keçe yerine FKM (florkarbon) seçilir; NBR sıcakta sertleşir, altı ayda kaçırmaya başlar. Rakor dişlerinde BSPP (paralel) ve BSPT (konik) ayrımı kritik; ikisi karıştırıldığında diş sıkılsa bile sızdırır. BSPP'de sızdırmazlık ayrı O-ring veya teflon bant ile sağlanır, BSPT'de diş yüzeyleri birbirine baskı yapar.

DEVREYE ALMA İÇİN HANGİ KONTROLLER YAPILIR?

Yeni pnömatik devreyi devreye alırken sırasıyla kontrol edilen tipik akış:

1. FRL ünitesi doğru sırada bağlı mı? Filtre - regülatör - (varsa) lubrikatör, akış yönü manometreye uygun
2. Regülatör çıkış basıncı sistem nominalinde mi? Manometre kontrolü, kompresör çalışırken ve aktüatör hareket ederken iki ayrı ölçüm
3. Filtre diferansiyel basınç göstergesi yeşil bantta mı? Kırmızıya yakınsa değiştirme zamanı
4. Tüm valflerin egzoz hatlarında susturucu var mı? Susturucu Cv değeri valf akışına uygun mu
5. Silindir hızı meter-out akış kontrol valfiyle ayarlanmış mı? Strok başı ve sonunda hız kontrolü
6. Acil stop testi: butona basıldığında silindirler beklenen konuma gidiyor mu, valf merkez konumu doğru mu
7. PLC tarafında her adım sensör teyidi ile mi geçiyor, timer sadece watchdog mu
8. 10 dakika sızıntı testi: kompresör kapalı, ana hat valfi kapalı, basınç düşüşü 0,2 barı aşıyor mu
9. Vakumlu uygulamada: vakum seviyesi sensörle PLC'ye gidiyor mu, blow-off zamanlaması bırakma noktasıyla senkronize mi
10. ISO 4414 emniyet maddeleri: enerji izolasyonu, hortum koruyucu, gürültü seviyesi, personel yetkinliği

Bu on maddenin geçtiği bir sistem ilk haftayı sorunsuz tamamlar. Geçmeyen maddeler 2-3 ay içinde mutlaka kendini duruş, ürün hatası veya iş kazası riski olarak gösterir. İleri pnömatik aslında yeni bir konu değildir; temelin daha titiz uygulanmasıdır. Devreyi çizen mühendis ile sahada montaj yapan tekniker arasındaki ortak dil — sembol, parametre, sıralama, basınç değeri — ne kadar net olursa, sistem o kadar uzun ömürlü çalışır ve enerji faturası o kadar düşük kalır.
