ÜÇ BOYUTLU YÜZEY MODELLEME EĞİTİMİ

Bursa'daki bir otomotiv yan sanayi firmasının tasarım odasında ortak bir cümle vardır: "panel reflesi bozuk, yüzey class A değil." İlk bakışta küçük gibi görünen bu yorum, aslında matematiksel bir tanıma dayanır. Komşu iki yüzeyin sınırında ikinci türev eşit değilse, boyalı panel üzerinde göz, gri-beyaz bir yansıma kırılması yakalar. Müşteri "estetik sorun" der; tasarımcı "G2 kayboldu" der; ikisi aynı şeyden bahseder.

Üç boyutlu yüzey modelleme, formu içi dolu bir hacim olarak değil; matematiksel olarak tanımlı, sıfır kalınlıklı bir kabuk olarak tarif etme disiplinidir. Bir oto panel, bir kulaklık kapağı, bir kabuk çatı, hatta Eskişehir'deki bir tren cer kabini — hepsi yüzey üzerinden kurulur. Konunun matematiksel temellerine değinen Class A surface tanımı bu kavramın otomotiv tarafındaki şartnamesini ortaya koyar.

Kontrol Noktası, Knot Vektörü ve Derece

NURBS bir yüzey dört şeyle tanımlanır: derece, kontrol noktaları, knot vektörü ve değerlendirme kuralı. Derecesi 1 olan bir eğri iki kontrol noktası arasında düz çizgidir; derece 2 üç kontrol noktasıyla kuadratik bir form çizer; pratikte iş yüzeyinin %90'ı derece 3 (kübik) eğri ve yüzeyle kurulur. Daha yüksek dereceler (5, 7) class A çalışmalarda yansıma kalitesi için tercih edilir ama hesap maliyeti hızla artar.

Knot vektörü, kontrol noktalarının yüzey üzerinde nasıl dağıldığını söyleyen sayısal bir dizidir. Derecesi p ve kontrol noktası sayısı n olan bir eğri için tam olarak p + n + 1 adet knot içerir. Knotlar arası mesafe daraltılırsa o bölgede yüzey daha sert biter; aralık genişletilince yumuşar. U-V parametrik uzayında yüzey iki ayrı knot vektörü tutar — biri U yönü için, diğeri V yönü için. Bu detay bir mimari öğrenci için fazla matematiksel görünebilir, ancak Rhinoceros'ta "insert knot" komutunun neden yüzeyin lokal bir bölgesinde davranışı değiştirdiğini bu mantık açıklar.

Yüzeylerin ardı bir Bezier yamaları (patch) zinciri olarak da okunabilir. Bir NURBS yüzeyi içinde knot insertion yapıldığında, otomatik olarak alttaki Bezier patch'lerin kontrol noktaları açığa çıkar. Bu kavramsal köprü tek başına önemli görünmese de, yüzeyi yeniden yapıştırma (rebuild) veya başka programa export ederken (IGES, STEP) neyin korunduğunu, neyin yaklaşıklandığını anlatır.

G0, G1, G2 Sürekliliği Hangi Anlama Geliyor?

İki komşu yüzeyin nasıl buluştuğu, çoğu zaman yüzeyin kendi kalitesinden daha önemlidir. Geometrik süreklilik üç ana basamakla anlatılır:

Pratikteki tolerans değerleri: G0 için pozisyon farkı 0,001 mm sınırında, G1 için teğet açısı 0,2 dereceyi geçmemeli, G2 için eğrilik tarağı (curvature comb) sürekli olmalı. Türk otomotiv yan sanayinin bir ana sanayiye panel teslim ederken sunduğu yüzey dosyalarında bu üç değer ayrı raporla doğrulanır; tek bir yüzey "üç testten geçmedi" diye komple geri dönebilir.

Eğriden Yüzeye Geçiş — Temel Komutlar

Yüzey modellemenin %60'ı aslında yüzey komutundan önceki eğri çalışmasıdır. Eğri kötüyse yüzey de kötü olur — bu basit gerçeği klavyeye oturduktan sonra her tasarımcı en az bir kez kendi modeliyle öğrenir. Eğri hazırsa, dört temel operasyon yüzeyin büyük çoğunluğunu üretir:

1. Loft (Skin): İki veya daha fazla profil eğrisi arasında yüzey gerer. Bir uçak kanadı kesitleri, bir teknenin frame'leri loft için klasik girdidir.
2. Sweep 1 / Sweep 2: Profili tek veya iki ray boyunca süpürür. Otomotiv tampon kenarı veya korkuluk küpeştesi tipik sweep 2 işidir.
3. Network Surface: Hem U hem V yönünde eğri ağı verir, yüzey bu ağa "sıkıştırılır". Karmaşık paneller için en kontrollü ama en hassas yöntem.
4. Revolve / Rail Revolve: Profili bir eksen etrafında döndürür. Şişe, vazo, dönel mil contası — hepsi revolve ile başlar.

Bunların yanında "surface from curves" mantığında çalışan diğer komutlar (extrude, planar surface, patch, edge surface) tamamlayıcı rol oynar. Profesyonel modelci, bir formu eline aldığında ilk olarak "bu hangi komutla en az parçayla biter?" sorusunu kurar. Otomotivde bir kaput bazen tek bir network surface ile, bazen iki büyük loft + bir blend ile çözülür; "daha çok parça" çözüm değil, çoğu zaman sorunun ta kendisidir. Bu temel komutların eğri kalitesiyle nasıl konuştuğunu anlamak için Rhinoceros eğitimi NURBS tabanlı sıralı bir program sunar.

Bir Eskişehir Endüstri Tasarım Projesi Nasıl İlerler?

Eskişehir endüstri ürünleri tasarımı bölümünden mezun bir öğrencinin ilk ciddi projesi genelde aynı tip iştir: bir küçük ev aleti kapağı veya beyaz eşya yan paneli. Süreç aşağı yukarı şu sırayla ilerler:

• Referans yerleştirme: Plan, görünüş ve eskiz arka plan eğrisi olarak XYZ uzayına oturtulur.
• Anahtar eğri çıkarımı: Üst kenar, alt kenar ve iki yan profil rail olarak çizilir. Kontrol noktası sayısı bilinçli olarak az tutulur — eğri ne kadar az kontrol noktasıyla istenen formu veriyorsa, sonraki yüzey o kadar temiz olur.
• Ana yüzeyin oluşturulması: Network surface veya iki rail sweep ile ana kabuk kurulur. İlk denemede yansıma analizi (zebra) genelde dalgalı çıkar; eğrilere geri dönülür.
• Geçişlerin işlenmesi: Blend, fillet, match surface ile komşu yüzeyler G2 teğetlik şartını sağlayacak biçimde dikilir.
• Kabuğun kapatılması: Trim, join ve naked edge kontrolüyle açık kenar bırakılmadığı doğrulanır. Watertight polysurface olmadan üretime gidemez.
• Üretim çıktısı: STEP veya IGES ile ana sanayiye gönderilir; iç pres prototipi için mesh dönüşümü (STL) yapılır.

Bu akışın her adımında zaman harcama dağılımı yaklaşık şu orandadır: %35 eğri, %25 ana yüzey, %30 geçişler ve kalite, %10 export. Yeni başlayanlar genelde bu dağılımı tam tersine yaşar — yüzeyle uzun saatler geçirip eğriyi hep "sonra düzeltirim" diye bırakırlar. MEB endüstri ürünleri tasarımı atölye derslerinin yüzey komutundan önce bir-iki hafta sadece eğri kalitesiyle uğraşması bu yüzdendir.

Yüzeyden Mesh'e — Kontrollü Dönüşüm

NURBS yüzey matematikseldir; render motoru, FEA analiz aracı veya 3D yazıcı bunu üçgen ağa çevirmek zorundadır. Bu dönüşümün kalitesi otomatik bırakıldığında genelde iki uçtan birinde patlar: ya gereksiz yoğun (dosya 800 MB), ya çok kaba (eğri kenarlar köşeli). Kontrollü mesh ayarının üç anahtar parametresi var:

• Maksimum sapma (max distance edge to surface): Üçgen kenarının yüzeyden ne kadar uzakta olabileceği. Mimari maket için 0,5 mm yeterken, otomotiv class A render için 0,01 mm gerekir.
• Maksimum açı (max angle): Komşu üçgenlerin normalleri arası açı. Düşük tutulursa düz yüzeyler de yoğun üçgenle çıkar; yüksek tutulursa eğri kenarlar köşeli görünür.
• Minimum kenar uzunluğu: Çok küçük üçgenleri engeller, render performansı için kritik.

3D baskı için ayrıca kabuğun watertight (su geçirmez) olması şart — açık tek bir kenar bile dilimleyiciyi (slicer) bir delik olarak okur ve parça basılamaz. Türk savunma sanayinde TUSAŞ benzeri kuruluşların alt tedarikçilerinden gelen parça dosyalarında hash kontrolünden geçen STEP dosyaları için ayrıca STL versiyonu istenir; bu STL'in kapalı olup olmadığı otomatik araçla denetlenir.

Hangi Yazılım Hangi İş İçin?

Yüzey modellemesi tek bir programa kilitlenmez; her yazılım belli bir disipline yakın durur. Türk piyasasında en sık karşılaşılan dağılım kabaca şu şekildedir:

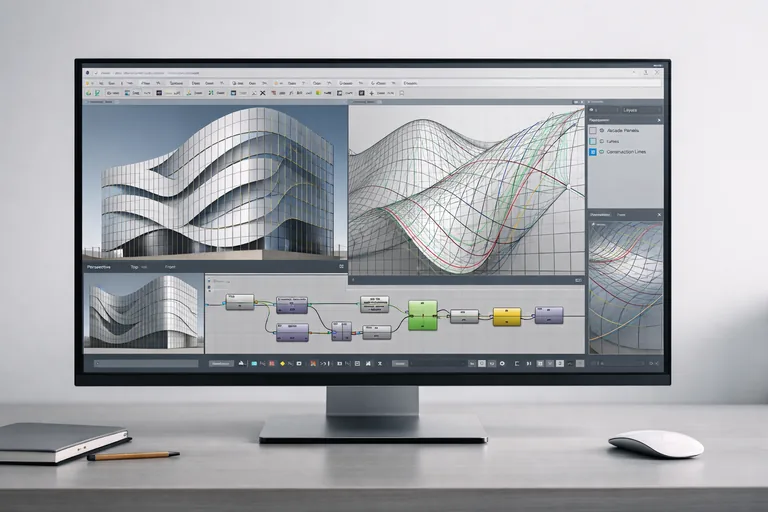

• Rhinoceros: Mimar ve endüstriyel tasarımcının ortak dili. Grasshopper ile parametrik tarafı çok güçlü, IGES/STEP üzerinden mühendislik tarafıyla rahat konuşur.
• Alias / Icem Surf: Otomotiv ana sanayinin class A standardını yazan programlar. Türkiye'de büyük ana sanayilerin Ar-Ge ekiplerinde kullanılır.
• SolidWorks Surface: Mühendislik ağırlıklı parçada katı+yüzey hibridi için pratik. Bursa ve Konya'daki kalıp tasarım ofislerinin yaygın aracı. Detaylı program ekosistemi için SolidWorks eğitimi sayfası modüler bir müfredat üzerinden ilerler.
• CATIA Generative Shape Design: Havacılık ve otomotiv tier 1 tedarikçilerinin tercihi. TUSAŞ ve büyük yan sanayi firmalarında standart.
• Fusion 360 / SolidWorks SubD: Hızlı konsept formları için, mühendislik tabanlı SubD modeller üretir.

Yazılım seçimi yetkinlikten önce gelmez; hedef sektör belirler. Türk otomotiv yan sanayinde iş arayan bir tasarımcı için Alias bilen kişi sayısı arz tarafında az olduğundan ücret prim alır. Mimari kabuk işleri için Rhino + Grasshopper neredeyse zorunlu. Üniversite makine veya endüstri ürünleri tasarımı bölümünden mezun olup özel sektöre geçen birinin ilk altı ayında genelde iki program birden öğrenmesi gerekir.

Yansıma Analizi — Yüzeyin Aynası

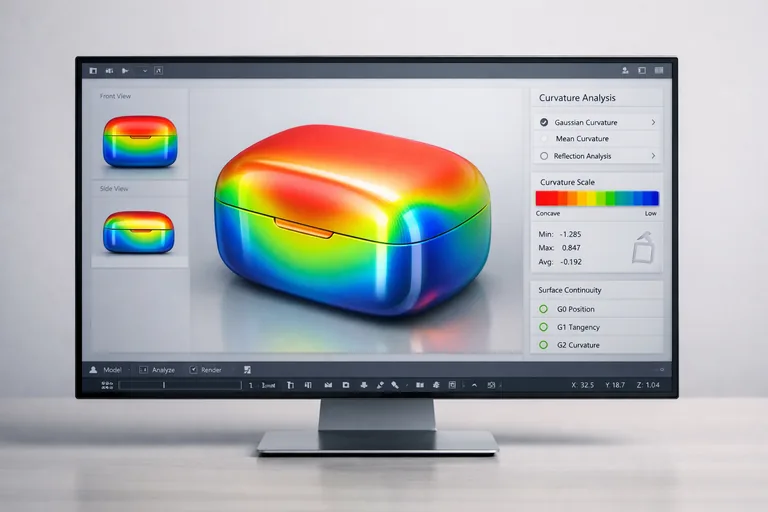

İyi bir yüzeyle kötü bir yüzeyi gözle ayırmak her zaman mümkün değildir. Profesyonel kontrol üç analizle yapılır:

1. Zebra analizi: Yüzeye paralel siyah-beyaz şeritler giydirilir. Şerit sınırlarındaki kırılma teğetlik problemini gösterir. G1 yoksa şerit "atlama" yapar; G2 yoksa şerit yumuşak ama tutarsız kıvrılır.
2. Eğrilik tarağı (curvature comb): Eğri boyunca dik çıkıntılar olarak eğrilik değeri çizilir. Komşu yüzeylerin sınırında tarağın "boyu" eşit ve sürekli olmalı.
3. Çevre kenar analizi: Polysurface'in açık kenarları kırmızı ile vurgulanır. Watertight bir model için açık kenar olmamalı.

Bu üç testten geçen yüzey hem render motorunda hem üretim hattında sorun çıkarmaz. Aksini düşünmek — yansıma analizi yapmadan "gözle bakınca güzel duruyor" diyerek modeli teslim etmek — kalıp imalat aşamasında 20 bin TL'lik bir CNC işlemi sırasında "panel reflesi bozuk" yorumuyla geri dönmek demektir. Yüzey kontrolü ucuzdur; yüzey hatası pahalı.

Nereden Başlamalı?

Yüzey modellemeyi öğrenmenin sırası katı modellemeden farklıdır. Katıda komut ezberi belli bir noktaya kadar götürür; yüzeyde komut ezberi şu cevabı vermez: "neden bu loft dalgalı çıktı?" Cevap her zaman eğride saklıdır. Bu yüzden ilk üç-dört hafta hiçbir yüzey komutuna girmeden, sadece eğri kontrol noktalarıyla, derece değişimiyle ve süreklilik testleriyle vakit geçirmek deneyimli modelcilerin ortak tavsiyesidir.

Form karmaşıklaştıkça yüzeyler de çoğalır; çoğaldıkça aralarındaki geçişler tüm zamanınızı yer. "Daha çok yüzey" değil, "daha az ama daha temiz yüzey" iyi bir modelci işaretidir. Otomotiv tasarımında bir kaputun tek bir NURBS yüzeyiyle ifade edildiği örnekler vardır; başlangıçtaki refleks "yamayı arttırmak" olsa da ustalık tam tersi yönde gelişir. Türk endüstri ürünleri tasarımı bölümlerinde mezuniyet projelerinde en sık duyulan eleştiri "yüzeyi parçalamışsın" olur — sebep tam budur.

Yüzey modelleme, eğriyi okumayı öğrendiğiniz anda kendini açan bir disiplindir. Komutların listesi sonludur; ama o komutlarla nasıl düşüneceğiniz, ancak elinizi çok kez form üzerinde gezdirdiğinizde oturur.
