ARCGIS PRO'DA KOORDİNAT SİSTEMİ DÖNÜŞÜM HATALARINI ÖNLEMEK

Yıllar boyunca aynı sahne tekrar eder: tapu müdürlüğünden indirilen parsel katmanı, sahadan toplanmış GPS noktaları ve yüksek çözünürlüklü ortofoto aynı haritaya açılır — ve üç katman birbirine 30-60 santimetreden 35 metreye varan farklarla kaymış görünür. Şerit metresi yanlış değildir, GNSS alıcısı bozuk değildir; ArcGIS Pro açılışta tek bir küçük uyarı kutusu göstermiştir ve kimse okumamıştır: Transformation is required between geographic coordinate systems.

Bu yazı, o uyarının arkasında ne olduğunu, Türkiye'de en sık karşılaşılan datum kombinasyonlarını ve ED50 ile ITRF96 arası 50-60 santimetrelik sapmanın neden zamanla büyüdüğünü ele alıyor. Hedef, kadastral teslim dosyasından belediye altyapı katmanına kadar her projede koordinatların doğru yere oturmasını sağlamak.

Datum Nedir, Projeksiyon Nedir?

İki kavram sürekli karıştırılır. Datum, dünyanın şeklini tanımlayan referans elipsoidi ve onun yer kabuğuna bağlanma noktasıdır — yani sayıların hangi "kürede" anlam kazandığını söyler. Projeksiyon ise bu küresel yüzeyin düzleme aktarılmasıdır; metre cinsinden X-Y koordinatlarına geçmenin matematiğidir.

ArcGIS Pro içinde iki sistem ayrı ayrı tanımlanır:

• Geographic Coordinate System (GCS): Derece-dakika-saniye veya ondalık derece. WGS 1984, ITRF96, ED50, ETRS89 hep bu kategoriye girer. Sadece datum tanımıdır
• Projected Coordinate System (PCS): Metre veya feet. UTM Zone 35N, TM30, ITRF96 / TM33 bu kategoriye girer. Datum + projeksiyon birleşimidir

Pratik sonuç: iki katmanın aynı projeksiyonu (örneğin UTM Zone 36N) kullanması yetmez. Altta yatan GCS farklıysa — biri ED50, diğeri ITRF96 ise — koordinatlar birbirine 1-3 metre arasında kayar. ArcGIS Pro bu farkı kapatmak için bir geographic transformation uygulamak ister; uygulamadığınız ya da yanlış olanı seçtiğiniz an kayma başlar.

Türkiye'de Karşılaşılan Datum Kombinasyonları

Türkiye'nin resmi yatay datum tarihi üç dönem üzerine kuruludur. Önce ED50 (European Datum 1950), Avrupa genelinde kullanılan klasik sistem; eski 1/25.000 paftalar, kadastronun 1990 öncesi kayıtları, ilk sayısal harita stoğunun büyük kısmı bu datumda üretildi. Sonra ITRF96, TUTGA (Türkiye Ulusal Temel GPS Ağı) ölçümleriyle birlikte 2001'de resmi sistem ilan edildi; bugün Tapu ve Kadastro Genel Müdürlüğü teslim formatı bu sistem üzerinedir. Avrupa Komisyonu ile sınır ötesi projelerde ise ETRS89/EUREF referans çerçevesi devreye girer.

Bu üç sistem aynı bölgeyi farklı sayılarla anlatır. ED50 ile ITRF96 arasındaki konum farkı Türkiye'de yaklaşık 3-4 metredir; çünkü ED50 1950 yılındaki bir epokda dondurulmuş, ITRF96 ise plaka hareketini hesaba katan modern bir çerçevedir. ETRS89 ile WGS84 arasındaki fark da yıllık yaklaşık 2,5 santimetre büyür — Avrasya plakasının hareketi ölçülebilir hâlde birikir. Kadastro doğruluğu 5 santimetre seviyesinde olduğunda bu fark görünür hâle gelir.

Bir belediye CBS projesinde sıkça gözlenen kombinasyonlar:

• Eski tapu paftaları ED50 / UTM 6 derece (Zone 35, 36 veya 37), modern ortofoto ITRF96 / TM 3 derece
• KGM altyapı katmanı ITRF96 / TM 3 derece, sahadan toplanmış GNSS verisi WGS84 ondalık derece
• Yabancı yüklenicinin teslim ettiği veri ETRS89, idarenin GIS portalı ITRF96

Her birinde, ArcGIS Pro doğru transformation seçmeyi beklemektedir.

Uyarıyı Ne Tetikler?

ArcGIS Pro'ya yeni bir katman eklediğinizde uygulama şunu kontrol eder: katmanın GCS'si haritanın GCS'si ile aynı mı? Aynıysa hiçbir uyarı çıkmaz. Farklıysa Transformation Warning kutusu açılır; "Geographic Coordinate System Warning" başlığıyla, hangi GCS'lerin uyumsuz olduğunu ve hangi transformation'ın önerildiğini gösterir.

Burada üç hatalı refleks yaygındır. Birincisi pencereyi okumadan Close ile geçmek; bu durumda ArcGIS varsayılan ilk transformation'ı seçer ve hatırlamanız mümkün değildir. İkincisi seçenekler arasından ilkini tıklamak; oysa listenin en üstüne sıralanan, mutlaka en doğru olan değildir — bazen genel bir Molodensky-Badekas, bazen bölgeye özel bir NTv2 ızgarası tepeye gelir. Üçüncüsü uyarıyı Options'tan susturmak; uyarı görünmez ama dönüşüm yine on-the-fly yapılır, kayma sürer.

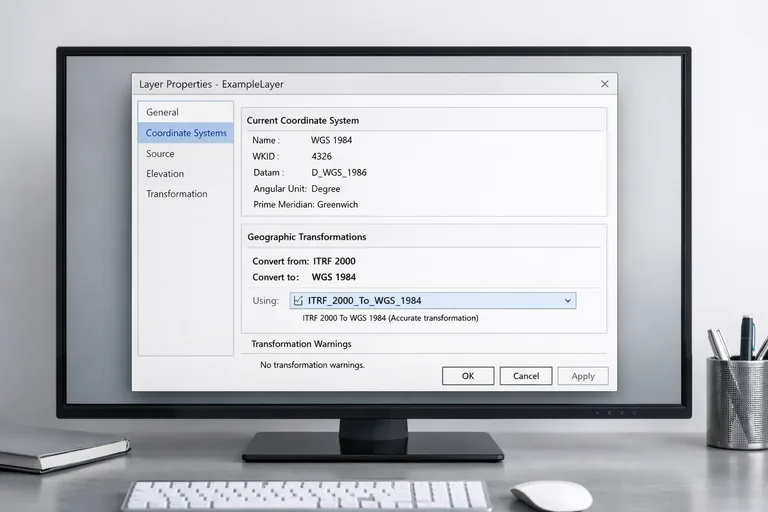

Doğru refleks: pencere açıldığında Transformations butonuna basıp listeyi açmak, projedeki coğrafi bölgeye uygun olanı seçmek ve seçimi belgelemek. Map Properties → Transformation sekmesinden seçilen yöntem her zaman geri okunabilir; teslim klasörüne küçük bir not olarak yazılması revizyon turlarında zaman kazandırır.

Doğru Transformation Hangisi?

Türkiye için pratik tablo:

• WGS 1984 ↔ ITRF 1996: ITRF_1996_To_WGS_1984 veya WGS_1984_(ITRF96)_To_ITRF_1996. Sub-metre doğruluk; günlük kadastral iş için yeterli
• ED 1950 ↔ WGS 1984: ED_1950_To_WGS_1984_18 Türkiye bölgesi için kalibre edilmiş, 1-3 metre doğruluk verir. ED_1950_To_WGS_1984_1 global ortalama olduğu için Türkiye'de 5 metreye varan hata üretir — kullanılmaz
• ED 1950 ↔ ITRF 1996: Doğrudan dönüşüm yoktur; ArcGIS Pro otomatik iki adımlı zincir kurar (ED50 → WGS84 → ITRF96). Project aracında bu zincir manuel onaylanır
• ETRS 1989 ↔ WGS 1984: Çoğu projede Null transformation (parametre sıfır) yeterlidir; aralarındaki sapma genellikle 1 metre altıdır. Yüksek doğruluk gereken jeodezik çalışmada epok bazlı parametre seti ayrıca girilir

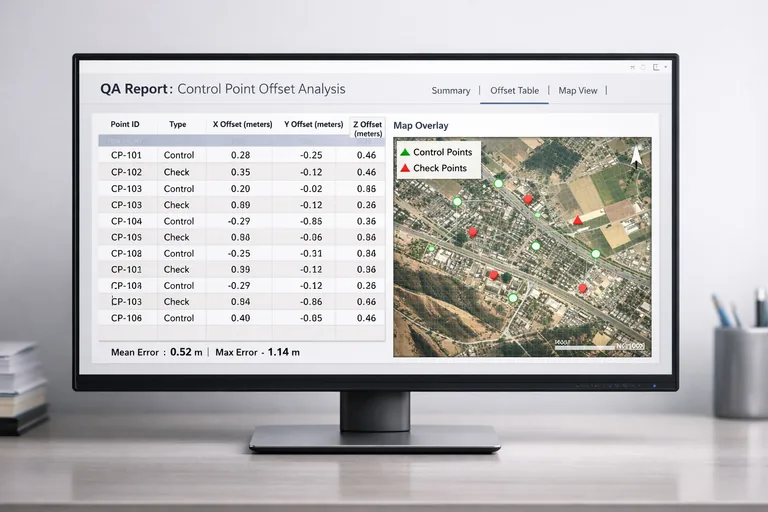

Hangi seçeneğin geçerli olduğunu sınamak için basit yöntem: bilinen bir kontrol noktasını (örneğin TUSAGA-Aktif istasyon koordinatı) referans alıp, dönüşümden sonra elde edilen koordinatla karşılaştırmak. 5-10 santimetre farkla gelen seçenek doğru olandır; metrelerle hatalı olan, listede kalsa bile o proje için yanlıştır.

UTM Zone Nasıl Seçilir?

Türkiye üç UTM zone'una yayılır: Zone 35 (24°-30° boylam, batı), Zone 36 (30°-36°, orta), Zone 37 (36°-42°, doğu). Resmi haritacılıkta 6 derecelik bu zone'ların yanı sıra TM30 / TM33 gibi 3 derecelik dilimler de kullanılır — büyük ölçekli kadastral haritada distorsiyonu azaltmak için.

İstanbul gibi iki zone sınırında oturan şehirlerde sık görülen hata: bir tarafta Zone 35, diğer tarafta Zone 36 koordinatları kullanılır; iki tarafı tek haritada birleştirmek istenince katmanlar açıldığı zone'a kalır ve birleşik analizde mesafe hesabı yanlış çıkar. Çözüm, projenin tamamı için tek bir hedef projeksiyon kararlaştırmak — örneğin TUREF / TM30 — ve tüm katmanları Geoprocessing → Project aracıyla bu sisteme kalıcı dönüştürmek. Anlık on-the-fly dönüşüm her zoom seviyesinde tekrar hesaplanır, kalıcı dönüşüm ise tek seferlik fiziksel veri üretir.

Boyut-zone uyumsuzluğunun ikinci yüzü, zone sınırına yakın parsellerdir. Bir parsel Zone 35'in kuzeydoğu kenarına denk düşüyorsa Zone 36'da temsil edilmesi daha az distorsiyon üretir. Tapu Kadastro bu kararı pafta indeksine bakarak verir; kullanıcı tarafında yapılacak iş, hangi zone'da çalışıldığını proje başında sabitleyip her teslim klasöründe açıkça belirtmektir.

Project Aracı ile Kalıcı Dönüşüm

Görsel kontrol için on-the-fly dönüşüm yeterlidir; ölçüm yapılacak veride değildir. Analiz, ölçü ve teslim için Geoprocessing → Project aracı zorunlu adımdır. Açıldığında üç temel girdi vardır:

1. Input Dataset: dönüştürülecek katman
2. Output Coordinate System: hedef sistem (örneğin TUREF / TM30)
3. Geographic Transformation: kaynak ve hedef GCS farklıysa açılan zorunlu alan — listeden bölge için kalibre edilmiş seçim

Çıktı, yeni bir feature class olarak üretilir; orijinal veri korunur. Hata izlenebilirliği açısından bu önemlidir: revizyonda kaynak veri her zaman geri okunabilir hâldedir, sadece dönüşüm parametresi gerekirse değiştirilip yeni çıktı alınır.

Project aracının raster karşılığı Project Raster'dır. Ortofoto veya DEM gibi hücre bazlı veride Resampling Type parametresi sonuca etki eder — kategorik raster için Nearest Neighbor, sürekli yükseklik veya görüntü için Bilinear/Cubic doğru seçimdir. Yanlış resampling, datum dönüşümünün üzerine bir de görsel deformasyon ekler.

Tapu Kadastro teslimlerinde sıkça karşılaşılan shapefile formatı koordinat sistemini .prj dosyasında tutar. Bu dosya eksikse ArcGIS Pro koordinat sistemini "Unknown" gösterir; bu durumda Define Projection aracı kullanılır — ancak bu araç veriyi dönüştürmez, sadece metadata yazar. Yanlış GCS atanırsa veri kalıcı olarak yanlış konumda gösterilir; bu sebeple Define Projection ile Project asla karıştırılmamalıdır.

NTv2 ve Bölgesel Izgaralar

Avrupa ülkelerinin pek çoğu — Almanya, İspanya, Fransa — kendi ulusal datumları için NTv2 formatında ızgara dosyaları üretir; bu dosyalar santimetre seviyesinde doğruluk veren bölgesel düzeltmelerdir. ArcGIS Pro varsayılan kurulumunda en yaygın NTv2 dosyalarını içerir ama bazı bölgesel ızgaralar ayrı indirilir; ArcGIS Pro Coordinate Systems Data ek paketi resmi indirme noktasıdır.

Türkiye için resmi yayınlanmış NTv2 ızgara dosyası yoktur; ulusal dönüşüm 7 parametreli Bursa-Wolf veya geocentric translation üzerinden yapılır. TUTGA noktalarından üretilen yerel parametreler bilimsel makalelerde paylaşılır; jeodezi mühendisliği gerektiren büyük altyapı projelerinde özel parametre seti uygulanması olağandır. Belediye seviyesindeki çoğu işte hazır ED_1950_To_WGS_1984_18 ve ITRF_1996_To_WGS_1984 dönüşümleri yeterli kalır.

Geniş bir altyapı veya ağ analizi senaryosunda farklı kaynaklardan gelen verinin tek koordinat çerçevesinde toplanması analiz doğruluğunu doğrudan belirler; bu tür uçtan uca CBS akışlarını sistematik öğrenmek isteyenler için ArcGIS Pro eğitim programı tanım, projeksiyon ve geoprocessing zincirini bütünlüklü bir müfredatla ele alır.

Dönüşüm Hatası Nasıl Fark Edilir?

Bir kayma sorunu olduğunu erken anlamak için birkaç görsel ipucu vardır:

• Sabit yön kayması: Tüm vektör katman ortofotodan aynı yönde 3-5 metre kaymışsa muhtemelen datum hatası — düzgün bir vektör/ofset göstergesidir
• Şehir bazında değişen kayma: Doğu illerinde 1 metre, batı illerinde 5 metre kayma — yanlış UTM zone veya 6 derece/3 derece uyumsuzluğu
• Tek nokta kayması, diğerleri yerinde: Datum değil veri kalitesi sorunu — o noktanın ölçümü hatalı, koordinat sistemi sağlam
• Kuzey-güney 100+ metre kayma: UTM yarımküre yanlış (N yerine S), nadir ama mümkün
• Tam binlerce kilometre kayma: Kaynak verinin .prj dosyası yanlış — örneğin Türkiye verisi Avustralya datumu ile etiketlenmiş

Her birinin teşhisi farklıdır; ilk üç durum Project aracıyla çözülür, dördüncüde feature class'ın spatial reference'i değiştirilir, beşincide önce Define Projection ile doğru GCS atanır, sonra Project ile hedefe çevrilir.

Kontrol Listesi

Bir kadastral veya belediye CBS projesi başlarken oturmuş bir akış işi sağlama alır:

1. Projenin hedef PCS'sini ilk gün karar ver — örneğin TUREF / TM30 — ve teslim dokümanına yaz
2. Her gelen katmanı önce Properties → Source ile oku, GCS'sini ve PCS'sini doğrula
3. Map Properties → Coordinate Systems'tan haritanın hedef sistemini manuel sabitle, ilk eklenen katmana bağlı bırakma
4. Transformation Warning çıkarsa hangi seçeneğin uygulandığını belge altına al; Türkiye için ED50 ↔ WGS84 zinciri _18 sonlu olanı tercih et
5. Analiz yapılacak veriyi Project ile hedef sisteme kalıcı dönüştür; on-the-fly bırakma
6. Raster veride Project Raster kullan ve içerik tipine uygun resampling seç
7. UTM zone sınırına yakın projede tek zone'a kilitle, parsel parsel zone değişimi yapma
8. Dönüşüm sonrası bilinen bir kontrol noktası üzerinde sapmayı ölç — 5-10 cm bandı normal, metre seviyesi geri dön

Koordinat sistemi sorunlarının çoğu, projenin ilk gününde verilmemiş bir karara dayanır; aynı kararı projenin yüzüncü gününde vermek ek emek değil, geriye dönük tüm dosyaları yeniden işleme demektir. ArcGIS Pro eğitim sayfası bu kararı verirken sıkça başvurulan örnek senaryoları içerir.

Doğru kurulmuş bir koordinat altyapısı sessizdir; iyi çalıştığında varlığı hissedilmez. Yanlış kurulmuşsa her sorgu, her ölçü, her teslim revizyonu o sessizliği bozar — ve düzeltmesi her zaman ilk kuruluştan daha pahalıdır.
