ANSYS NEDİR?

Çelik bir konsol kirişin ucuna 5 kN yük gelirse ne olur? Saha hesabı bir sayı verir, deneyim başka bir sayı söyler, gerçek davranış çoğu zaman ikisinin de dışında çıkar. ANSYS bu boşluğu kapatmak için ortaya çıkmış bir mühendislik simülasyon platformudur; geometriyi parçacıklara böler, denklemleri çözer ve gerilme ile deplasmanı sayısal olarak önünüze koyar.

Mekanik dayanım, ısı transferi, titreşim, akışkanlar ve elektromanyetik gibi birbirinden farklı fiziksel problemler tek bir çatı altında çözülür. Üretici firmanın ürün ailesine ait teknik referansları üzerinden modüller, doğrulanmış solver sürümleri ve örnek vaka kütüphaneleri takip edilebilir. Türkiye'de mühendislik bürolarında, otomotiv tedarikçilerinde, savunma sanayiinde ve üniversite araştırma gruplarında günlük iş akışının parçasıdır.

ANSYS Tam Olarak Ne Yapar?

ANSYS, fiziksel bir prototipi imal etmeden önce ürünün davranışını matematiksel olarak test eden bir yazılım ailesidir. Bir vana gövdesinin iç basınç altında çatlayıp çatlamayacağını, bir kompresör palinin doğal frekansını, bir LED sürücüsünün ısınma profilini ya da bir köprü ayağının deprem yükü altındaki tepkisini birkaç saatlik bir hesap turuyla görebilirsiniz.

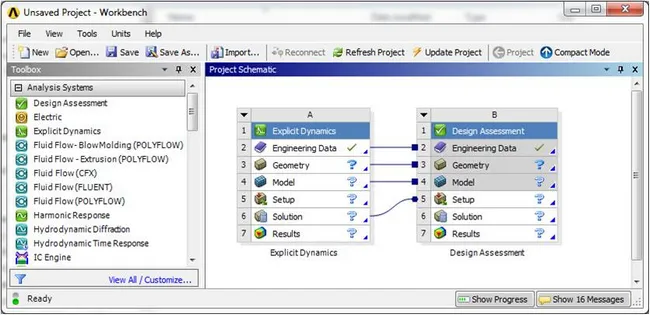

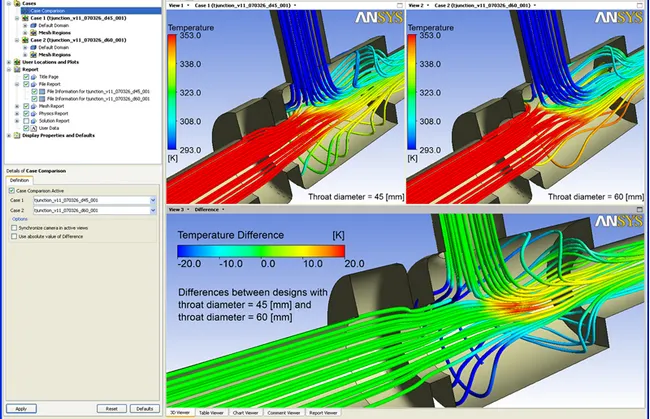

Klasik Workbench arayüzü, modülleri proje şemasıyla bağlar. Static Structural, Modal, Transient Structural, Steady-State Thermal, Fluent ve Maxwell aynı geometriyi paylaşarak çoklu fizik (multiphysics) analizleri kurmaya imkan verir. Bir yapısal analiz sonrasında elde edilen sıcaklık dağılımı doğrudan bir sonraki gerilme analizine yük olarak aktarılabilir.

Tipik Uygulama Alanları

• Statik ve dinamik yapısal analiz (kiriş, kafes, basınçlı kap, makine elemanı)
• Modal ve harmonik titreşim hesapları
• Isı iletim ve ısıl gerilme problemleri
• Çarpışma, düşürme, plastik şekil değiştirme (Explicit Dynamics)
• Elektromanyetik bobin, motor, anten simülasyonu
• Yapı-akışkan etkileşimi (FSI) çalışmaları

Sonlu Elemanlar Yönteminin Mantığı

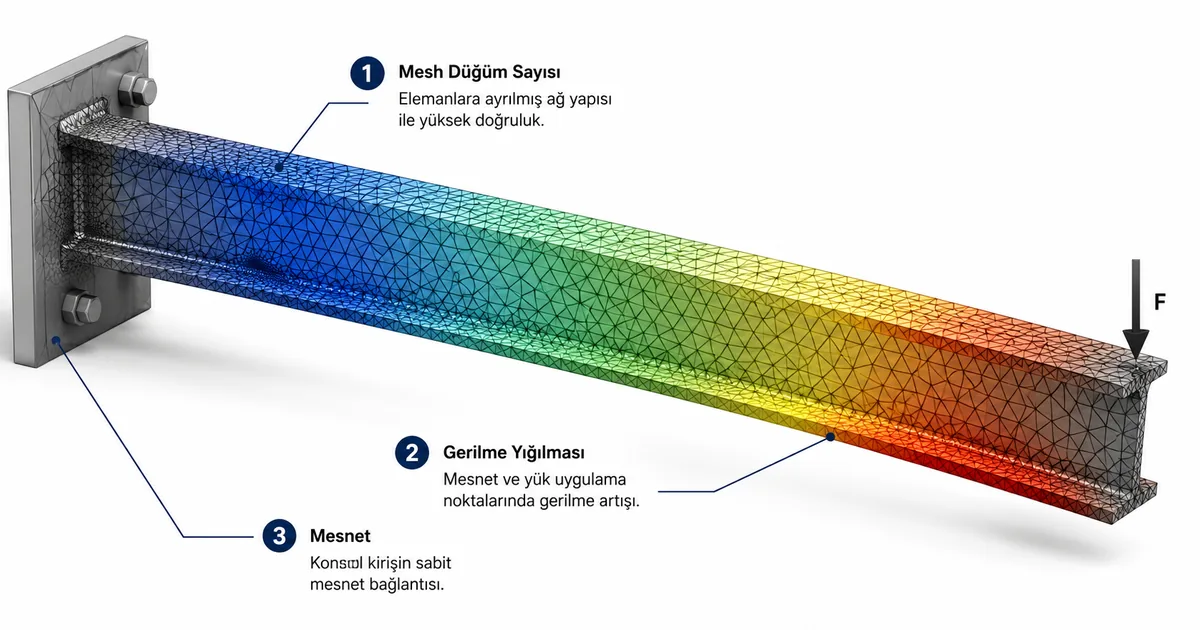

ANSYS'in altındaki temel matematik, sonlu elemanlar yöntemidir (Finite Element Method, FEM). Sürekli bir cisim sonsuz sayıda noktaya sahiptir; bu noktaların hepsi için kısmi diferansiyel denklemleri elle çözmek mümkün değildir. FEM, cismi sınırlı sayıda küçük elemana (tetrahedron, hexahedron, üçgen, dörtgen) bölerek her elemanda denklemi yaklaşık olarak çözer.

Her elemanın köşesinde bir düğüm noktası (node) vardır. Çözücü, düğümlerdeki bilinmeyenleri (yer değiştirme, sıcaklık, basınç) hesaplar; eleman içindeki değerler şekil fonksiyonlarıyla interpolasyon edilir. Eleman sayısı arttıkça sonuç gerçek çözüme yaklaşır ama hesap süresi de büyür. Mühendisin işi bu dengeyi kurmaktır.

Bir gerinim ölçer (strain gauge) ile yapılan deneyle ANSYS sonucunu yan yana koyduğunuzda fark genelde %5 bandında kalır. Bu fark, malzeme verisinin gerçek partiyle ne kadar örtüştüğüne, sınır koşullarının doğru kurulup kurulmadığına ve mesh kalitesine bağlıdır.

Geometri Hazırlığı: DesignModeler ve SpaceClaim

Analize girmeden önce geometrinin temizlenmesi gerekir. CAD'den gelen bir gövde dosyası küçük pah, dolu cıvata yuvası, üretim için bırakılmış imalat boşluğu içerebilir. Bu detaylar görselde önemli olabilir ama mesh sırasında binlerce gereksiz eleman üretir.

DesignModeler, klasik feature-based bir modelleyicidir; sketch çizip extrude eden geleneksel yaklaşıma alışkın kullanıcıya yakındır. SpaceClaim ise direct modeling tabanlıdır; bir yüzeyi tutup çekmek, küçük delikleri silmek, geometriyi mid-surface'e indirgemek SpaceClaim'de çok hızlıdır. Pratikte ekipler şu paylaşımı yapar:

• SpaceClaim → CAD temizliği, defeaturing, yüzey/orta yüzey çıkarma, hızlı revizyon
• DesignModeler → parametrik kurguda hassas kontrol, named selection ile bölge tanımı, kafes/sandviç yapıların hızlı modellenmesi

Sac parça analizinde 3D katı yerine kabuk (shell) eleman kullanılır; bunun için orta yüzey çıkarma adımı zorunludur. SpaceClaim'in Mid-surface komutu birkaç tıkla bunu hallederken aynı işi katı modelde yapmaya çalışmak iş günü kaybettirebilir.

Mesh: Kalitenin Yüzde Yetmişi Burada

Mesh, sonucun güvenilirliğini doğrudan belirleyen adımdır. Kötü kurulmuş bir mesh ile alınan sonuç matematiksel olarak çözücüden çıkar ama fiziksel olarak yanıltıcı olabilir. Workbench'te Meshing veya ANSYS Mechanical'ın kendi mesh aracı kullanılır.

Pratikte takip edilen kalite kriterleri:

• Element Quality → 0,7 üzeri makbul, 0,3 altı tehlikeli
• Aspect Ratio → ideal 1, 20 üzeri kritik bölgelerde sakıncalı
• Skewness → 0,5 altı iyi, 0,9 üzeri büyük olasılıkla çözüm hatası
• Jacobian Ratio → 1'e yakın olmalı; 40 üzeri çarpık eleman işareti
• Orthogonal Quality → 0,2 altı CFD analizlerinde diverjans sebebi

Gerilme yığılması beklenen bölgelere (köşe, delik kenarı, kaynak dikişi) Sphere of Influence ya da Face Sizing ile yerel sıklaştırma yapılır. Geri kalan hacim daha kaba bırakılır. Mesh independence çalışması her ciddi projede yapılır: aynı yük altında mesh sıklığını iki, üç kez artırıp sonucun yakınsayıp yakınsamadığı kontrol edilir. Fark %2'nin altına düştüğünde mesh yeterli sayılır. Sonlu elemanlar disiplininin uygulamalı temelleri için planlı bir simülasyon mühendisliği eğitimi tarafından yapılandırılmış bir öğrenme yolu çoğu kullanıcının kendi başına aylarda öğrendiğini haftalara indirir.

Sınır Koşulu ve Yük Tanımı

Geometri ve mesh hazırsa sıra sınır koşullarına gelir. Sınır koşulları, gerçek dünyada parçanın nasıl tutulduğunu ve nasıl yüklendiğini sayısal modele aktarır. Bu adımda yapılan hata, kötü bir mesh hatasından bile daha ağırdır çünkü yanlış sınır koşulu fizik problemini değiştirir.

Sık kullanılan tanımlar:

• Fixed Support → tüm yer değiştirmeler kısıtlı (ankraj, kaynaklı bağlantı)
• Frictionless Support → yüzeye dik yer değiştirme kısıtlı, kayma serbest
• Cylindrical Support → mil yatağı simülasyonu için radyal/eksenel/tanjantel ayrı kontrol
• Force / Pressure → konsantre kuvvet ya da yüzeye dağıtılmış basınç
• Remote Force → uzak bir noktadan iletilen yük (cıvata, kanca)
• Bolt Pretension → cıvata ön gerilmesi

Bir basınçlı kap kapağı için tüm flanş yüzeyine Fixed Support koymak gerçek davranışı taklit etmez; cıvata deliklerine ayrı ayrı tanım girmek daha doğru sonuç verir. Tek bir noktaya konsantre kuvvet koymak da yerel olarak sonsuza giden gerilme verir; bunun yerine kuvvet küçük bir yüzeye veya Remote Force ile dağıtılır.

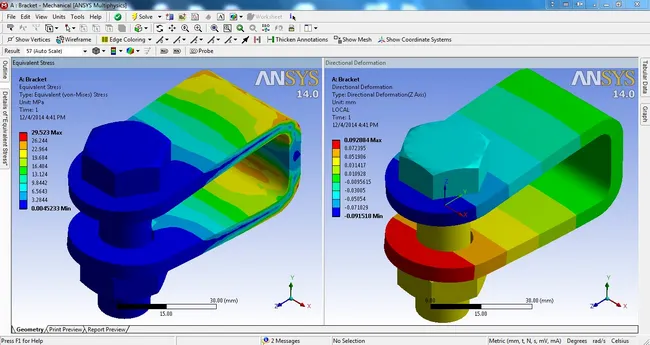

Sonucu Doğru Yorumlamak

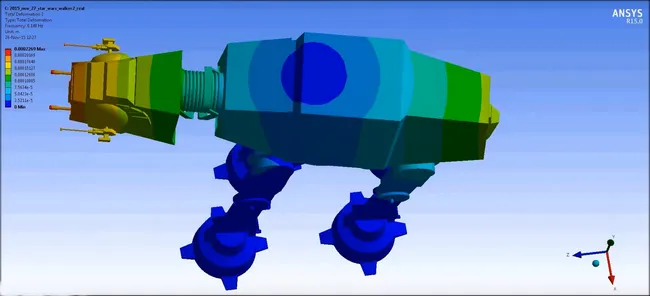

ANSYS çözümü bittikten sonra ekrana renkli konturlar gelir: kırmızı gerilme yığılması, mavi düşük bölge, ortalarda yeşil. Bu ekran fotoğrafları sosyal medyada güzel durur ama mühendislik kararı tek başına oradan çıkmaz. Sonuç yorumlamada şu kontrol turu yapılır:

1. Deformasyonun büyüklüğü makul mü? 3 metrelik bir kirişte 80 cm sehim çıkıyorsa model yanlıştır, sonuç yorumlanmaz.
2. Reaksiyon kuvvetleri uygulanan yükü dengeliyor mu? Toplam yük 10 kN ise mesnetlerde toplam 10 kN reaksiyon çıkmalı.
3. Maksimum gerilme bölgesi geometrik tekillik mi? Keskin köşede çıkan değer mesh sıkılaştıkça sonsuza gider; yapısal karar oradan verilmez.
4. Von-Mises mi, asal gerilme mi? Sünek malzemede Von-Mises akma kriterine, gevrek malzemede maksimum asal gerilme kriterine bakılır.
5. Emniyet katsayısı kontrol edilir (malzeme akma sınırı / Von-Mises max).

Deplasman değeri çoğu mekanik projede gerilmenin önüne geçer. Bir CNC tezgahı kızağı 200 MPa gerilmeyle çalışsa bile 0,3 mm deformasyon ürünün toleransının dışına çıkıyorsa tasarım kabul edilmez. Bu yüzden ANSYS raporlarında deplasman, gerilme, reaksiyon kuvveti ve emniyet katsayısı dört ayak olarak birlikte sunulur.

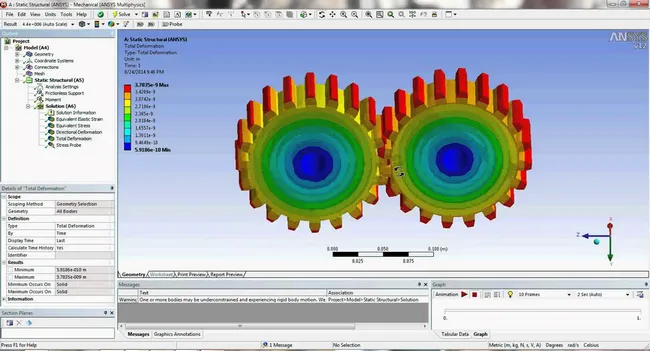

Tipik Bir Statik Analiz İş Akışı

1. CAD'den gelen STEP/IGES dosyası SpaceClaim'de açılır, üretim detayları temizlenir.
2. Malzeme atanır (Engineering Data'dan Structural Steel, Aluminum Alloy vb. seçilir veya özel veri girilir).
3. Connection ayarları yapılır: contact, bonded, frictional, no separation seçimleri.
4. Mesh kurulur, kalite metrikleri kontrol edilir.
5. Sınır koşulu ve yük tanımlanır.
6. Çözücü çalıştırılır (genelde Solve tuşu ya da F5).
7. Sonuçlar (Total Deformation, Equivalent Stress, Safety Factor) eklenir, contour ve probe ile yorumlanır.
8. Mesh independence ve sınır koşulu hassasiyeti için varyantlar koşulur.
9. Rapor hazırlanır: hangi yük, hangi malzeme, hangi sonuç, hangi emniyet payı.

Bu döngü ilk projelerde uzun sürer, deneyimle birlikte birkaç saate iner. Önemli olan her adımın belgelenmesi; aylar sonra projeye dönen mühendis kendi modelinin sınır koşullarını hatırlayabilmelidir.

Lisans, Donanım ve Pratik Notlar

ANSYS lisansı modüler satılır. Mekanik dayanım için Mechanical Pro, çoklu fizik için Mechanical Premium veya Enterprise tipik tercihlerdir. Üniversite için Academic Research ve öğrenci için ücretsiz Student sürümü vardır; Student sürümünde mesh düğüm sayısı sınırlıdır (yaklaşık 128 bin), bu pratik projelerde sınırlayıcı olur ama öğrenmek için yeterlidir.

Donanım tarafında işlemci çekirdek sayısı doğrudan çözücü süresini etkiler. Direct sparse solver çoklu çekirdekten faydalanır; Iterative PCG solver bellek ve disk hızıyla daha çok ilgilenir. 32 GB RAM altyapısı orta ölçekli projeler için makul başlangıçtır; karmaşık akış veya çarpışma analizlerinde 128 GB ve üzeri sık görülür. GPU desteği belirli solver'larda devrede; donanım seçilirken modüller ile uyumluluk tablosuna bakmak gerekir.

Sonuç olarak ANSYS, doğru kullanıldığında prototip sayısını azaltan, tasarım iterasyonunu hızlandıran ve karar kalitesini yükselten bir araçtır. Yanlış kullanıldığında ise sayısal olarak yakınsayan ama fiziksel olarak yanlış sonuçlar üretebilir; yazılımı öğrenmenin asıl meselesi bu farkı görmektir.
