ANSYS'DE KONTAKT TANIMLARIYLA GERÇEKÇİ GERİLME SONUÇLARI ALMAK

Mühendislik bürosunda klasik bir sahne: cıvatalı bir flanş modeli kurulur, Solve düğmesine basılır, von Mises konturu renkli bir tabloyla ekrana düşer. Maksimum gerilme 180 MPa civarındadır, akma sınırının altında, herkes rahatlar. Sonra aynı model gerçek frictional kontakt ile tekrar çözülür — gerilme bir anda 380 MPa'ya çıkar, üstelik tepe noktası başka bir cıvata deliğinin köşesindedir. Aynı geometri, aynı yük, aynı malzeme; tek değişken kontakt tanımı. Hangi rapor patrona gidecek, hangi tasarım onaylanacak?

Sonlu elemanlar yazılımı kontaktı sessizce varsayar. Mesh atılır atılmaz Workbench iki yüzeyi bonded olarak eşler ve kullanıcı aksini söylemediği sürece model tek bir blok gibi davranır. Cıvata gevşeyemez, yüzey ayrılamaz, sürtünme yokmuş gibi davranılır. Sayısal olarak temiz, fiziksel olarak yanıltıcı bir resim çıkar. Bu yazıda kontakt tipleri, formülasyon seçimi, normal kontakt sertliği (FKN), penetrasyon toleransı ve sonuç yorumu birlikte ele alınacak — analizinizi gerçekçi tutan tüm zincir burada.

Workbench Hangi Varsayımı Yapıyor?

ANSYS Mechanical yeni bir assembly açıldığında bağlantıları otomatik tarar. Auto Detection toleransı çoğunlukla 0,4 mm civarındadır; bu mesafede yakın iki yüzeyi bonded olarak eşler. Hızlı analiz için pratik, ancak yapısal davranışı bilinmeyen modelde tehlikelidir. Türk savunma sanayinde balistik koruma plakaları ve uçak yapısal elemanları için yapılan analizlerde, Connection Group listesinin manuel kontrolü standart prosedüre dahildir — yanlış otomatik eşleme, sertifikasyon raporunu komple çürütebilir.

Connection Group altında otomatik oluşan her çiftin Target/Contact ataması, normal yönü ve tipi kullanıcı tarafından doğrulanır. TÜBİTAK MAM bünyesinde yürütülen yapısal araştırmalarda da bu manuel kontrol zorunlu bir adımdır; otomatik algılamaya tam güven, akademik yayın hakeminden ilk dönen yorumdur. Workbench'in bu davranışı kötü değil, sadece varsayılan; pasif kalmak hata.

Hangi Kontakt Tipi Hangi Fiziği Anlatır?

Mechanical'da beş ana kontakt tipi vardır. Her biri farklı bir fiziksel davranışı modeller; bonded dışında hiçbirini denememek, makine mühendisliği eğitiminde sık karşılaşılan refleks.

Bonded ve No Separation lineer çözücüyle biter; diğer üçü non-lineer iterasyon gerektirir. ODTÜ, İTÜ, Yıldız Teknik gibi üniversitelerin sonlu elemanlar derslerinde verilen tipik vize sorusu da budur: aynı flanş geometrisinin bonded ve frictional sonuçlarını karşılaştırın, tepe değerin yerini ve büyüklüğünü gerekçelendirin. Cevap çoğunlukla şudur: bonded varsayımıyla yük yüzeyin tamamına eşit dağılır, frictional ile sıkma alanı altında yoğunlaşır — bu da gerçek mekanik davranışın resmidir.

Formülasyon Seçimi: Augmented Lagrange, Penalty, MPC

Kontakt tipini seçtiniz; sıra formülasyonda. Bu menü çoğu kullanıcı tarafından "Program Controlled" bırakılır ama davranışı doğrudan etkiler.

• Augmented Lagrange (varsayılan): Penalty yaklaşımına Lagrange çarpanı ekleyerek penetrasyonu kontrol altında tutar. Genel kullanım için en dengeli seçim — büyük deformasyonlu, sürtünmesiz veya sürtünmeli temaslarda önerilen. Kontakt sertliğine duyarlılığı düşüktür.
• Pure Penalty: Kontakt kuvveti, normal sertlik ile penetrasyonun çarpımı (F = kN × xpen). Daha basit, daha hızlı; ama küçük penetrasyona izin verir. Bulk deformasyon ağırlıklı, büyük yığın deformasyonu olan problemlerde tercih edilir.
• Normal Lagrange: Penetrasyonu sıfıra yakın tutar, kontakt basıncını ekstra serbestlik derecesi olarak çözer. Direct Solver gerektirir; "chattering" denilen kontakt açılıp kapanma davranışına yatkındır. Yüksek hassasiyet gerektiren ara yüzeylerde — ince kabuk-kabuk teması, sıkı geçme, malzeme nonlineeritesi yoğun bölgelerde — tercih edilir.
• MPC (Multi-Point Constraint): Yüzeyleri kısıt denklemleriyle birbirine bağlar. Bonded ve No Separation için ideal; özellikle kabuk-katı (shell-solid) ara yüzünde ek sertlik üretmediği için temizdir. Yalnız lineer kontakt davranışında çalışır.

Pratik tavsiye: cıvatalı flanş, sıkı geçme veya sürtünmeli temasta Augmented Lagrange'la başlayın. Penetrasyon uyarısı alıyorsanız Normal Lagrange'a geçin veya FKN değerini düşürün. Kabuk-katı bağlantıda MPC açık ara doğru seçim.

FKN Değeri Nasıl Seçilir?

Formülasyonu seçince çıkan en kritik parametre Normal Stiffness Factor (FKN). Bu sayı kontakt sertliğini, malzemenin elastik modülüne ve eleman geometrisine göre otomatik hesaplar; çarpanı siz belirlersiniz. Varsayılan değerler:

• Bonded ve No Separation için FKN = 10,0 — yüksek sertlik, sıkı bağ.
• Diğer tüm tiplerde FKN = 1,0 — yığın deformasyonu için makul başlangıç.
• Eğilme baskın problemlerde FKN = 0,01-0,1 — yüksek sertlik yakınsamayı bozar, küçük katsayı çözücüyü rahatlatır.

FTOLN (Penetration Tolerance) eleman kalınlığının yüzdesi olarak tanımlanır; varsayılan 0,1 yani %10. Yakınsama hatalarında bu değeri 0,01'e indirmek yaygın çözümdür. Penetrasyon ne kadar azsa sonuç o kadar gerçekçi, ama çözüm süresi de o kadar uzun. Üretici dokümantasyonu, kontakt teorisi ve parametre detayları için ANSYS resmi eğitim merkezi başvuru noktasıdır; uygulamalı yorum açısından ANSYS eğitim programı bu parametrelerin gerçek modellerde nasıl davrandığını birlikte gösterir.

Geometri ve Mesh: Kontaktın Hazırlık Cephesi

Yanlış geometri üzerine doğru kontakt kurulmaz. SpaceClaim veya DesignModeler'da kontrol edilmesi gerekenler:

1. Boşluk-çakışma kontrolü: 0,01 mm boşluk dahi otomatik algılamaya takılmaz. SpaceClaim'de Interference komutu çakışmaları, Power Selection yakın yüzeyleri listeler.
2. Imprint ile yüzey bölme: Yük veya sınır koşulu yüzeyin tamamına değil bir kısmına gelecekse, o bölge ayrılır; mesh düğümleri sınıra oturur.
3. Defeature ile detay temizliği: Pah, küçük kavis, milimetrik delik gerilme tepesi üretir ama cevabı çoğu kez değiştirmez. Temizlenir.

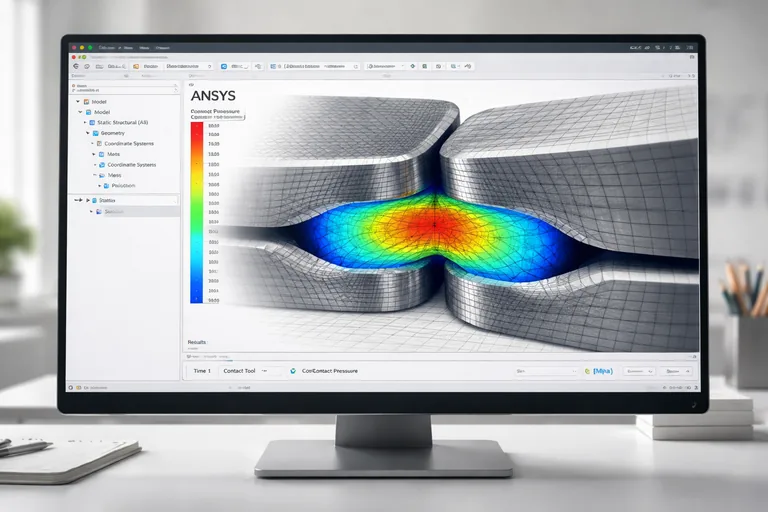

Kontakt bölgesindeki mesh diğer bölgelerden daha hassas olmalıdır. Üç metrik takip edilir: Skewness 0,75 üzerine çıkan eleman toplamın %5'ini geçmesin; Aspect Ratio kontakt yüzeyinde 5'in altında kalsın; Element Quality 0,3 altı eleman çözücüyü zorlar. Mesh Control altında Face Sizing ile kontakt yüzeyine 1-2 mm civarı eleman; Sphere of Influence ile sadece kontakt etrafına lokal sıklaştırma. Tüm parçayı küçük eleman boyutuyla meshlemek çözüm süresini patlatır, sonucu pek değiştirmez.

Davranış, Pinball ve Ara Yüz Tedavisi

Kontakt detayları kontrol panelinde sık atlanan üç ayar daha vardır. Behavior alanı Asymmetric, Symmetric veya Auto Asymmetric arasında seçilir. Symmetric, iki yüzeyi de hem contact hem target olarak işler — daha doğru, daha yavaş. Asymmetric daha hızlı, ama hangi yüzeyin contact hangisinin target olduğuna dikkat etmek gerekir; daha sert ve daha sık meshli yüzey target olur.

Pinball Region kontaktın aktif olduğu küresel bölgeyi tanımlar; varsayılan otomatik hesaplanır. Açık boşluklu modellerde manuel artırmak gerekir, aksi halde çözücü kontaktı görmez. Interface Treatment altındaki Adjust to Touch seçeneği başlangıçtaki küçük boşluğu sıfırlar — sıkı geçme veya cıvata öngerilmesi öncesinde yaygın kullanılır.

Sonuç Doğru mu Nasıl Anlaşılır?

Solver yeşil tik attığında analiz bitmiş sayılmaz. Contact Tool ile kontakt sonuçları (gap, penetration, pressure, sliding distance, status) tek tek incelenir. Status alanı her kontakt çiftinin Far, Near, Sliding, Sticking durumlarını gösterir; cıvatalı bir flanşta yükten sonra hâlâ Far görüyorsanız kontakt çalışmıyordur.

Von Mises gerilmesi en yaygın ölçüt, ama her renk gerçeği söylemez:

• Singularite kontrolü: Mesh boyutunu yarıya indirin. Tepe değer yine yarıya iner mi? İniyorsa singularite, geometri yumuşatılmalı. Yakınsıyorsa gerçek tepe.
• Average vs Unaveraged: Average komşu elemanlar arası geçişi yumuşatır, kontakt bölgesinde sahte düşük gösterebilir. Unaveraged değer kontrol edilir.
• Probe ile spot okuma: Belirli düğümün değerini analitik hesabınızla karşılaştırın; hızlı sanity check.

Yakınsama hatalarında Solution Information altındaki Force Convergence grafiğine bakılır. Eğri inip çıkıyorsa kontakt zıplıyor — Normal Stiffness Factor düşürün, Behavior'ı Asymmetric yapın. Eğri düz gitmiyorsa rijit cisim hareketi vardır; Weak Springs aktif olsa bile gerçek sınır koşulu eksik demektir. Substep sayısını varsayılan 10'dan 50-100'e çıkarmak, frictional ve büyük deformasyonlu problemlerde standart düzeltmedir.

Mesh Independence ve Doğrulama

Aynı modeli üç farklı mesh boyutunda çalıştırın — örneğin 5 mm, 3 mm, 1,5 mm. Sonuç son iki run arasında %5'ten az değişiyorsa mesh yeterlidir. Daha fazla değişiyorsa kontakt veya geometri hatası tepe gerilmeyi sürüklüyor demektir; mesh suçsuz. Bu basit kontrol Türk uçak ve savunma sanayinde, bağımsız mühendislik raporlarının olmazsa olmazıdır; AS9100 veya benzeri kalite çerçevelerinde mesh independence dokümantasyonu denetim kapsamındadır.

Kontakt tanımı küçük bir menü seçimi gibi görünür ama bir analizin gerçeklik seviyesini tek başına belirler. Bonded ile başlayan model, frictional ile bittiğinde gerilme tepesinin yeri değişir, maksimum değer yarıya iner ya da iki katına çıkar. Hangi rakamla rapor yazdığınız doğrudan tasarım kararını etkiler — kontakt tipini, formülasyonu, FKN'yi ve mesh yoğunluğunu fiziği temsil edecek şekilde seçmek, mühendislik sorumluluğunun teknik karşılığıdır.
