SOLİDWORKS’DE SAC METAL TASARIMINDA BEND ALLOWANCE YÖNETMEK

Sac metal tasarımında en pahalı hata, parçanın 3B modelde “tam oturması” ama açınımda birkaç milimetre kaçırmasıdır. Çünkü gerçek dünyada büküm, malzemeyi yalnızca döndürmez; lifler yer değiştirir, nötr eksen kayar ve toplam açınım boyu değişir. SolidWorks’de sac metal tasarımında bend allowance yönetmek, bu farkı kontrol altına alıp üretimi güvenilir hale getirmenin anahtarıdır.

Bend allowance, büküm bölgesinin açınıma eklediği uzunluğu temsil eder. Bu değer doğru yönetilmezse; lazer kesim sonrası bükümde delikler kayar, flanş boyu tutmaz, montajda açıklık oluşur ve atölye “yeniden kes” döngüsüne girer. İyi bir ayar ise tekrar edilebilir ve ölçülebilir üretim çıktısı sağlar.

Bu makalede, SolidWorks’te bend allowance mantığını, K-factor ve bend deduction ilişkisini, sac metal kurallarını ve kurumsal standartlarla uyumlu kütüphane yönetimini pratik örneklerle ele alacağız.

Bend allowance mantığını doğru anlamak ve uygulamaya taşımak

Bend allowance (BA), büküm bölgesinin açınım uzunluğuna katkısıdır. SolidWorks, sac metal özelliklerinde BA’yı farklı yöntemlerle hesaplayabilir: K-factor tabanlı, bend deduction tabanlı veya bend table tabanlı. Hangi yöntemin seçileceği, üretim hattının ölçüm alışkanlığı ve malzeme-proses çeşitliliğine göre belirlenmelidir.

Buradaki kritik nokta, tek bir projede farklı yöntemleri karıştırmamaktır. Aynı parçanın bazı bükümlerinde K-factor, bazılarında tablo kullanılırsa, açınımda tutarsızlık riski artar. Bu nedenle üretim standardı tek bir ana yaklaşım üzerinden yürütülmelidir.

K-factor yaklaşımını nötr eksen davranışıyla ilişkilendirmek ve yönetmek

K-factor, nötr eksenin sac kalınlığı içindeki konumunu oranla ifade eder. Nötr eksen iç yarıçapa yaklaştıkça K düşer; orta bölgeye yaklaştıkça K artar. Bu değer, büküm yarıçapı, kalınlık, malzeme ve kalıp tipinden etkilenir. Teorik bir başlangıç sunar; ancak üretim verisiyle kalibre edilmelidir.

Bend deduction yaklaşımını ölçü alışkanlığıyla uyumlu kılmak ve uygulamak

Bend deduction (BD), iki flanşın toplamından büküm etkisini düşerek açınımı hesaplamaya odaklanır. Atölyede flanş ölçülerine göre kontrol yapılıyorsa, BD yaklaşımı pratik olabilir. Ancak BD değerleri de malzeme ve prosesle değişir; bu yüzden tablo veya kütüphane ile yönetilmesi gerekir.

Sac metal kurallarını malzeme proses standardına bağlamak ve sürdürmek

SolidWorks’te sac metal tasarımında bend allowance yönetmek, “global ayar” yapmak değil; her malzeme ve kalınlık için kuralları tanımlamak demektir. Sac metal rule; kalınlık, iç yarıçap, K-factor/BD, büküm rahatlatma (relief) ve üretim toleransları gibi parametreleri kapsar.

Kurallar doğru tanımlanırsa, tasarımcı yeni bir parça başlattığında temel hesaplar otomatik olarak doğru gelir. Böylece ekip içinde “benim bilgisayarda doğru” problemi azalır ve revizyon hızı artar.

Kalınlık iç yarıçap ilişkisini standartlaştırmak ve kontrol etmek

İç yarıçap, bend allowance’ı doğrudan etkiler. Aynı kalınlıkta farklı iç yarıçap seçilirse, BA değişir ve açınım farklı çıkar. Bu nedenle standart; kalınlık aralıklarına göre önerilen iç yarıçap seti belirlemelidir. Bu yaklaşım, kalıp setiyle uyumu da güçlendirir.

Relief tiplerini çatlak riskine göre seçmek ve yönetmek

Relief (kör, yuvarlak, dikdörtgen) seçimi, köşe bölgesinde yırtılma riskini etkiler. Relief seçimi yalnızca üretim estetiği değildir; büküm sırasında malzemenin nasıl akacağını belirler. Standart relief kurgusu, üretimde fireyi düşürür ve ölçü stabilitesini artırır.

// Örnek: Sac metal kural seti tanımı (temsili)
// Amaç: Malzeme ve kalınlığa göre bend hesaplarını standardize etmek

SHEET_METAL_RULE = {
  "name": "S235_2.0mm_AirBend",
  "thickness_mm": 2.0,
  "default_inner_radius_mm": 2.0,
  "method": "K_FACTOR",
  "k_factor": 0.42,
  "bend_relief": { "type": "rectangular", "width_mm": 1.0, "depth_mm": 2.5 },
  "auto_relief": true,
  "manufacturing_tolerance_mm": 0.2
}

Bend table ve kütüphane yönetimini kurumsal ölçekte kurmak ve yönetmek

Çok sayıda malzeme, kalınlık ve kalıp tipi varsa, tek bir K-factor ile yönetmek zorlaşır. Bu durumda bend table yaklaşımı daha kontrol edilebilir olur. Bend table; açı, kalınlık, iç yarıçap ve yönteme göre BA/BD değerlerini satır satır tanımlar ve SolidWorks bu tabloya göre açınım hesaplar.

Kurumsal ölçekte kritik olan; bu tabloların tek bir merkezden yönetilmesi ve versiyonlanmasıdır. Atölyede kalıp değiştiğinde tablo güncellenmeli, hangi parçaların etkilendiği izlenebilmelidir.

Tabloyu kalıp tipine göre ayırmak ve sürümlemek

Aynı malzemede air bending ve bottoming sonuçları farklıdır; bu yüzden tek tabloyla yönetmek risklidir. Kalıp tipine göre ayrı tablolar oluşturmak, doğru değerlerin doğru parçaya uygulanmasını sağlar. Sürümleme disipliniyle de geriye dönük izlenebilirlik güçlenir.

Dosya yolunu ve paylaşım klasörünü standardize etmek ve sürdürmek

Bend table dosyaları farklı bilgisayarlarda farklı klasörlerde durursa, aynı parça farklı açınım üretir. Bu nedenle ortak bir network yolu veya PDM kontrollü klasör yapısı kullanılmalıdır. Böylece ekipte herkes aynı tabloyu kullanır ve sonuçlar tutarlı çıkar.

# Örnek: Bend table kayıt şeması (temsili)
# Amaç: Açı, kalınlık ve yarıçapa göre BA değerlerini merkezi tabloda yönetmek

BEND_TABLE "S235_AirBend_v3" {
  columns: [angle_deg, thickness_mm, inner_radius_mm, bend_allowance_mm]
  rows:
    [90, 2.0, 2.0, 3.14]
    [90, 3.0, 3.0, 4.71]
    [60, 2.0, 2.0, 2.40]
    [120, 2.0, 2.0, 3.95]
}

Açınım doğrulamasını test parçasıyla kalibre etmek ve iyileştirmek

Bend allowance yönetimi, teorik değerlerle başlar; ancak gerçek doğruluk, üretimle kalibrasyonla gelir. Bunun için küçük bir test parçası seti hazırlanır: farklı açı, farklı yarıçap ve farklı flanş boylarında numuneler kesilir ve bükülür. Ölçülen sonuçlar, SolidWorks ayarlarına geri beslenir.

Bu yaklaşım, “model doğru mu” tartışmasını veriye çevirir. Üretim ve tasarım aynı referans parçaları üzerinden konuştuğunda, revizyon döngüsü kısalır ve güven artar.

Test kuponlarıyla K-factor değerini kalibre etmek ve yönetmek

Belirli bir malzeme ve kalıp seti için K-factor, ölçümle ayarlanmalıdır. Flanş boyu ve toplam uzunluk ölçülerek, hedef açınım ile gerçek sonuç eşleştirilir. Sonrasında kural setindeki K-factor güncellenir ve aynı proses için standart kabul edilir.

Delik konumlarını açınım üzerinden doğrulamak ve sürdürmek

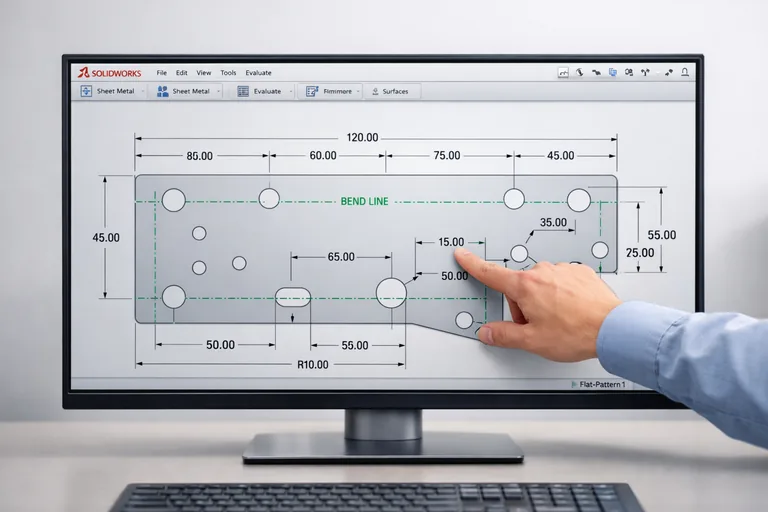

Açınım doğruluğu, çoğu zaman delik konumlarıyla test edilir. Delikler flanş üzerinde kayıyorsa, BA/BD ayarı yanlış veya iç yarıçap varsayımı hatalı olabilir. Bu nedenle test senaryosuna delikli numuneler dahil etmek, gerçek montaj davranışını daha iyi yakalar.

Revizyon ve çoklu konfigürasyonda bend davranışını korumak ve yönetmek

Sac metal parçalar, farklı kalınlık ve farklı ölçülerle varyant üretmeye çok uygundur. Ancak konfigürasyonlarda bend allowance ayarları karışırsa, aynı modelin farklı varyantları farklı açınım davranışı gösterebilir. Bu nedenle her konfigürasyonun hangi sac metal rule veya bend table ile çalıştığı açık olmalıdır.

Kurumsal ortamda, PDM içinde konfigürasyonların BOM davranışı da önemlidir. Aynı parça numarasıyla farklı açınım üretmek riskli olabilir; bu yüzden varyant stratejisi önceden belirlenmelidir.

Konfigürasyon bazlı kural seçimini açık etmek ve yönetmek

Her konfigürasyonda kalınlık değişiyorsa, ilgili sac metal rule otomatik seçilmelidir. Kural seçimi görünür olmazsa, kullanıcı yanlış rule ile açınım alabilir. Bu yüzden konfigürasyon isim standardı ve özellik notlarıyla kural seçimi netleştirilmelidir.

Üretim çıktısını revizyon kimliğiyle eşlemek ve izlemek

Lazer kesim DXF’i, hangi rule ve hangi tabloyla üretildiği bilgisiyle ilişkilendirilmelidir. Böylece üretim geri bildiriminde, hangi ayarın değiştiği hızlıca bulunur. Bu izlenebilirlik, süreç iyileştirmeyi hızlandırır.

Kalite kontrol kontrol listesiyle süreci işletmek ve standardize etmek

Bend allowance yönetimi bir kez yapılıp bırakılmaz; proses değiştikçe güncellenir. Yeni kalıp, farklı tedarikçi sacı veya farklı büküm yöntemi geldiğinde, değerler sapabilir. Bu nedenle kalite kontrol listesiyle düzenli doğrulama yapılmalıdır.

Kontrol maddelerini maddeler halinde tanımlamak ve uygulamak

Aşağıdaki liste, pratik bir başlangıç sağlar ve ekip rutinine alındığında tutarlılığı artırır:

• Sac metal rule’da kalınlık ve iç yarıçapın doğru seçildiğini kontrol etmek
• K-factor veya bend table yönteminin proje standardına uygun olduğunu doğrulamak
• Açınım ölçülerinde kritik flanş boylarını ölçülendirmek ve karşılaştırmak
• Deliklerin büküm hattına mesafesini üretim toleransına göre incelemek
• Relief tipinin köşe yırtılma riskini azaltacak şekilde seçildiğini kontrol etmek

Ekip eğitimini ve kütüphane disiplinini güçlendirmek ve sürdürmek

Standartların kalıcı olması için şablon dosyalar, örnek test kuponları ve kısa eğitimlerle ekip hizalanmalıdır. Uygulamayı derinleştirmek için SolidWorks eğitimi içeriğinde sac metal, konfigürasyon ve üretim çıktısı yönetimi başlıkları birlikte değerlendirilebilir.

Sonuç: SolidWorks’de sac metal tasarımında bend allowance yönetmek; doğru yöntem seçmek, sac metal kurallarını standardize etmek, bend table kütüphanesini merkezileştirmek, test kuponlarıyla kalibrasyon yapmak ve revizyonlarda izlenebilirliği korumakla mümkündür. Bu disiplin, açınım doğruluğunu artırır, üretim hatalarını azaltır ve tasarım-imalat iletişimini güçlendirir.
